便携式可拆卸座椅的制作方法

本实用新型涉及一种便携式可拆卸座椅。

背景技术：

当前我国的铁路客运中仍然有大量的站票出售，为了缓解旅途中的疲劳，买到站票的用户常常会在旅途中使用折叠式座椅，但是为了便于携带，现有技术中的折叠式座椅的尺寸较小，靠背尺寸也较小，用户坐在上面时，疲劳并不能得到有效缓解。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种由一块第一支撑板和一块第二支撑板组成的可拆卸式结构，拆开后可以方便的放进行李箱中方便携带，交叉组成在一起以后，能够形成较大尺寸的靠背，用户坐在上面以后可以较好的缓解疲劳，使用舒适的便携式可拆卸座椅。

本实用新型通过下述技术方案来解决现有技术中所存在的技术问题：

一种便携式可拆卸座椅，包括一第一支撑板和一第二支撑板，所述的第一支撑板为上端大、下端小的条状板式结构，上端设置有一座板，所述的第二支撑板为矩形结构、下部设置有一条形孔，所述的第一支撑板的下端穿过所述的条形孔与所述的第二支撑板组成“X”形结构，所述的第一支撑板与所述的第二支撑板组成可拆卸的连接结构。

作为本实用新型较佳的实施例，所述的座板为圆形结构，所述的座板的直径大于所述的条形孔的长度。

本实用新型的便携式可拆卸座椅的优点是：由一块第一支撑板和一块第二支撑板组成的可拆卸式结构，拆开后可以方便的放进行李箱中方便携带，交叉组成在一起以后，能够形成较大尺寸的靠背，用户坐在上面以后可以较好的缓解疲劳，使用舒适。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的便携式可拆卸座椅的立体结构示意图；

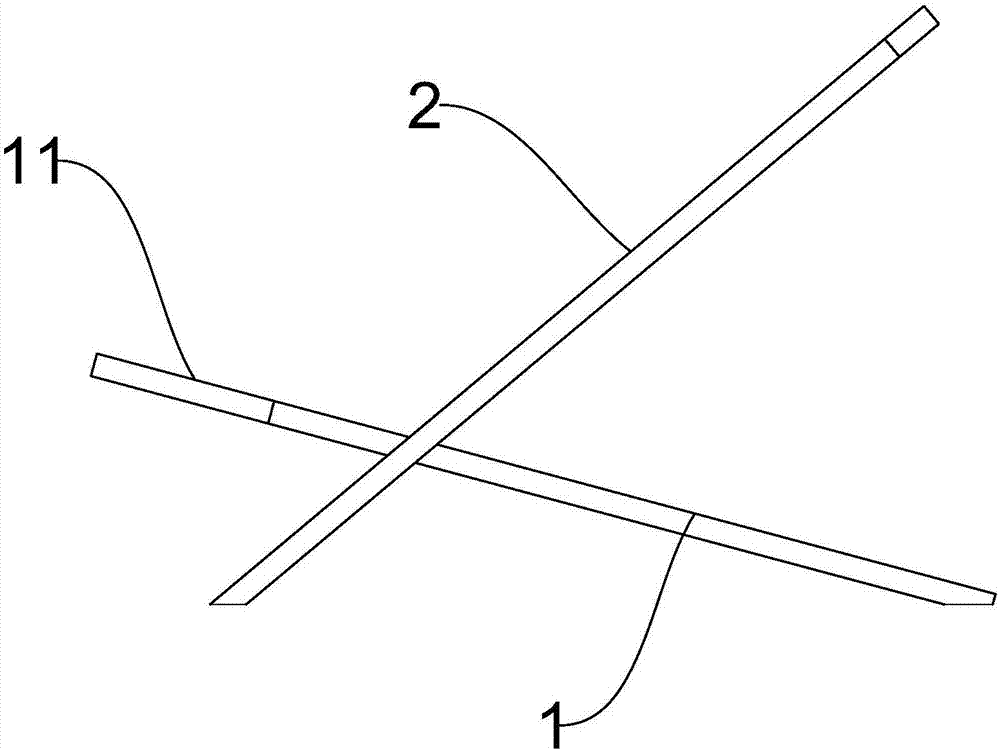

图2为图1中的便携式可拆卸座椅的右视图；

图3为图1中的便携式可拆卸座椅的爆炸结构示意图；

其中：

1、第一支撑板；11、座板；

2、第二支撑板；21、条形孔。

具体实施方式

下面对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

本实用新型的便携式可拆卸座椅的优点是：由一块第一支撑板和一块第二支撑板组成的可拆卸式结构，拆开后可以方便的放进行李箱中方便携带，交叉组成在一起以后，能够形成较大尺寸的靠背，用户坐在上面以后可以较好的缓解疲劳，使用舒适。

如图1、图2、图3所示，一种便携式可拆卸座椅，包括一第一支撑板1和一第二支撑板2，该第一支撑板1为上端大、下端小的条状板式结构，上端设置有一座板11，该第二支撑板2为矩形结构、下部设置有一条形孔21，该第一支撑板1的下端穿过该条形孔21与该第二支撑板2组成“X”形结构，该第一支撑板1与该第二支撑板2组成可拆卸的连接结构。将该第一支撑板1和该第二支撑板2拆开后可以轻易的放进行李箱中，将其组装成“X”形结构以后，该第二支撑板2的上部能够形成尺寸较大的倾斜布置的靠背，用户坐在该便携式可拆卸座椅时，能够较好的缓解疲劳，使用舒适。

该座板11为圆形结构，该座板11的直径大于该条形孔21的长度。这一结构可以防止该座板11从该条形孔21中滑出，防止该第一支撑板1和该第二支撑板2自动分离，因而较为安全可靠。

以上仅仅是本实用新型的部分实施方式的设计思路，在系统允许的情况下，本实用新型可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
