一种物品用边角保护套结构的制作方法

本实用新型属于边角保护结构技术领域，具体涉及一种物品用边角保护套结构。

背景技术：

边角保护结构用于覆盖物品的边角，避免于使用、运送的过程中造成边角损伤，其广泛的运用于家具、机械等等物品。如家具、机械等固定物，在使用或在运输过程中，若具有裸露坚硬的边角，身体在撞击后容易受伤，且家具、机械也有可能会损坏，为了避免物品如桌子、椅子、机械设备的机架、纸箱的四角等结构因撞击而破损，通常会利用边角保护组件加以覆盖。

现有技术中，边角保护组件固定于物品的边角上的方式，多半使用将桌角或机架等结构的底部垫起来，或者使用黏胶的方式将保护结构粘在边角部分，然而，使用垫高的方式对各边角的保护效果不好，使用黏胶固定的方式在拆除时，有可能会损坏物品的表面，且黏胶容易有残胶的问题，造成清洁上的不便。也有些边角保护装置结构复杂，用起来更是不方便，而且在生产时工艺复杂，成本较高，不利于大规模推广应用。

技术实现要素：

为了解决上述技术问题，本实用新型的目的在于提供一种物品用边角保护套结构，结构简单，对边角的保护及防碰撞效果好，生产成本也很低，便于在市场上推广应用。

一种物品用边角保护套结构，包括水平的保护横板和竖直的保护立板，所述保护横板与所述保护立板固定连接，其特征在于：所述保护立板包括相对设置的左侧保护板和右侧保护板、相对设置的前侧保护板和后侧保护板，且所述左侧保护板、所述右侧保护板分别与所述保护横板固定连接，所述前侧保护板、所述后侧保护板分别设置在所述左侧保护板和所述右侧保护板之间，保护前板、保护后板内侧分别设有与所述横板固定连接的保护前短板、保护后短板。

所述保护前短板、所述保护后短板、所述左侧保护板和所述右侧保护板与所述保护横板之间的连接处形成凹槽，所述凹槽内设置弹性缓冲条。

所述保护前板包括保护内前板、保护外前板，所述保护内前板位于所述保护前短板外侧，所述保护外前板位于所述保护内前板外侧。

所述保护后板包括保护内后板、保护外后板，所述保护内后板位于所述保护后短板外侧，所述保护外后板位于所述保护内后板外侧。

所述保护内前板、所述保护内后板分别与所述右侧保护板固定连接，所述保护外前板、所述保护外后板分别与所述左侧保护板固定连接。

所述保护内前板与所述保护外前板贴合且部分重叠，所述保护内后板与所述保护外后板贴合且部分重叠。

所述保护前短板与所述保护内前板粘贴连接，所述保护内前板与所述保护外前板粘贴连接。

所述保护前短板或所述保护后短板的形状为梯形。

所述左侧保护板的高度大于所述右侧保护板的高度，或者与所述右侧保护板的高度相同。

本实用新型的有益效果为：设置了保护前(后)短板、保护内前(后)板、保护外前 (后)板三层保护，加强防碰撞效果，是现有保护角结构强度的三到五倍；短板为梯形，便于整个保护结构的加工；各保护板与横板之间形成的凹槽内可以设置弹性缓冲条，用于加强缓冲作用，增强保护效果，对于物体边缘结构略微圆滑的结构，也可通过在凹槽内加设弹性缓冲条，以使本实用新型的结构通过弹性缓冲条与被保护物体的边角紧密贴合，更加牢固，保护效果也更好；本实用新型的保护套结构左右侧的高度可以根据实际需要在生产时调节，满足不同保护场合的需求，可用于对某一个侧面有特殊保护的场合，而不用将两侧同时加高，节约了材料，降低了成本。本实用新型优选纸质材料，几个保护板是一个整体结构，所以其结构简单，生产加工的过程非常简单，而且耗材成本非常低，适用于运输、平时使用等需要保护边角的物体，可在市场上大量生产、推广和应用。

附图说明

通过以下参照附图对本实用新型实施例的描述，本实用新型的上述以及其他目的、特征和优点将更为清楚，在附图中：

图1示出本实用新型的结构示意图；

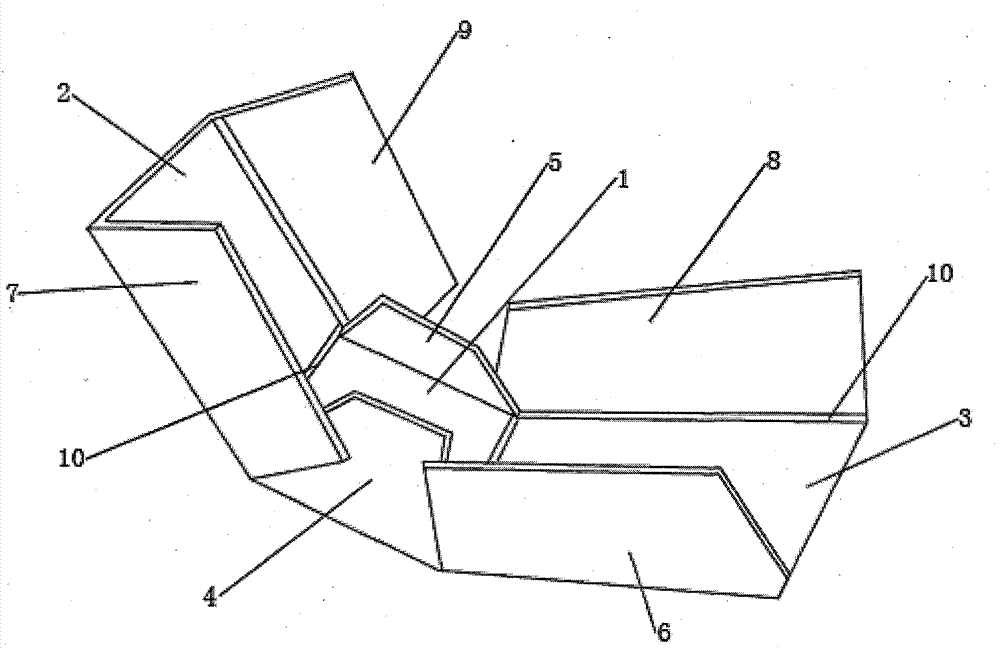

图2示出本实用新型的立体展开图。

图中，1、保护横板，2、左侧保护板，3、右侧保护板，4、保护前短板，5、保护后短板，6、保护内前板，7、保护外前板，8、保护内后板，9、保护外后板，10、凹槽。

具体实施方式

以下将参照附图更详细地描述本实用新型的各种实施例。在各个附图中，相同的元件采用相同或类似的附图标记来表示。为了清楚起见，附图中的各个部分没有按比例绘制。

如图1、图2所示，本实用新型的一种物品用边角保护套结构，包括水平的保护横板1 和竖直的保护立板，所述保护横板1与所述保护立板固定连接，其特征在于：所述保护立板包括相对设置的左侧保护板2和右侧保护板3、相对设置的前侧保护板和后侧保护板，且所述左侧保护板2、所述右侧保护板3分别与所述保护横板1固定连接，所述前侧保护板、所述后侧保护板分别设置在所述左侧保护板2和所述右侧保护板3之间，保护前板、保护后板内侧分别设有与所述横板固定连接的保护前短板4、保护后短板5。

所述保护前短板4、所述保护后短板5、所述左侧保护板2和所述右侧保护板3与所述保护横板1之间的连接处形成凹槽10，所述凹槽10内设置弹性缓冲条。

作为本实用新型的一种情况，保护前板和保护后板分别设置在左侧保护板2和右侧保护板3之间，且保护前板与左侧保护板2、右侧保护板3的一侧边连接，保护后板与左侧保护板2、右侧保护板3的另一侧边连接；

作为本实用新型的另一种优选情况，所述保护前板包括保护内前板6、保护外前板7，所述保护内前板6位于所述保护前短板4外侧，所述保护外前板7位于所述保护内前板6外侧。所述保护后板包括保护内后板8、保护外后板9，所述保护内后板8位于所述保护后短板5外侧，所述保护外后板9位于所述保护内后板8外侧。所述保护内前板6、所述保护内后板8分别与所述右侧保护板3固定连接，所述保护外前板7、所述保护外后板9分别与所述左侧保护板2固定连接。

通过设置三层保护结构，并根据需要选择弹性缓冲条，加强了防碰撞和缓冲效果，是现有保护角结构强度的三到五倍；并对于物体边缘结构略微圆滑的结构，也可通过在凹槽 10内加设弹性缓冲条，以使本实用新型的结构通过弹性缓冲条与被保护物体的边角紧密贴合，更加牢固，保护效果也更好。

所述保护内前板6与所述保护外前板7贴合且重叠，可以全部重叠也可以部分重叠，所述保护内后板8与所述保护外后板9贴合且部分重叠，可以全部重叠也可以部分重叠。图1和图2中是部分重叠的情况。

所述左侧保护板2的高度大于所述右侧保护板3的高度，或者与所述右侧保护板3的高度相同。左右侧的高度可以根据实际需要在生产时调节，满足不同保护场合的需求，左右侧高度不同时，可用于对某一个侧面有特殊保护的场合，而不用将两侧同时加高，节约了材料，降低了成本。

优选地，所述保护前短板4与所述保护内前板6粘贴连接，所述保护内前板6与所述保护外前板7粘贴连接，为了便于加工制作，优选材质为纸质或者为有一定弹性的材料，并将保护前短板4或保护后短板5的形状设计为梯形。

使用时，将需要保护的边角插入本实用新型的结构即可起到保护作用，对于某些带有圆滑角的结构，或者其他情况，并为了使物体边角与本实用新型的结构贴合更紧密，可以在凹槽10内设置弹性缓冲条，能起到更好缓冲、保护的作用。

另一种情况，为了使用时方便，将保护前短板4、保护后短板5、保护内前板6、保护外前板7的外侧面设置双面胶，将本实用新型的结构设计为临时组合粘贴的结构，这种结构尤其适用于大型物品的底部边角，专为大型物品不易移动设计。将保护横板1放在保护边角的底部后，只需要撕下双面胶将各个面固定好即可。

本实用新型优选纸质材料，几个保护板是一个整体结构，所以其结构简单，生产加工的过程非常简单，而且耗材成本非常低，适用于运输、平时使用等需要保护边角的物体，可在市场上大量生产、推广和应用。

应当说明的是，诸如左侧、右侧、前侧、后侧等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

以上对本实用新型的实例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
