一种紫外马桶消毒盖的制作方法

本实用新型涉及卫具技术领域，具体为一种紫外马桶消毒盖。

背景技术：

马桶属于日常卫生必用品，马桶在使用过程中会产生大量的病菌，无论是家庭或者公共场所，一个马桶都会有多人进行使用，马桶的坐垫上也会产生大量的病菌，并会进行传播，消毒除菌为马桶使用过程必要程序，现阶段对马桶的消毒大多采用定期手动消毒，即人们在马桶使用一段时间后，使用消毒液和马桶刷对马桶进行清洗，然而这种消毒方法耗费财力，而且不能时刻的保持马桶的清洁卫生。

技术实现要素：

本实用新型的目的在于提供一种紫外马桶消毒盖，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种紫外马桶消毒盖，包括桶体，所述桶体的上侧后端通过铰链与马桶圈相连接，所述马桶圈的上侧设有马桶盖，所述马桶盖通过铰链与桶体相连接，所述马桶盖的中部设有圆洞，所述圆洞的内部设有紫外消毒装置，所述紫外消毒装置包括圆柱形外壳、伺服电机、半球型的消毒装置、控制器、WIFI模块和重力感应器，所述消毒装置包括圆形底座和半球形外壳，所述半球形外壳转动连接在圆形底座的边缘，半球形外壳的内表面中间设有第一紫外灯源，半球形外壳的内表面下侧设有第二紫外灯源，所述圆形底座的外表面中部与伺服电机的转轴固定连接，所述第一紫外灯源、第二紫外灯源和伺服电机通过串联与控制器的输出端电路连接，所述控制器的输入端分别与WIFI模块和重力感应器相连接，所述控制器通过导线与外接电源连接，所述马桶圈的中部下表面设有触摸开关，所述触摸开关的面板外设在马桶圈的上表面。

优选的，所述伺服电机、控制器、WIFI模块和重力感应器安装在圆柱形外壳内。

优选的，所述紫外消毒装置与圆洞固定倾斜焊接，所述消毒装置倾斜朝下并面朝桶体。

优选的，所述触摸开关与控制器的输入端电路连接。

优选的，所述WIFI模块连接手机终端。

与现有技术相比，本实用新型的有益效果是：该紫外马桶消毒盖的中部设有紫外消毒装置，紫外消毒装置的前端为紫外灯源，后端为电机，通过电机带动紫外灯源的转动可以实现对马桶盖和马桶内部的全面消毒，电机连接控制器，控制器连接WIFI模块、重力感应器和触摸开关，可以使用多种方式实现对紫外消毒装置的智能控制，安全可靠，除菌率达90%以上。

附图说明

图1为本实用新型的整体结构示意图；

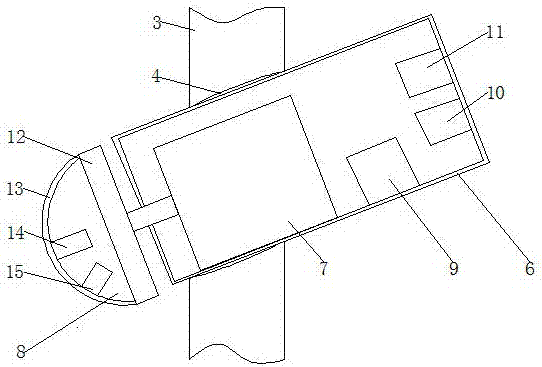

图2为本实用新型的局部放大图；

图3为本实用新型的电路流程图。

图中：1桶体、2马桶圈、3马桶盖、4圆洞、5紫外消毒装置、6圆柱形外壳、7伺服电机、8消毒装置、9控制器、10 WIFI模块、11重力感应器、12圆形底座、13半球形外壳、14第一紫外灯源、15第二紫外灯源、16触摸开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种紫外马桶消毒盖，包括桶体1，桶体1的上侧后端通过铰链与马桶圈2相连接，马桶圈2的上侧设有马桶盖3，马桶盖3通过铰链与桶体1相连接，马桶圈2和马桶盖3通过铰链与桶体1相连接，安装使用方便，马桶盖3的中部设有圆洞4，圆洞4的内部设有紫外消毒装置5，紫外消毒装置5包括圆柱形外壳6、伺服电机7、半球型的消毒装置8、控制器9、WIFI模块10和重力感应器11，伺服电机7、控制器9、WIFI模块10和重力感应器11安装在圆柱形外壳6内，圆柱形外壳6能够起到防水和防尘的作用，保护其内部装置的正常使用，紫外消毒装置5与圆洞4固定倾斜焊接，可以有效的防止紫外消毒装置5因为马桶盖3的震动而掉落，消毒装置8包括圆形底座12和半球形外壳13，半球形外壳13转动连接在圆形底座12的边缘，半球形外壳13的内表面中间设有第一紫外灯源14，半球形外壳13的内表面下侧设有第二紫外灯源15，圆形底座12的外表面中部与伺服电机7的转轴固定连接，第一紫外灯源14、第二紫外灯源15和伺服电机7通过串联与控制器9的输出端电路连接，通过伺服电机7的转动带动消毒装置8的转动，消毒装置8倾斜朝下并面朝桶体1，第二紫外灯源15随着半球形外壳13的转动作圆周运动可以对马桶圈2和桶体1的内部进行全方位的照射消毒，控制器9的输入端分别与WIFI模块10和重力感应器11相连接，WIFI模块10连接手机终端，可以通过手机对控制器9的远程控制，来对该装置进行调节和关闭，控制器9通过导线与外接电源连接，马桶圈2的中部下表面设有触摸开关16，触摸开关16的面板外设在马桶圈2的上表面，触摸开关16与控制器9的输入端电路连接。

本实用新型在具体实施时：当人们使用完马桶后起身后，马桶圈2上的触摸开关16自动感应，并将信号传给控制器9，控制器9接收信号后控制伺服电机7转动并同时打开第一紫外灯源14和第二紫外灯源15对马桶圈2和通体1内部进行消毒，一段时间内自动关闭灯源，若需要对桶体1内部进行深层次的消毒，可以将马桶盖3盖下，随着马桶盖3盖下，其内部的重力感应器11将信号传给控制器9，对其内部进行消毒，一段时间内自动关闭灯源，同时该装置内的WIFI模块10连接手机终端，也可以通过手机对第二紫外灯源15进行角度调节，对某一个位置进行具体消毒，通过多种方式实现对紫外消毒装置5的智能控制，安全可靠，使用方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
