一种玻璃摩卡一体式咖啡壶的制作方法

本实用新型涉及咖啡壶领域，具体指一种玻璃摩卡一体式咖啡壶。

背景技术：

现有咖啡壶都是意大利式铝合金，不锈钢制的普通壶式或者玻璃的沙漏虹吸式。

技术实现要素：

本实用新型是为了发明克服上述两种一种容易煮焦且不直观，不保温本设计壶内设置内胆，起到保温效果，并提高使用安全性，此设计不会发生爆裂，咖啡粉末不会堵塞滤网上方咖啡容易煮出，下方咖啡容易焦糊，玻璃的沙漏虹吸式携带笨重，而且很难控制最后到达的咖啡量。

本实用新型是通过下述技术方案实现的：一种玻璃摩卡一体式咖啡壶，包括玻璃壶、壶口密封圈盖、虹吸内胆、壶盖，玻璃壶内设置虹吸内胆，玻璃壶壶口处的壶沿上套合壶口密封圈盖，虹吸内胆被壶口密封圈盖固定在壶口处，虹吸内胆上方盖合壶盖；

所述虹吸内胆包括虹吸内胆体、咖啡滤、虹吸上水喷头组，虹吸内胆体底部设置虹吸管，虹吸管穿透虹吸内胆体底部，虹吸管内设置虹吸上水喷头组，虹吸上水喷头组包括拉簧、上水导管、上水喷头，上水导管顶部设置上水喷头，上水导管内设置拉簧；

所述虹吸内胆体包括虹吸存胆、悬置圈，虹吸存胆上方设置有与其一体的悬置圈，悬置圈设置有一处倒水嘴，悬置圈底部包裹套合壶口密封圈盖，并将虹吸内胆体插入玻璃壶壶口处；

所述咖啡滤悬挂在悬置圈上内向虹吸内胆中设置，包括底滤网、钢导套、滤网圈墙、滤网口圈，底滤网上设置滤网圈墙，底滤网中央设置上导孔，上导孔上设置钢导套，钢导套内设置有虹吸上水喷头组的上水喷头，滤网口圈设置在滤网圈墙上端并由壶盖盖合固定。

作为优选所述滤网口圈或滤网圈墙上设置有卡扣片。

作为优选所述上水导管底部有和上水导管一体延伸而出的外出管，外出管比上水导管主体细，上水导管顶部设外出管硅胶圈。

作为优选所述拉簧底部还设置有卡位拉杆。

本实用新型与背景技术相比，具有的有益的效果是：完全结合了意大利式咖啡壶以及玻璃沙漏式咖啡壶的两者结构，并发展处了与其完全不一样的虹吸上水喷头组，能够实现虹吸沙漏式咖啡壶一样的结构功能，并且还能实现意大利式咖啡壶完全不能实现的能透明观看煮咖啡的情况，能解决一直存在的底部容易煮焦糊的情况，更为简便的实现玻璃器皿的咖啡烧泡，填补市场空白，（目前市场多为不锈钢或铝合金器皿烧泡），操作更为简便，玻璃器皿更为卫生健康，烧泡过程可视，增添烧泡乐趣，采用一种特殊结构的壶口密封圈，可轻松进行上下翻转，进而达到内胆拆卸方便以及锁紧可靠的目的。

附图说明

图1为本实用新型结构图；

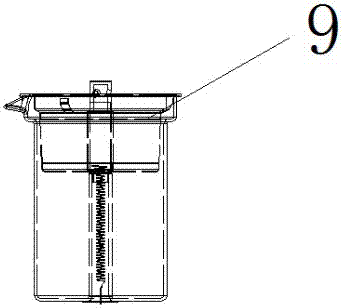

图2为虹吸内胆结构图；

图3为本实用新型爆炸组装结构图。

具体实施方式

下面通过实施例，结合附图，对本发明的技术方案作进一步具体的说明：

实施例1如图1-3所示，一种玻璃摩卡一体式咖啡壶，包括玻璃壶（1）、壶口密封圈盖（2）、虹吸内胆（3）、壶盖（4），玻璃壶内设置虹吸内胆，玻璃壶壶口处的壶沿上套合壶口密封圈盖，虹吸内胆被壶口密封圈盖固定在壶口处，虹吸内胆上方盖合壶盖；

所述虹吸内胆包括虹吸内胆体（8）、咖啡滤（9）、虹吸上水喷头组（10），虹吸内胆体底部设置虹吸管（11），虹吸管穿透虹吸内胆体底部，虹吸管内设置虹吸上水喷头组，虹吸上水喷头组包括拉簧（12）、上水导管（13）、上水喷头（14），上水导管顶部设置上水喷头，上水导管内设置拉簧；

所述虹吸内胆体包括虹吸存胆（15）、悬置圈（16），虹吸存胆上方设置有与其一体的悬置圈，悬置圈设置有一处倒水嘴（18），悬置圈底部包裹套合壶口密封圈盖，并将虹吸内胆体插入玻璃壶壶口处；

所述咖啡滤悬挂在悬置圈上内向虹吸内胆中设置，包括底滤网（19）、钢导套（20）、滤网圈墙（21）、滤网口圈（22），底滤网上设置滤网圈墙，底滤网中央设置上导孔（23），上导孔上设置钢导套，钢导套内设置有虹吸上水喷头组的上水喷头，滤网口圈设置在滤网圈墙上端并由壶盖盖合固定。

作为优选所述滤网口圈或滤网圈墙上设置有卡扣片（24）。

作为优选所述上水导管底部有和上水导管一体延伸而出的外出管（25），外出管比上水导管主体细，上水导管顶部设外出管硅胶圈（26）。

作为优选所述拉簧底部还设置有卡位拉杆（27）。

实施方法：在咖啡滤中放入咖啡粉或炒制后的咖啡豆，并打开壶盖往壶内倒入足量的水，加热壶体，水开热后产生蒸汽，并产生气压，将一部分水压入虹吸上水喷头组柄导入到内胆，并将咖啡继续烧煮烹饪，最后由虹吸上水喷头组喷到壶盖，如此反复循环，最后杯体内的水和咖啡完全混合，这样煮出的咖啡能成为完整的浓缩的摩卡咖啡。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
