一种无线放松智能控温加热杯以及加热方法与流程

本发明涉及智能水杯技术领域，具体为一种无线放松智能控温加热杯。

背景技术：

当前市面上的杯子都是采用有线式的加热或控温水杯，这给使用者在移动过程中造成很大的麻烦，而且接电接口拔插过程很繁琐，而且当工作人员在加热咖啡的时候一般都是在需要高度集中精神，这时候可以来一点小小的音乐舒缓一下情绪；市面上也有加热电水壶，在移动过程终不能加热，而且电热水壶一般是用来煮水的，不宜用来加热其他液体，这对都市工作带来很大的困扰。

技术实现要素：

本发明的目的在于提供一种无线放松智能控温加热杯，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种无线放松智能控温加热杯，包括基座，所述基座的侧壁安装有插头，且基座的上方放置有杯体，所述杯体的底部设置有杯底，所述杯底侧壁上设置有usb接口，且杯底靠近usb接口的内壁上安装有mp装置，所述杯底远离usb接口的内壁上安装有mp装置，所述杯底内部顶端的中间位置处安装有加热线圈，且加热线圈一侧的杯底上安装有熔断保险丝，所述杯体的一侧安装有手柄，且手柄的顶部安装有显示屏，所述手柄远离杯体一侧的顶端安装有开关，且开关下方的手柄上分别安装有温度+键，所述温度+键下方的手柄上安装有温度-键，所述usb接口的输出端与mp装置输入端电性连接，所述单片机、加热线圈、熔断保险丝和mp装置通过导线组成完整的电路，所述单片机的输出端与显示屏的输入端电性连接，且单片机的输入端与温度+键和温度-键的输出端电性连接，所述开关的输出端分别与mp装置的输入端和显示屏的输入端电性连接。

优选的，所述基座的底部安装有四个橡胶支脚。

优选的，所述杯体的上方安装有上盖，且上盖的底部设置有与杯体的顶部相配合的密封环，所述上盖的上方设置有握钮。

优选的，所述手柄的中间位置处安装有握柄，且握柄的便面设置有防滑螺纹。

优选的，所述基座的上方设置有限位槽，且限位槽的内部设置有软垫。

优选的，所述杯体的内表面涂覆有保温层。

与现有技术相比，本发明的有益效果是：该无线放松智能控温加热杯主要采用了通过电磁感应在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端，接收端获得能量再利用涡流感应原理进行加热，相较于现有技术解决了现有杯子线道束缚的问题，同时解决了无法进行加热控温的困扰，使得该加热杯可以根据使用者的喜好和使用的季节，来调控加热水的温度，使用更加便捷，且手柄上安装有显示屏，可以显示水的温度，同时，可以及时反映开关的情况，加热电路中安装有mp3装置，可以在加热的同时播放音乐，在加热水的同时不仅不用集中精力关注是否加热结束，还可以享受动听的音乐，当加热到事先调定的温度时，熔断电阻丝会控制电路断开，同时，mp3装置会因为电路的断开，而失去供电，停止播放音乐，既终止了继续加热又使人及时知道加热结束，使用更加的便捷。

附图说明

图1为本发明的立体图；

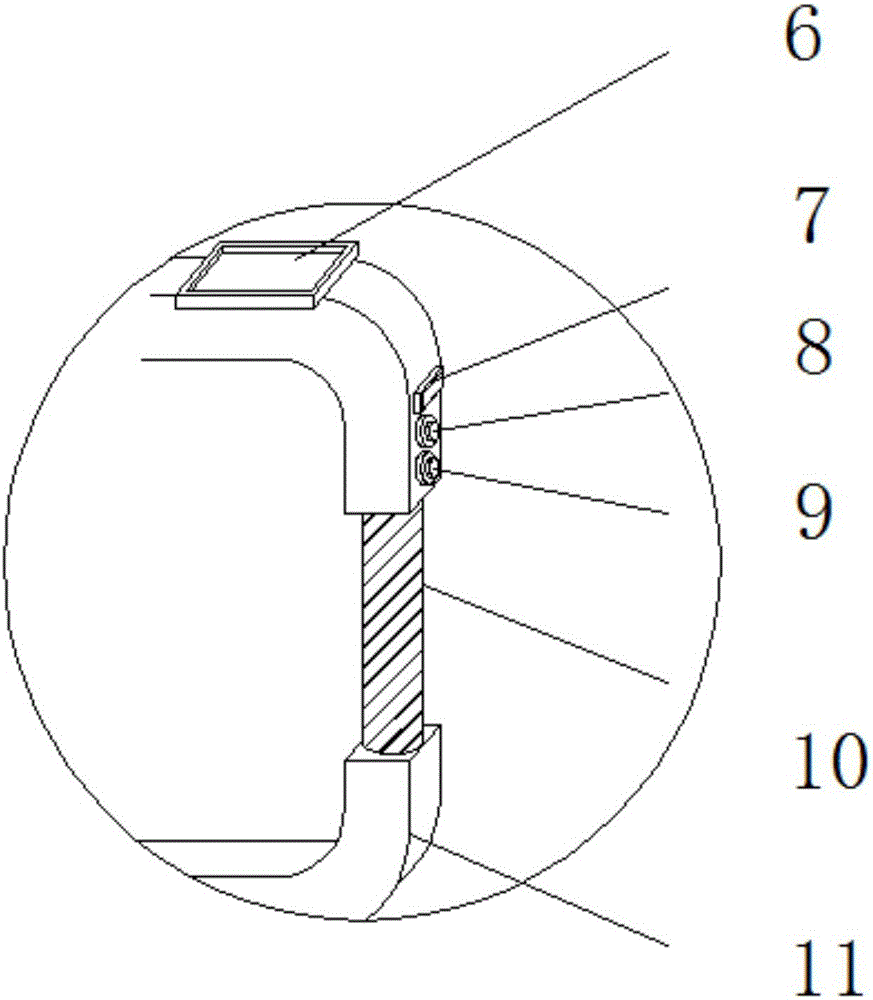

图2为本发明的局部详图；

图3为本发明的杯底剖视图。

图中：1-基座；2-杯底；3-杯体；4-密封环；5-上盖；6-显示屏；7-开关；8-温度+键；9-温度-键；10-握柄；11-手柄；12-插头；13-单片机；14-熔断保险丝；15-加热线圈；16-mp3装置；17-usb接口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供的一种实施例：一种无线放松智能控温加热杯，包括基座1，基座1的底部安装有四个橡胶支脚，避免机座打滑，还可以起到一定的缓冲作用，保护水杯，基座1的上方设置有限位槽，限位槽的内部设置有软垫，加热杯体3在基座1更加的稳定，基座1的侧壁安装有插头12，基座1的上方放置有杯体3，杯体3的内表面涂覆有保温层，可以起到保温隔热的作用，杯体3的上方安装有上盖5，上盖5的底部设置有与杯体3的顶部相配合的密封环4，可以起到保温的作用，上盖5的上方设置有握钮，方便打开上盖，杯体3的底部设置有杯底2，杯底2侧壁上设置有usb接口17，杯底2靠近usb接口17的内壁上安装有mp3装置16，杯底2远离usb接口17的内壁上安装有mp3装置16，杯底2内部顶端的中间位置处安装有加热线圈15，加热线圈15一侧的杯底2上安装有熔断保险丝14，杯体3的一侧安装有手柄11，手柄11的中间位置处安装有握柄10，握柄10的便面设置有防滑螺纹，使得拿水杯更加的方便，且起到防滑的作用，手柄11的顶部安装有显示屏6，手柄11远离杯体3一侧的顶端安装有开关7，开关7下方的手柄11上分别安装有温度+键8，温度+键8下方的手柄11上安装有温度-键9，usb接口17的输出端与mp3装置16输入端电性连接，单片机13、加热线圈15、熔断保险丝14和mp3装置16通过导线组成完整的电路，单片机13的输出端与显示屏6的输入端电性连接，单片机13的输入端与温度+键8和温度-键9的输出端电性连接，开关7的输出端分别与mp3装置16的输入端和显示屏6的输入端电性连接。

工作原理：首先将杯体3中装满水，将杯体3放置基座1上的限位槽上，将上盖5盖好，通过密封环4阻止杯子散热，提高杯子的保温效果，将插头12插好，电路开始运行，加热线圈15对杯体3中的水进行电磁加热，通过调节温度+键8和温度-键9，来空制单片机13设定需要加热的温度，同时单片机13会将温度传递到显示屏6上，显示屏6也会及时反应开关7的情况，通过开关7打开mp3装置16，播放音乐，可以通过usb接口17传送自己喜欢的歌曲到mp3装置16上，当达到设定温度时熔断电阻丝会14会断开，停止加热，mp3装置16也会停止播放音乐，从而提醒使用者加热完毕。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

技术总结
本发明公开了一种无线放松智能控温加热杯，包括基座，所述基座的侧壁安装有插头，且基座的上方放置有杯体，所述杯体的底部设置有杯底，所述杯底侧壁上设置有USB接口，所述杯体的一侧安装有手柄，且手柄的顶部安装有显示屏，所述手柄远离杯体一侧的顶端安装有开关，且开关下方的手柄上分别安装有温度+键，所述温度+键下方的手柄上安装有温度‑键。本发明采用了通过电磁感应在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端，接收端获得能量再利用涡流感应原理进行加热，相较于现有技术解决了现有杯子线道束缚的，无法进行加热控温的困扰。

技术研发人员：李云鹤;邹文都;王一;岑喆鑫
受保护的技术使用者：肇庆学院
技术研发日：2017.05.24
技术公布日：2017.09.19
