一种不易倾倒带有花盆的花盆支架的制作方法

本发明涉及日常生活技术领域，具体涉及一种不易倾倒带有花盆的花盆支架。

背景技术：

随着生活水平的越来越高，居住在大都市的人们对生活品质的追求也越来越高，希望能够亲自种花，丰富生活，现在在城市里边人们大多是通过在花盆里边种植一些自己喜欢的花草，大多数花盆需要放置在花架上才能更显美观，而现有的花架与花盆往往是分离开，花盆只是简单的放置在花盆架上而没有任何的保护措施，人们如果不小心碰到花盆时，花盆很容易跌落，而花盆架并没有对花盆进行一个很好的保护，给人们带来很大的麻烦，有时甚至砸伤；因此开发出具有结构简单、使用方便、将花盆、连接柱、支撑底座与花盆支架的配合从而达到对花盆固定完好不易倾翻的一种不易倾倒带有花盆的花盆支架具有重要的应用意义。

技术实现要素：

本发明的目的是为了克服现有花盆架不能对花盆具有一个很好保护的问题，从而提供具有结构简单、使用方便、将花盆、连接柱、支撑底座与花盆支架的配合从而达到对花盆固定完好不易倾翻的一种不易倾倒带有花盆的花盆支架。

为达到上述目的，本发明所采用的技术方案如下：一种不易倾倒带有花盆的花盆支架，包括花盆与花盆支架，所述的花盆支架下端部设置有底板，底板上端设置有支撑杆，支撑杆下部靠近底板处设置有下放置板，支撑杆上端设置有上放置板，上放置板上设置有圆形放置槽，所述的圆形放置槽左半部延直径处设置有滑槽，滑槽下端设置有方形放置槽，所述的上放置板左侧壁与滑槽交叉处设置有挡板，挡板左端设置有转轴，所述的挡板右端部设置有固定板，固定板右端设置有第二固定板，所述的固定板与第二固定板上设置有螺纹孔，所述的花盆下端设置有连接柱，连接柱下端设置有支撑底座。

所述的转轴与上放置板左侧壁为一体式结构。

所述的挡板通过转轴与上放置板左侧壁为一体式结构。

所述的固定板与挡板为一体式结构，第二固定板与上放置板左侧壁为一体式结构，所述的固定板与第二固定板可通过螺栓连接固定在一起。

所述的滑槽的宽度与花盆下端的连接柱直径相同，且花盆通过连接柱与滑槽之间的配合实现与上放置板的配合连接。

所述的连接柱与花盆为一体式结构。

所述的连接柱与支撑底座为一体式结构。

与现有技术相比，本发明的有益效果是：

1、通过在花盆下端设置连接柱，连接柱下端设置支撑底座，花盆通过连接柱与滑槽之间的配合实现与放置板的配合连接，当花盆与花盆支架配合完成后支撑底座放置在方形放置槽内，连接柱卡在滑槽内从而有效花盆与花盆支架固定连接在一起，从而达到花盆在碰撞时不易跌落的效果；总的来讲，本发明具有结构简单、使用方便、将花盆、连接柱、支撑底座与花盆支架的配合从而达到对花盆固定完好不易倾翻的优点。

附图说明

图1是本发明的立体结构示意图。

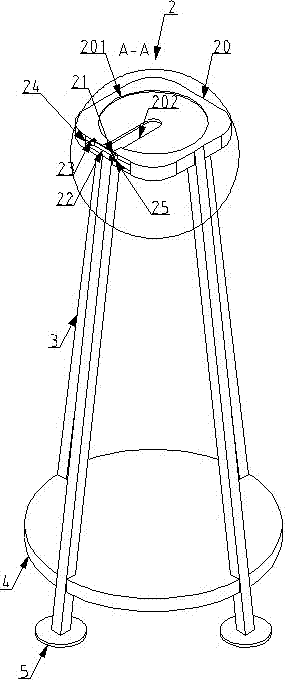

图2是本发明花盆支架的立体结构示意图。

图3是本发明a-a处的放大结构示意图。

图4是本发明的花盆主视结构示意图。

其中：1、花盆10、连接柱11、支撑底座2、花盆支架20、上放置板201、圆形放置槽202、滑槽21、固定板22、挡板23、转轴24、方形放置槽25、第二固定板3、支撑杆4、下放置板5、底板。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步的说明。

如图1、图2、图3、图4所示，一种不易倾倒带有花盆的花盆支架，包括花盆1与花盆支架2，所述的花盆支架2下端部设置有底板5，底板5上端设置有支撑杆3，支撑杆3下部靠近底板5处设置有下放置板4，支撑杆3上端设置有上放置板20，上放置板20上设置有圆形放置槽201，所述的圆形放置槽201左半部延直径处设置有滑槽202，滑槽202下端设置有方形放置槽24，所述的上放置板20左侧壁与滑槽202交叉处设置有挡板22，挡板22左端设置有转轴23，所述的挡板22右端部设置有固定板21，固定板21右端设置有第二固定板25，所述的固定板21与第二固定板25上设置有螺纹孔，所述的花盆1下端设置有连接柱10，连接柱10下端设置有支撑底座11。

所述的转轴23与上放置板20左侧壁为一体式结构；所述的挡板22通过转轴23与上放置板20左侧壁为一体式结构；所述的固定板21与挡板22为一体式结构，第二固定板25与上放置板20左侧壁为一体式结构，所述的固定板21与第二固定板25可通过螺栓连接固定在一起，通过在上放置板20左侧壁上设置转轴23，挡板22通过转轴23与上放置板20左侧壁连接固定，当花盆放置在上放置板20上端时将挡板22合闭并通过螺栓将固定板21与第二固定板25固定连接，从而有效的防止花盆1从上放置板20上滑落。

所述的滑槽202的宽度与花盆1下端的连接柱10直径相同，且花盆1通过连接柱10与滑槽202之间的配合实现与上放置板20的配合连接；所述的连接柱10与花盆1为一体式结构；所述的连接柱10与支撑底座11为一体式结构，花盆1通过连接柱10与上放置板2之间的配合从而将花盆1与花盆支架2配合固定在一起，可有效的防止花盆跌落。

完成上述安装后即可把本发明投入使用：需要将花盆1放置在花盆支架2上端时，将挡板22旋开，将花盆1下端的连接柱23与上放置板20上的滑槽202配合在一起如图1所示，将挡板22合闭并通过螺栓将固定板21与第二挡板25固定连接在一起有效的防止花盆1从花盆支架上跌落的效果；总的来讲，本发明具有结构简单、使用方便、将花盆、连接柱、支撑底座与花盆支架的配合从而达到对花盆固定完好不易倾翻的优点。

技术特征：

技术总结
本发明涉及一种不易倾倒带有花盆的花盆支架，所述的花盆支架下端部设置有底板，底板上端设置有支撑杆，支撑杆下部靠近底板处设置有下放置板，支撑杆上端设置有上放置板，上放置板上设置有圆形放置槽，所述的圆形放置槽左半部延直径处设置有滑槽，滑槽下端设置有方形放置槽，所述的上放置板左侧壁与滑槽交叉处设置有挡板，挡板左端设置有转轴，所述的挡板右端部设置有固定板，固定板右端设置有第二固定板，所述的固定板与第二固定板上设置有螺纹孔，所述的花盆下端设置有连接柱，连接柱下端设置有支撑底座；总的来讲，本发明具有结构简单、使用方便、将花盆、连接柱、支撑底座与花盆支架的配合从而达到对花盆固定完好不易倾翻的优点。

技术研发人员：孟卫兵
受保护的技术使用者：孟卫兵
技术研发日：2017.07.10
