一种塑料编织袋两侧封边的裁剪装置的制作方法

本实用新型涉及塑料编织袋制造技术领域，尤其涉及一种塑料编织袋两侧封边的裁剪装置。

背景技术：

在塑料编织袋的生产过程中，需要对袋体两侧进行封口，封口完成后，需将两侧封边切断。目前塑料编织袋两侧封边的切断一般采用剪刀剪断，现有剪刀均是由上剪刀、剪刀座和气缸构成，在使用过程中，上剪刀与剪刀座直接剪切纸边，上剪刀磨损非常快，一般3-4天即要更换，剪刀座也会因磨损需要更换，维修工作量大，工作效率不高。

技术实现要素：

本实用新型旨在解决现有技术的不足，而提供一种塑料编织袋两侧封边的裁剪装置，该裁剪装置具有结构简单、磨损小、刀片易更换的优点，使工作效率得到提高。

本实用新型为实现上述目的，采用以下技术方案：一种塑料编织袋两侧封边的裁剪装置，包括输送带、机架、转轴、刀架和步进电机，所述转轴穿过机架顶部的横向部分，两个所述刀架可拆卸地设于转轴两端，所述刀架外圆均布有若干刀片，所述刀片可插拔地插在刀架上，所述转轴由步进电机驱动，所述输送带设于刀架下方，所述输送带为分段式，两段输送带之间的间隙位于转轴正下方，两段输送带之间的间隙的正下方设有光电传感器，所述光电传感器与步进电机电路连接。

每个所述刀架上刀片的数量为3-4个。

所述转轴与机架之间设有轴承。

本实用新型的有益效果是：本实用新型在刀架上设置若干刀片裁剪塑料编织袋的封边，代替剪刀，几个刀片轮流工作，减小了磨损，延长了使用寿命；刀架在转轴两端可拆卸，刀片在刀架上可插拔，当刀片磨损到需要更换时，可直接将磨损的刀片换下，维修简单、工作量小，提高了工作效率。

附图说明

图1为本实用新型的主视剖视图；

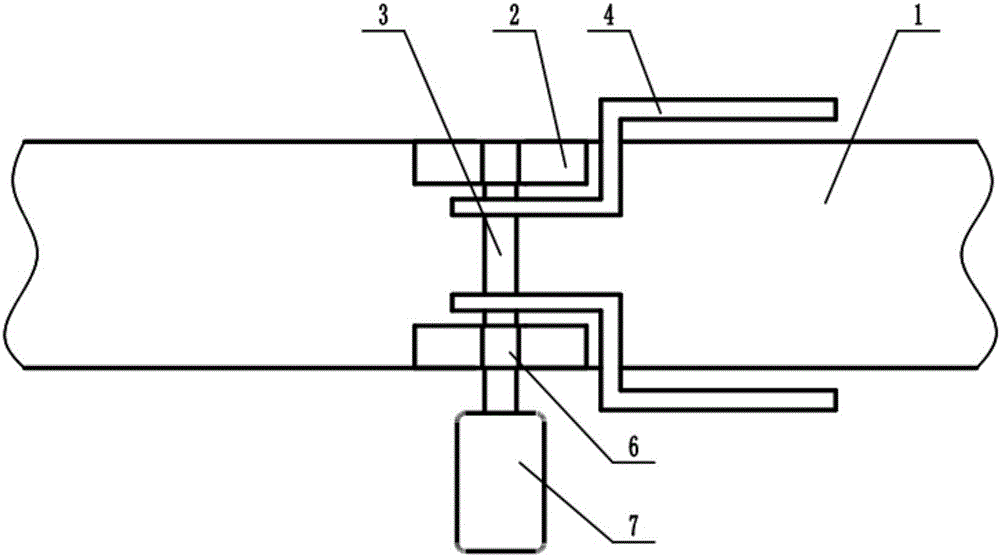

图2为本实用新型的俯视图；

图3为本实用新型的刀架示意图；

图中：1-输送带；2-刀片；3-转轴；4-机架；5-光电传感器；6-刀架；7-步进电机；

以下将结合本实用新型的实施例参照附图进行详细叙述。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1所示，一种塑料编织袋两侧封边的裁剪装置，包括输送带1、机架4、转轴3、刀架6和步进电机7，所述转轴3穿过机架4顶部的横向部分，两个所述刀架6可拆卸地设于转轴3两端，所述刀架6外圆均布有4个刀片2，所述刀片2可插拔地插在刀架6上，所述转轴3由步进电机7驱动，所述输送带1设于刀架6下方，所述输送带1为分段式，两段输送带1之间的间隙位于转轴3正下方，两段输送带1之间的间隙的正下方设有光电传感器5，所述光电传感器5与步进电机7电路连接。

所述转轴3与机架4之间设有轴承。

工作时，输送带1带动塑料编织袋前进，当塑料编织袋前进到两段输送带1之间的间隙，光电传感器5控制步进电机7动作，转轴3带动刀架6转动，刀片2将塑料编织袋两侧的封边切断。

上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种改进，或未经改进直接应用于其它场合的，均在本实用新型的保护范围之内。
