一种制图编绘用的绘图桌的制作方法

本实用新型涉及制图编绘设备技术领域，具体为一种制图编绘用的绘图桌。

背景技术：

绘图桌，又名绘画桌，美术桌，画图桌，是一种应用于美术创作及工程制图领域的教学用具，随着信息技术的发展绘图在美术创作、电脑艺术、工程制图得到了迅猛的发展。在实际工作中，电脑逐步代替了传统的手绘操作，在绘图方面具有简单、高效、实用等特征。然而，对颜色的调试、识别、配比仍然离不开手绘操作，简单概括，绘图桌就是绘图人员用以张贴画纸，并借以顺利完成绘图操作的一种绘图用具，然而目前现有的绘图桌不能满足使用需求，不能根据使用需要调节绘图桌的高度，从而使用实用性差，并且现有的绘图桌使用功能不完善，不能根据使用需求自动吹掉绘图上橡皮擦下来的灰尘，从而清理麻烦，浪费时间和劳动力，因此，不便于推广使用，基于以上出现的问题，我们提出一种制图编绘用的绘图桌。

技术实现要素：

本实用新型的目的在于提供一种制图编绘用的绘图桌，以解决上述背景技术中提出的问题。所具有的有益效果是：本实用新型通过设置的可伸缩支撑杆和固定旋钮，能够根据使用需求调节工作台的高度，从而增加了实用性，使用简单、方便，并且通过设置的风机、气管和吹风开关，可使用需求吹掉绘图上橡皮擦下来的灰尘，并将灰尘集结到储灰盒内，从而便于清理。

为了解决上述技术问题，本实用新型提供如下技术方案：一种制图编绘用的绘图桌，包括支撑柱、储物箱、支撑折叠架和储灰盒，所述支撑柱的一侧固定有脚架，且脚架的顶端通过固定旋钮嵌入安装有可伸缩支撑杆，所述可伸缩支撑杆的一侧设置有储物箱，且储物箱的内部安装有风机，所述可伸缩支撑杆的上方设有工作台，且工作台上安装有储灰盒和支撑折叠架，所述储灰盒内嵌入安装有绘图板，且绘图板的一侧通过紧固件与支撑折叠架连接，所述绘图板包括有绘图面板、第一放置板和第二放置板，且绘图面板位于第一放置板和第二放置板之间，所述第二放置板上设置有吹风开关、橡皮放置槽和铅笔放置槽，且橡皮放置槽位于吹风开关和铅笔放置槽之间，所述绘图面板上固定有气管，且气管上开设有若干个出风口，所述气管的一端通过输气软管与风机连接。

进一步的，所述支撑柱的底端固定有支撑脚。

进一步的，所述储物箱位于脚架的上方。

进一步的，所述第一放置板上开设有尺子放置槽。

进一步的，所述支撑折叠架为一种不锈钢材质的构件。

与现有技术相比，本实用新型所达到的有益效果是：本实用新型设计合理，结构紧凑，通过设置的可伸缩支撑杆和固定旋钮，能够根据使用需求调节工作台的高度，从而增加了实用性，使用简单、方便，并且通过设置的风机、气管和吹风开关，可使用需求吹掉绘图上橡皮擦下来的灰尘，并将灰尘集结到储灰盒内，从而便于清理，节约时间和劳动力，进而使用可靠，满足使用需求，同时制作工艺简单，便于推广使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的正视图；

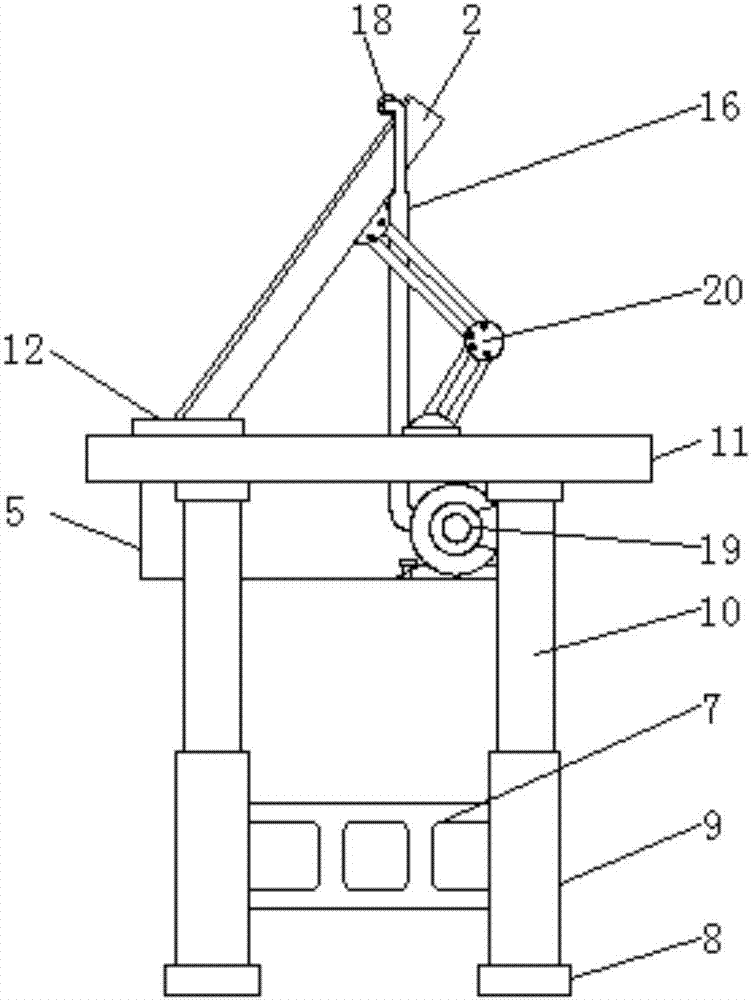

图2是本实用新型的侧视图；

图中：1-绘图面板；2-绘图板；3-尺子放置槽；4-第一放置板；5-储物箱；6-固定旋钮；7-脚架；8-支撑脚；9-支撑柱；10-可伸缩支撑杆；11-工作台；12-储灰盒；13-铅笔放置槽；14-橡皮放置槽；15-吹风开关；16-输气软管；17-出风口；18-气管；19-第二放置板；20-支撑折叠架；21-风机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案：一种制图编绘用的绘图桌，包括支撑柱9、储物箱5、支撑折叠架20和储灰盒12，支撑柱9的一侧固定有脚架7，且脚架7的顶端通过固定旋钮6嵌入安装有可伸缩支撑杆10，可伸缩支撑杆10的一侧设置有储物箱5，且储物箱5的内部安装有风机21，可伸缩支撑杆10的上方设有工作台11，且工作台11上安装有储灰盒12和支撑折叠架20，储灰盒12内嵌入安装有绘图板2，且绘图板2的一侧通过紧固件与支撑折叠架20连接，绘图板2包括有绘图面板1、第一放置板4和第二放置板19，且绘图面板1位于第一放置板4和第二放置板19之间，第二放置板19上设置有吹风开关15、橡皮放置槽14和铅笔放置槽13，且橡皮放置槽14位于吹风开关15和铅笔放置槽13之间，绘图面板1上固定有气管18，且气管18上开设有若干个出风口17，气管18的一端通过输气软管16与风机21连接。

进一步的，支撑柱9的底端固定有支撑脚8。

进一步的，储物箱5位于脚架7的上方。

进一步的，第一放置板4上开设有尺子放置槽3。

进一步的，支撑折叠架20为一种不锈钢材质的构件。

工作原理：使用前，根据使用需要，将固定旋钮6拧松，来调节可伸缩支撑杆10伸缩在支撑柱9内的高度，从而来调节工作台11的高度，使用时，接通电源，将绘图纸固定在绘图板2上的绘图面板1上，绘图人员可使用尺子放置槽3内的尺子，或者使用铅笔放置槽13内的铅笔来编制绘图，当绘图人员绘错时，需要使用橡皮放置槽14内的橡皮来将错误擦掉，橡皮擦错误线条时会生产灰尘粘附在绘图纸上，这时可按吹风开关15，风机21将吹出风，产生的风通过输气软管16输送到气管18内，通过气管18上的出风口17吹出，从而可将灰尘吹到储灰盒12内储存，进而方便绘图人员打扫。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
