一种通风木质防盗门的制作方法

本实用新型涉及一种木质防盗门领域，具体为一种通风木质防盗门。

背景技术：

随着社会的发展，越来越多的人家里使用防盗门，防盗门作为家居必不可少的一部分。其具有在一定时间内可以抵抗一定条件下非正常开启，安全系数相比传统木门更高，但是现有的木质防盗门，结构简单，使用效果不够优异，不能保证在足够的通风效果下还可以防盗，二者优点不能够综合使用，对于夜间黑暗场所下，钥匙不容易插入到锁孔中，使用起来较为麻烦，电池槽内的电池固定安装与拆卸较为繁琐。

技术实现要素：

本实用新型的目的在于提供一种通风木质防盗门，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种通风木质防盗门，包括门体，所述门体的前端外表面靠近上端的位置固定安装有防盗窗，且防盗窗的内表面固定安装有防盗网，所述门体的后端外表面固定安装有合页，且合页的一侧外表面活动安装有活动板，所述活动板远离合页的一侧外表面中间位置固定安装有锁扣，所述防盗窗的一侧固定安装有猫眼与第二按钮，且猫眼位于第二按钮的上方，所述门体的前端外表面一侧固定安装有固定座，所述固定座的前端外表面固定安装有把手与锁孔，且把手位于锁孔的上方，所述把手的前端外表面设置有第一按钮，且第一按钮的一端固定安装有弹簧块，所述把手的内部固定安装有led电子灯与第三按钮，且第三按钮位于led电子灯的一侧，所述门体的一侧外表面设置有电池槽与锁芯，且电池槽位于锁芯的上方，所述电池槽远离门体的一侧外表面固定安装有连接套。

通过采用上述技术方案，保证了足够的通风效果下，还可以防盗，使用者用的更加舒心与安心，方便在夜间黑暗的情况下，使用钥匙进行开门，避免了钥匙找不到插入的锁孔，还能简化电池的拆装过程，并且固定牢固，使用效果更加优异，优化使用过程。

优选的，所述第一按钮的下端外表面固定安装有弹簧块，且弹簧块的外表面包裹有限位块，所述led电子灯的上方活动安装有活动块。

通过采用上述技术方案，led电子灯亮起，方便在夜间黑暗的情况下，使用钥匙进行开门，避免了钥匙找不到插入的锁孔，结构简单，使用方便。

优选的，所述连接套的一端固定安装有第一弹性橡胶块，且第一弹性橡胶块靠近门体的一侧外表面固定安装有第二弹性橡胶块。

通过采用上述技术方案，第一弹性橡胶块负责整个电池槽的密封，而第二弹性橡胶块则负责卡住电池，简化电池的拆装过程，并且固定牢固，使用效果更加优异。

优选的，所述电池槽的内部活动安装有电池，电池的输出端与led电子灯的输入端电性连接。

通过采用上述技术方案，将电池放入电池槽中，其可以为led电子灯等提供电力来源。

优选的，所述活动板通过合页与防盗窗活动连接，且合页的数量至少为两个。

通过采用上述技术方案，合页的连接，方便活动板固定过程中的转动。

优选的，所述第一弹性橡胶块与第二弹性橡胶块的大小不同，所述第一弹性橡胶块和第二弹性橡胶块均通过连接套与电池槽卡接。

通过采用上述技术方案，连接套将第一弹性橡胶块固定，便于对电池槽进行密封。

综上所述，本实用新型具有以下有益效果：

1、通过在门体的前端外表面靠近上端的位置固定安装防盗窗，在防盗窗的内表面固定安装防盗网，在门体的后端外表面固定安装合页，在合页的一侧外表面活动安装活动板，在活动板远离合页的一侧外表面中间位置固定安装锁扣，打开锁扣，在合页的连接下，转动活动板，即可从门体内部将防盗窗打开，此时该防盗门通风效果较为优异，并且在门体的前端外表面安装防盗网，保证了足够的通风效果下，还可以防盗，使用者用的更加舒心与安心；

2、通过在把手的前端外表面设置第一按钮，在第一按钮的一端固定安装弹簧块，在把手的内部固定安装led电子灯与第三按钮，在第三按钮位于led电子灯的一侧，在第一按钮的下端外表面固定安装弹簧块，在弹簧块的外表面包裹限位块，在led电子灯的上方活动安装活动块，按动第一按钮，弹簧块被压缩并压在第三按钮上，同时活动块一端翘起，而第三按钮控制着led电子灯的开关，此时led电子灯亮起，方便在夜间黑暗的情况下，使用钥匙进行开门，避免了钥匙找不到插入的锁孔，结构简单，使用方便；

3、通过在门体的一侧外表面设置电池槽，电池槽远离门体的一侧外表面固定安装连接套，在连接套的一端固定安装第一弹性橡胶块，在第一弹性橡胶块靠近门体的一侧外表面固定安装第二弹性橡胶块，将电池放入电池槽中，其可以为led电子灯等提供电力来源，然后将第一弹性橡胶块卡接在电池槽中即可固定住电池，同时第一弹性橡胶块的面积大于第二弹性橡胶块的面积，主要是第一弹性橡胶块负责整个电池槽的密封，而第二弹性橡胶块则负责卡住电池，简化电池的拆装过程，并且固定牢固，使用效果更加优异。

附图说明

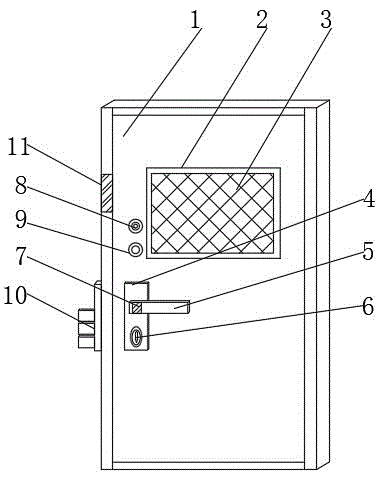

图1为本实用新型的整体结构示意图；

图2为本实用新型的第一按钮与弹簧块的相结合视图；

图3为本实用新型的防盗窗与活动块的相结合视图；

图4为本实用新型的电池槽与第一弹性橡胶块的相结合视图。

图中：1、门体；2、防盗窗；3、防盗网；4、固定座；5、把手；6、锁孔；7、第一按钮；8、猫眼；9、第二按钮；10、锁芯；11、电池槽；12、弹簧块；13、限位块；14、第三按钮；15、连接套；16、led电子灯；17、活动块；18、合页；19、活动板；20、锁扣；21、第一弹性橡胶块；22、第二弹性橡胶块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4，本实用新型提供的一种实施例：一种通风木质防盗门，包括门体1，门体1的前端外表面一侧固定安装固定座4，固定座4的前端外表面固定安装把手5与锁孔6，且把手5位于锁孔6的上方，把手5的前端外表面设置第一按钮7，且第一按钮7的一端固定安装弹簧块12，把手5的内部固定安装led电子灯16与第三按钮14，led电子灯16亮起，方便在夜间黑暗的情况下，使用钥匙进行开门，避免了钥匙找不到插入的锁孔6，结构简单，使用方便，且第三按钮14位于led电子灯16的一侧，门体1的一侧外表面设置电池槽11与锁芯10，且电池槽11位于锁芯10的上方，电池槽11远离门体1的一侧外表面固定安装连接套15，门体1的前端外表面靠近上端的位置固定安装防盗窗2，且防盗窗2的内表面固定安装防盗网3，防盗网3保证了足够的通风效果下，还可以防盗，使用者用的更加舒心与安心，门体1的后端外表面固定安装合页18，且合页18的一侧外表面活动安装活动板19，活动板19远离合页18的一侧外表面中间位置固定安装锁扣20，防盗窗2的一侧固定安装猫眼8与第二按钮9，且猫眼8位于第二按钮9的上方。

进一步，第一按钮7的下端外表面固定安装有弹簧块12，且弹簧块12的外表面包裹有限位块13，led电子灯16的上方活动安装有活动块17，led电子灯16亮起，方便在夜间黑暗的情况下，使用钥匙进行开门，避免了钥匙找不到插入的锁孔6，结构简单，使用方便。

进一步，连接套15的一端固定安装有第一弹性橡胶块21，且第一弹性橡胶块21靠近门体1的一侧外表面固定安装有第二弹性橡胶块22，第一弹性橡胶块21负责整个电池槽11的密封，而第二弹性橡胶块22则负责卡住电池，简化电池的拆装过程，并且固定牢固，使用效果更加优异。

进一步，电池槽11的内部活动安装有电池，电池的输出端与led电子灯16的输入端电性连接，将电池放入电池槽11中，其可以为led电子灯16等提供电力来源。

进一步，活动板19通过合页18与防盗窗2活动连接，且合页18的数量至少为两个，合页18的连接，方便活动板19固定过程中的转动。

进一步，第一弹性橡胶块21与第二弹性橡胶块22的大小不同，第一弹性橡胶块21和第二弹性橡胶块22均通过连接套15与电池槽11卡接，连接套15将第一弹性橡胶块21固定，便于对电池槽11进行密封。

需要说明的是，本实用新型为一种通风木质防盗门，使用时，首先打开锁扣20，在合页18的连接下，转动活动板19，即可从门体1内部将防盗窗2打开，此时该防盗门通风效果较为优异，并且在门体1的前端外表面安装防盗网3，保证了足够的通风效果下，还可以防盗，使用者用的更加舒心与安心，然后常用的五号电池放入电池槽11中，其可以为led电子灯16等提供电力来源，然后将第一弹性橡胶块21卡接在电池槽11中即可固定住电池，同时第一弹性橡胶块21的面积大于第二弹性橡胶块22的面积，主要是第一弹性橡胶块21负责整个电池槽11的密封，而第二弹性橡胶块22则负责卡住电池，简化电池的拆装过程，并且固定牢固，最后按动第一按钮7，弹簧块12被压缩并压在第三按钮14上，同时活动块17一端翘起，而第三按钮14控制着led电子灯16的开关，此时led电子灯16亮起，方便在夜间黑暗的情况下，使用钥匙进行开门，避免了钥匙找不到插入的锁孔6，结构简单，使用方便，使用效果更加优异，有效增加其自身的功能性，较为实用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
