一种婴儿床折叠装置的制作方法

本发明涉及一种婴儿床折叠装置，应用于婴儿床/婴儿车上，用于小孩睡觉的床或外出带小孩的婴儿车。

背景技术：

一些现有的婴儿车体积都比较大，即使折叠后仍然携带不方便，比如平时带婴儿外出时需要一个小孩睡觉的床，不用时又可以折叠起来放在包里，这样就非常方便。

技术实现要素：

本发明的目的在于提供一种结构简单、小巧精制的婴儿床或婴儿车，平时带婴儿外出时可供小孩睡觉的床，或抱累了还可以当婴儿车推着走，不用时又可以折叠起来放在包里，携带非常方便，为实现上述功能，本发明采用如下技术方案。

采用主折叠杆、横向稳定杆、纵向稳定杆组成，所述主折叠杆采用多根杆子通过旋转接头首尾相连接，所述纵向稳定杆与主折叠杆组成三角形稳定结构将主折叠杆展开，所述横向稳定杆连接两边主折叠杆构成婴儿床主体结构。

所述主折叠杆，采用金属杆制成，内部设置可伸缩拉杆，从上端伸出，用于挂蚊帐或作为推拉扶手。

所述主折叠杆，内部设置可伸缩拉杆，从下端伸出，用于增加离地高度或连接轮子。

所述横向稳定杆，采用金属杆制成，可设置成单根或可伸缩拉杆形式，设置成可伸缩拉杆时可以增加展开宽度和减少折叠后体积。

所述纵向稳定杆，采用可折叠方式，折叠方向向上，可折叠角度为0度至180度之间。

所述纵向稳定杆与主折叠杆通过旋转轴连接，纵向稳定杆向下展开180度时将相邻的两根主折叠杆撑开组成三角稳定结构，将纵向稳定杆向上折叠到0度时将主折叠杆收拢折叠。

本发明的技术方案是：采用多根主折叠杆通过旋转接头首尾相连接，纵向稳定杆与主折叠杆组成三角形稳定结构将主折叠杆展开，横向稳定杆连接两边主折叠杆构成婴儿床主体结构。

本发明的有益效果是：采用多根主折叠杆通过旋转接头首尾相连接的可折叠方式，使得婴儿床展开空间大，折叠后体积很小，可放入包包内随身携带。

附图说明

下面结合附图和实例对本发明进一步说明，

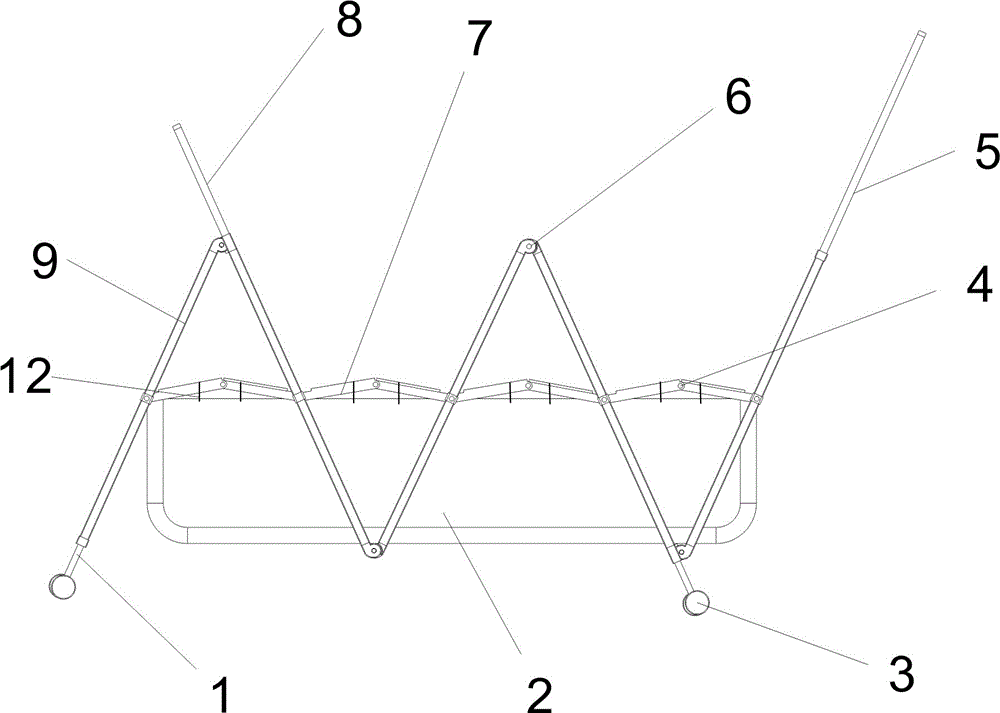

图1为婴儿床折叠装置侧视图，

图2为婴儿床折叠装置立体图，

图3为婴儿床折叠装置折叠过程侧面示意图，

图4为婴儿床折叠装置折叠过程立体示意图，

图5为婴儿床折叠装置折叠后示意图。

图中标号分别为：1：伸缩拉杆（支脚或轮子加长杆）；2：吊床；3：轮子；4：纵向稳定杆旋转折叠轴；5：伸缩拉杆（蚊帐杆）；6：主折叠杆旋转接头；7：纵向稳定杆；8：伸缩拉杆（扶手）；9：主折叠杆；10：主折叠杆与纵向稳定杆连接轴；11：横向稳定杆；12：吊床吊绳。

具体实施方式

下面参照附图详细介绍本发明的示例性实施例。提供这些示例性实施例的目的是为了使得本领域普通技术人员能够清楚地理解本发明，并且根据这里的描述能够实现本发明。附图和具体实施例不旨在对本发明进行限定，本发明的范围由所附权利要求限定。

如图2所示，采用主折叠杆、横向稳定杆、纵向稳定杆组成，所述主折叠杆采用多根杆子通过旋转接头首尾相连接，所述纵向稳定杆与主折叠杆组成三角形稳定结构将主折叠杆展开，所述横向稳定杆连接两边主折叠杆构成婴儿床主体结构。

如图1、2所示，所述主折叠杆，采用金属杆制成，如铝合金空心管等，内部设置可伸缩拉杆，从上端伸出，用于挂蚊帐或作为推拉扶手，其结构如箱包拉杆，可以伸缩，也可以设置几个档位。

如图1、2所示，所述主折叠杆，内部设置可伸缩拉杆，从下端伸出，用于增加离地高度或连接轮子，下端用于支脚或连接轮子的伸缩杆，可以设置几个档位，方法是在伸缩杆上间隔合适距离打孔，在主折叠杆上设置锁定插销，这种方式在箱包拉杆上普遍使用，是非常成熟和简单的技术。

所述横向稳定杆，采用金属杆制成，可设置成单根或可伸缩拉杆形式，设置成可伸缩拉杆时可以增加展开宽度和减少折叠后体积。

如图1、2所示，所述纵向稳定杆，采用可折叠方式，折叠方向向上，可折叠角度为0度至180度之间，向下展开180度时将主折叠杆撑开组成三角稳定结构，将纵向稳定杆向上折叠到0度时将主折叠杆收拢折叠，向上折叠的设计利于结构稳定，纵向稳定杆展开成180度时，在吊床重力下有一个向下压的趋势，一个很小的下压力通过纵向稳定杆产生一个很大的向外的推力将主折叠杆撑开，这样的结构设计非常稳定，同时需要收拢折叠时只需向上提拉纵向折叠杆中部，很轻松的可以将主折叠杆收拢折叠，折叠后体积非常小，可放入包包内随身携带。

如图1、2所示，吊床采用软布料制作，小孩睡觉时可在上面再放一个垫子，折叠时吊床不用取下可以一起折叠。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

1.一种婴儿床折叠装置，其特征在于，采用主折叠杆、横向稳定杆、纵向稳定杆组成，所述主折叠杆采用多根杆子通过旋转接头首尾相连接，所述纵向稳定杆与主折叠杆组成三角形稳定结构将主折叠杆展开，所述横向稳定杆连接两边主折叠杆构成婴儿床主体结构。

2.如权利要求1所述一种婴儿床折叠装置，其特征在于，所述主折叠杆，采用金属杆制成，内部设置可伸缩拉杆，从上端伸出，用于挂蚊帐或作为推拉扶手。

3.如权利要求1所述一种婴儿床折叠装置，其特征在于，所述主折叠杆，内部设置可伸缩拉杆，从下端伸出，用于增加离地高度或连接轮子。

4.如权利要求1所述一种婴儿床折叠装置，其特征在于，所述横向稳定杆，采用金属杆制成，可设置成单根或可伸缩拉杆形式。

5.如权利要求1所述一种婴儿床折叠装置，其特征在于，所述纵向稳定杆，采用可折叠方式，折叠方向向上，可折叠角度为0度至180度之间。

6.如权利要求1所述一种婴儿床折叠装置，其特征在于，所述纵向稳定杆与主折叠杆通过旋转轴连接，纵向稳定杆向下展开180度时将相邻的两根主折叠杆撑开组成三角稳定结构，将纵向稳定杆向上折叠到0度时将主折叠杆收拢折叠。

技术总结
发明涉及一种婴儿床折叠装置，应用于婴儿床/婴儿车上，用于小孩睡觉的床或外出带小孩的婴儿车，本发明的技术方案是：采用多根主折叠杆通过旋转接头首尾相连接，纵向稳定杆与主折叠杆组成三角形稳定结构将主折叠杆展开，横向稳定杆连接两边主折叠杆构成婴儿床主体结构，本发明的有益效果是：采用多根主折叠杆通过旋转接头首尾相连接的可折叠方式，使得婴儿床展开空间大，折叠后体积很小，可放入包包内随身携带。

技术研发人员：孙书伟
受保护的技术使用者：广州红莲网络科技有限公司
技术研发日：2020.09.22
技术公布日：2020.12.11
