一种玻璃幕墙用可移动的幕墙窗的制作方法

1.本实用新型涉及幕墙窗技术领域，尤其涉及一种玻璃幕墙用可移动的幕墙窗。


背景技术：

2.随着人们生活水平的提高，对建筑的追求也在不断的改善，从一般的窗户，发展到现在流行的玻璃幕墙。玻璃幕墙上通常会设置若干个幕墙窗，方便人们打开幕墙窗使气体流通，但是，目前出现的幕墙窗打开的范围有限，致使可流通的气体量也有限，因而，需要进行改进。
3.专利号cn201911309461.6的公布了一种玻璃幕墙用可移动的幕墙窗，包括玻璃幕墙、幕墙窗、固定框、外框架、棘轮、固定板、底框、万向滑轮、滑槽、连接框和定位板，通过在幕墙窗的外侧设置连接框，并在连接框朝向室外的一侧焊接定位板，能够在幕墙窗移动到连接框的内侧时，能够通过定位板将幕墙窗稳定在连接框的内侧，进而能够避免幕墙窗移出连接框，使幕墙窗不够稳定容易损坏；然后再在连接框朝向室内的一侧焊接底框，并在底框内设置滑槽，然后再在幕墙窗的底部安装万向滑轮，使幕墙窗能够通过万向滑轮沿滑槽移动，进而移开幕墙窗，使室内和室外的空气流通方便，进而方便使用。
4.该一种玻璃幕墙用可移动的幕墙窗存在以下弊端：该申请的玻璃幕墙用可移动的幕墙窗在使用时不方便对窗体外侧进行清理，窗体外侧表面容易沾染灰尘，影响美观，且清理时需清理工人将身体伸出窗外进行清理，安全性较低，降低使用效果，同时在使用时有时会受到鸟类或者物体碰撞，不能有效保护幕墙窗，降低使用寿命。为此，我们提出一种玻璃幕墙用可移动的幕墙窗。


技术实现要素：

5.本实用新型的主要目的在于提供一种玻璃幕墙用可移动的幕墙窗，可以有效解决背景技术中的问题。
6.为实现上述目的，本实用新型采取的技术方案为：
7.一种玻璃幕墙用可移动的幕墙窗，包括幕墙墙体，还包括滑动槽和窗体，所述滑动槽开设在幕墙墙体内侧壁，所述窗体滑动连接在幕墙墙体内部，所述窗体内部内侧开设有内限位滑槽，所述内限位滑槽内侧壁开设有连接滑槽，所述内限位滑槽内侧滑动连接有内限位滑板，所述内限位滑板内侧壁安装有内清理毛刷。
8.进一步地，还包括外限位滑槽和外限位滑板，所述外限位滑槽开设在窗体外侧壁，所述外限位滑板滑动连接在外限位滑槽内侧壁；通过外限位滑槽方便外限位滑板进行滑动，方便对窗体外侧壁进行清洗，确保玻璃墙的洁净，方便进行使用。
9.进一步地，所述窗体外侧壁可拆卸连接有减震连接杆，且减震连接杆有多个，所述减震连接杆表面环绕连接有阻尼减震弹簧，所述减震连接杆外侧壁固定连接有防撞网；当不慎有鸟类或者飞射来的物体撞击玻璃墙时，外侧的防护网能有效阻拦撞击过来的鸟类和物体，并挤压内侧的减震连接杆，使得减震连接杆能带动表面环绕的阻尼减震弹簧进行压
缩，能有效吸收传递来的撞击力，避免撞击内部的玻璃墙，防止其损坏，有效提高幕墙窗的使用寿命。
10.进一步地，所述窗体内部固定连接有玻璃墙，所述窗体顶端配合连接有喷水管；通过玻璃墙便于玻璃幕墙进行使用，通过喷水管方便将清洗水喷洒向玻璃墙外侧，方便对玻璃墙外侧进行清洗。
11.进一步地，所述外限位滑板内侧壁安装有外清理毛刷；通过外清理毛刷便于在对幕墙窗外侧清理时使用，便于进行清理，确保幕墙窗的洁净。
12.与现有技术相比，本实用新型具有如下有益效果：1、玻璃墙固定在窗体内部，同时窗体安装在幕墙墙体内侧壁，并在使用时通过幕墙墙体内侧壁的滑动槽便于左右滑动，从而实现移动，同时在窗体内外两侧分别开设有内限位滑槽和外限位滑槽，并分别在其内部安装有内清理毛刷和外清理毛刷，且两者通过限位滑槽内侧壁开设的连接滑槽连接在一起，当玻璃墙沾染灰尘变脏时，在内部将水体注入进喷水中，通过喷水管将清洗水喷洒到玻璃墙外侧，同时上下拖动内清理毛刷，在清理毛刷上下移动的同时会带动外清理毛刷下上滑动，从而方便对玻璃墙外侧壁清醒清理，确保清理时的操作安全性，同时也能保证玻璃墙的洁净，便于幕墙窗进行使用；2、在窗体外侧壁通过多个减震连接杆安装防撞网，并且在减震连接杆表面环绕连接有阻尼减震弹簧，当不慎有鸟类或者飞射来的物体撞击玻璃墙时，外侧的防护网能有效阻拦撞击过来的鸟类和物体，并挤压内侧的减震连接杆，使得减震连接杆能带动表面环绕的阻尼减震弹簧进行压缩，能有效吸收传递来的撞击力，避免撞击内部的玻璃墙，防止其损坏，有效提高幕墙窗的使用寿命，便于进行使用。
附图说明

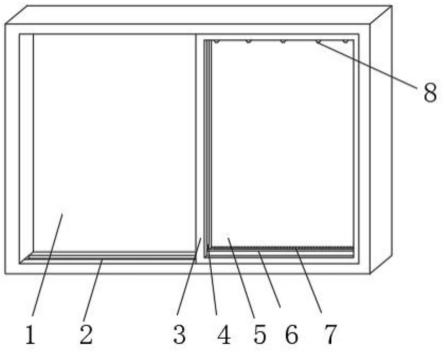

13.图1为本实用新型一种玻璃幕墙用可移动的幕墙窗的整体结构示意图。
14.图2为本实用新型一种玻璃幕墙用可移动的幕墙窗的窗体内部的结构示意图。
15.图3为本实用新型一种玻璃幕墙用可移动的幕墙窗的窗体外侧壁的结构示意图。
16.图中：1、幕墙墙体；2、滑动槽；3、窗体；4、外限位滑槽；5、玻璃墙；6、外限位滑板；7、外清理毛刷；8、喷水管；9、内限位滑槽；10、连接滑槽；11、内限位滑板；12、内清理毛刷；13、减震连接杆；14、阻尼减震弹簧；15、防撞网。
具体实施方式
17.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
18.如图1-3所示，一种玻璃幕墙用可移动的幕墙窗，包括幕墙墙体1，还包括滑动槽2和窗体3，所述滑动槽2开设在幕墙墙体1内侧壁，所述窗体3滑动连接在幕墙墙体1内部，所述窗体3内部内侧开设有内限位滑槽9，所述内限位滑槽9内侧壁开设有连接滑槽10，所述内限位滑槽9内侧滑动连接有内限位滑板11，所述内限位滑板11内侧壁安装有内清理毛刷12。
19.其中，还包括外限位滑槽4和外限位滑板6，所述外限位滑槽4开设在窗体3外侧壁，所述外限位滑板6滑动连接在外限位滑槽4内侧壁；通过外限位滑槽4方便外限位滑板6进行滑动，方便对窗体3外侧壁进行清洗，确保玻璃墙5的洁净，方便进行使用。
20.其中，所述窗体3外侧壁可拆卸连接有减震连接杆13，且减震连接杆13有多个，所
述减震连接杆13表面环绕连接有阻尼减震弹簧14，所述减震连接杆13外侧壁固定连接有防撞网15；当不慎有鸟类或者飞射来的物体撞击玻璃墙5时，外侧的防护网能有效阻拦撞击过来的鸟类和物体，并挤压内侧的减震连接杆13，使得减震连接杆13能带动表面环绕的阻尼减震弹簧14进行压缩，能有效吸收传递来的撞击力，避免撞击内部的玻璃墙5，防止其损坏，有效提高幕墙窗的使用寿命。
21.其中，所述窗体3内部固定连接有玻璃墙5，所述窗体3顶端配合连接有喷水管8；通过玻璃墙5便于玻璃幕墙进行使用，通过喷水管8方便将清洗水喷洒向玻璃墙5外侧，方便对玻璃墙5外侧进行清洗。
22.其中，所述外限位滑板6内侧壁安装有外清理毛刷7；通过外清理毛刷7便于在对幕墙窗外侧清理时使用，便于进行清理，确保幕墙窗的洁净。
23.需要说明的是，本实用新型为一种玻璃幕墙用可移动的幕墙窗，工作时，玻璃墙5固定在窗体3内部，同时窗体3安装在幕墙墙体1内侧壁，并在使用时通过幕墙墙体1内侧壁的滑动槽2便于左右滑动，从而实现移动，同时在窗体3内外两侧分别开设有内限位滑槽9和外限位滑槽4，并分别在其内部通过内限位滑板11和外限位滑板6安装有内清理毛刷12与外清理毛刷7，且两者通过限位滑槽内侧壁开设的连接滑槽10连接在一起，当玻璃墙5沾染灰尘变脏时，在内部将水体注入进喷水中，通过喷水管8将清洗水喷洒到玻璃墙5外侧，同时上下拖动内清理毛刷12，在清理毛刷上下移动的同时会带动外清理毛刷7下上滑动，从而方便对玻璃墙5外侧壁清醒清理，确保清理时的操作安全性，同时也能保证玻璃墙5的洁净，便于幕墙窗进行使用，在窗体3外侧壁通过多个减震连接杆13安装防撞网15，并且在减震连接杆13表面环绕连接有阻尼减震弹簧14，当不慎有鸟类或者飞射来的物体撞击玻璃墙5时，外侧的防护网能有效阻拦撞击过来的鸟类和物体，并挤压内侧的减震连接杆13，使得减震连接杆13能带动表面环绕的阻尼减震弹簧14进行压缩，能有效吸收传递来的撞击力，避免撞击内部的玻璃墙5，防止其损坏，有效提高幕墙窗的使用寿命，便于进行使用。
24.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
