一种多功能烹饪设备的制作方法

1.本实用新型涉及烹饪设备领域，更具体地，涉及一种多功能烹饪设备。


背景技术：

2.随着科技的发展，人们的生活水平得以提高，因此，人们的烹饪工具越来越多样化，以便于对食物进行多种形式的烹饪。
3.而随着人们使用的不断深入，人们发现，目前的烹饪设备功能比较单一，当要对食物进行多种操作或烹饪时，只能购买多件设备，占据了大量的空间，此外，一些新型的多功能烹饪设备，相互之间的加热并不容易控制温度的均衡，不便于控制，且目前的烹饪设备在清洗时均不容易进行清洗。
4.因此，提出一种解决上述问题的多功能烹饪设备实为必要。


技术实现要素：

5.本实用新型为克服上述现有技术所述的至少一种缺陷(不足)，提供一种多功能烹饪设备。
6.为解决上述技术问题，本实用新型的技术方案如下：一种多功能烹饪设备，包括烹饪器本体和用于装盛食物的锅胆，还包括热循环控制器；
7.所述锅胆设置在烹饪器本体内；
8.所述烹饪器本体的顶部和底部分别设有空气炸加热装置和底部加热器；
9.所述热循环控制器设置在烹饪器本体的侧壁上，所述热循环控制器使空气炸加热装置和/或底部加热器产生的热量环绕锅胆外侧；
10.所述锅胆内设有可拆卸的炒菜桨片，通过空气炸加热装置的设置，可以直接对锅胆内的食物通过空气炸的方式进行烹饪，而底部加热器也能在底部对锅胆进行加热，便于对锅胆内的食物实现自动的慢炖和慢煮，在实际应用中，也可以同时开启空气炸加热装置和底部加热器，使锅胆内的食物加热时间更快，其中，热循环控制器能使锅胆内的食物在烹饪时温度更加均匀，而在锅胆内设置的可拆卸炒菜桨片，可以便于清洗和对食物进行翻炒。
11.进一步的，所述空气炸加热装置包括加热罩极电机、顶部发热管、散热风叶、加热风叶和设置在加热罩极电机上的连接轴；
12.所述加热罩极电机和顶部发热管分别设置在烹饪器本体的顶部；
13.所述散热风叶和加热风叶由上往下依次设置在连接轴上，所述散热风叶和加热风叶的风叶的角度相反设置，通过将散热风叶和加热风叶的风叶的角度设置成相反的方向，当加热罩极电机驱动过程中相反角度的散热风叶和加热风叶能更好的使得风量在负压的作用下吹往顶部发热管，便于对锅胆内的食物进行快速加热，也能更好的配合热循环控制器，使锅胆内各个方向的温度更加平均。
14.更进一步的，所述顶部发热管环绕设置在锅胆与烹饪器本体的交接处，通过将顶部发热管环绕设置在锅胆与烹饪器本体的交接处，当加热罩极电机通过散热风叶和加热风
叶往顶部发热管吹送风时，环绕设置的顶部发热管可以更均匀的对风量进行加热，能更好的实现空气炸功能。
15.进一步的，所述底部加热器为底部加热发热管，在实际应用中，底部加热器还可以为其它器件，其均在本实用新型的保护范围之内。
16.更进一步的，所述底部加热发热管至少为一条，在实际应用中，底部加热发热管可以绕设在烹饪器本体的底部，便于锅胆的均匀加热。
17.进一步的，所述热循环加热装置包括导风风叶、安装连接轴承和设置在烹饪器本体侧壁上的热循环罩极电机，所述热循环罩极电机通过安装连接轴承与导风风叶相连接，通过热循环罩极电机驱动导风风叶旋转，使得锅胆内外的热量能通过锅胆与烹饪器本体之间的间隙得以循环流动，使锅胆内外的温度更加平均，适合在烹饪过程中对食物进行慢炖或者慢煮。
18.更进一步的，所述还包括同步电机和连接转轴；
19.所述锅胆内设有连通孔，所述连接转轴一端与同步电机相连接，另一端穿过连通孔后与炒菜桨片相连接，通过同步电机驱动连接转轴，使得炒菜桨片可以不断的对锅胆内的食物进行翻动。
20.进一步的，所述连通孔上设有耐热的密封胶圈，通过耐热的密封胶圈的设置，可以避免食物在烹饪时产生的汁液流到同步电机中，避免影响同步电机的同时，也便于烹饪设备的清洁。
21.更进一步的，所述锅胆上设有提手，提手的设置，可以便于在烹饪前后取出锅胆，简单实用。
22.进一步的，所述锅胆由玻璃材料制成，在实际应用中，锅胆还可以由其它材料制成，其均在本实用新型的保护范围之内。
23.与现有技术相比，本实用新型技术方案的有益效果是：
24.本实用新型公开的多功能烹饪设备，通过空气炸加热装置的设置，可以直接对锅胆内的食物通过空气炸的方式进行烹饪，而底部加热器也能在底部对锅胆进行加热，便于对锅胆内的食物实现自动的慢炖和慢煮，在实际应用中，也可以同时开启空气炸加热装置和底部加热器，使锅胆内的食物加热时间更快，其中，热循环控制器能使锅胆内的食物在烹饪时温度更加均匀，而在锅胆内设置的可拆卸炒菜桨片，可以便于清洗和对食物进行翻炒。
附图说明
25.图1是本实用新型中多功能烹饪设备的结构示意图。
26.图2是本实用新型中多功能烹饪设备另一侧的结构示意图。

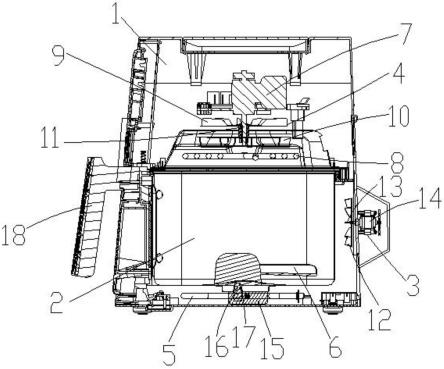

27.图3是本实用新型中多功能烹饪设备的截面结构示意图。
28.图4是本实用新型中锅胆的结构示意图。
29.图中，1为烹饪器本体、2为锅胆、3为热循环控制器、4为空气炸加热装置、5为底部加热器、6为炒菜桨片、7为加热罩极电机、8为顶部发热管、9为散热风叶、10为加热风叶、11为连接轴、12为导风风叶、13为安装连接轴承、14为热循环罩极电机、15为同步电机、16为连接转轴、17为连通孔、18为提手。
具体实施方式
30.附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
31.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以是通过中间媒介间接连接，可以说两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型的具体含义。下面结合附图和实施例对本实用新型的技术方案做进一步的说明。
32.如图1-2所示，一种多功能烹饪设备，包括烹饪器本体1和用于装盛食物的锅胆2，还包括热循环控制器3；锅胆2设置在烹饪器本体1内；烹饪器本体1的顶部和底部分别设有空气炸加热装置4和底部加热器5；热循环控制器3设置在烹饪器本体1的侧壁上，热循环控制器3使空气炸加热装置4和/或底部加热器5产生的热量环绕锅胆2外侧；锅胆2内设有可拆卸的炒菜桨片6，通过空气炸加热装置4的设置，可以直接对锅胆2内的食物通过空气炸的方式进行烹饪，而底部加热器5也能在底部对锅胆2进行加热，便于对锅胆2内的食物实现自动的慢炖和慢煮，在实际应用中，也可以同时开启空气炸加热装置4和底部加热器5，使锅胆2内的食物加热时间更快，其中，热循环控制器3能使锅胆2内的食物在烹饪时温度更加均匀，而在锅胆2内设置的可拆卸炒菜桨片6，可以便于清洗和对食物进行翻炒。
33.如图3-4所示，空气炸加热装置4包括加热罩极电机7、顶部发热管8、散热风叶9、加热风叶10和设置在加热罩极电机7上的连接轴11；加热罩极电机7和顶部发热管8分别设置在烹饪器本体1的顶部；散热风叶9和加热风叶10由上往下依次设置在连接轴11上，散热风叶9和加热风叶10的风叶的角度相反设置，通过将散热风叶9和加热风叶10的风叶的角度设置成相反的方向，当加热罩极电机7驱动过程中相反角度的散热风叶9和加热风叶10能更好的使得风量在负压的作用下吹往顶部发热管18，便于对锅胆2内的食物进行快速加热，也能更好的配合热循环控制器3，使锅胆2内各个方向的温度更加平均，在本实用新型中，将顶部发热管8环绕设置在锅胆2与烹饪器本体1的交接处，通过将顶部发热管8环绕设置在锅胆2与烹饪器本体1的交接处，当加热罩极电机7通过散热风叶9和加热风叶10往顶部发热管8吹送风时，环绕设置的顶部发热管8可以更均匀的对风量进行加热，能更好的实现空气炸功能。
34.在本实用新型中，在底部加热器5为底部加热发热管，在实际应用中，底部加热器5还可以为其它器件，其均在本实用新型的保护范围之内，其中，底部加热发热管至少为一条，在实际应用中，底部加热发热管可以绕设在烹饪器本体的底部，便于锅胆的均匀加热，而热循环加热装置3包括导风风叶12、安装连接轴承13和设置在烹饪器本体1侧壁上的热循环罩极电机14，热循环罩极电机14通过安装连接轴承13与导风风叶12相连接，通过热循环罩极电机14驱动导风风叶12旋转，使得锅胆2内外的热量能通过锅胆2与烹饪器本体1之间的间隙得以循环流动，使锅胆2内外的温度更加平均，适合在烹饪过程中对食物进行慢炖或者慢煮。
35.除此之外，还包括同步电机15和连接转轴16；锅胆2内设有连通孔17，连接转轴16
一端与同步电机15相连接，另一端穿过连通孔17后与炒菜桨片6相连接，通过同步电机15驱动连接转轴16，使得炒菜桨片6可以不断的对锅胆内的食物进行翻动，其中，在连通孔17上设有耐热的密封胶圈，通过耐热的密封胶圈的设置，可以避免食物在烹饪时产生的汁液流到同步电机15中，避免影响同步电机的同时，也便于烹饪设备的清洁，在本实用新型中，在锅胆2上设有提手18，提手18的设置，可以便于在烹饪前后取出锅胆2，简单实用，其中，锅胆2由玻璃材料制成，在实际应用中，锅胆2还可以由其它材料制成，其均在本实用新型的保护范围之内。
36.实施例一
37.在本实施例中，当需要对锅胆内的食物进行空气炸操作时，只需要控制加热罩极电机转动，此时，风量在散热风叶和加热风叶的作用下吹向顶部发热管，顶部发热管对空气加热后，对锅胆内的食物进行空气炸，此时，同步电机可以控制炒菜桨片转动使得食物在空气炸时受热更加均匀，也使得食物的烹饪效果更好。
38.实施例二
39.当需要对锅胆内的食物进行炒菜或慢煮慢炖时，可以只控制底部加热器进行加热，此时加热罩极电机不启动，炒菜桨片在同步电机的带动下对食物进行翻炒，实现自动化炒菜或慢煮慢炖的方式进行烹饪。
40.实施例三
41.在本实施例中，可以控制控制底部加热器、顶部发热管和加热罩极电机同时对锅胆内的食物进行快速烹饪，此时，循环罩极电机通过安装连接轴承与导风风叶相连接，通过热循环罩极电机驱动导风风叶旋转，使得锅胆内外的热量能通过锅胆与烹饪器本体之间的间隙得以循环流动，使锅胆内外的温度更加平均，食物在底部加热器、顶部发热管的作用下实现快速加热。
