一种中型医疗设备展示平台的制作方法

1.本实用新型涉及展示装置技术领域，具体而言，涉及一种中型医疗设备展示平台。


背景技术：

2.医疗设备是指单独或者组合使用于人体的仪器、设备、器具、材料或者其他物品，医疗设备在展示过程中需要利用到展示平台。
3.专利号为cn202022784788.3的一种医疗器械展示用防碰撞的展示台，解决了医疗设备展示过程中的防碰撞问题，但是，该专利所述展示平台，体积大，不利于搬运和拆装，其使用的灵活性较低，因此，现有技术存在不足，需要对此进行改进。


技术实现要素：

4.本实用新型的目的是提供一种中型医疗设备展示平台，以解决上述问题。
5.为了实现上述目的，本实用新型实施例提供了一种中型医疗设备展示平台，包括：充水基座，设置在所述充水基座上的支撑柱，转动设置在所述支撑柱顶端的支撑盘，设置在所述支撑盘上的四组扇形块，设置在四组所述扇形块一侧的四个插块以及设置在四组所述扇形块另一侧的四个插槽；四个所述插槽与四个所述插块一一对应，其中；相互接近四组所述扇形块，四个所述插块能够穿插四个所述插槽，以使四组所述扇形块拼接。
6.可选的，所述插块包括设置在所述扇形块一侧的矩形块以及一体设置在所述矩形块上的四棱台块。
7.可选的，所述插槽包括设置在所述扇形块另一侧的矩形孔以及连通所述矩形孔的四棱台槽。
8.可选的，四组所述扇形块底端设置有四个插柱；所述支撑盘上设置有四个插孔，其中；操作四个所述扇形块下降，四个所述插柱能够穿插四个所述插孔，以使四个所述扇形块下抵所述支撑盘。
9.可选的，所述支撑盘底端设置有四个第一弧形槽，四个所述第一弧形槽内穿插有四个弧形杆；四个所述插柱上设置有四个弧形孔，其中；四个所述插柱穿插四个所述插孔后，顺时针旋转四个所述弧形杆，以使四个所述弧形杆穿插四个所述弧形孔。
10.可选的，四个所述第一弧形槽与四个所述弧形杆之间分别设置有四个弯曲弹簧，其中；逆时针旋转四个所述弧形杆，四个所述弯曲弹簧能够压缩。
11.可选的，所述支撑盘底端设置有四个第二弧形槽，其中；四个所述弧形杆一端能够穿插四个所述第二弧形槽。
12.相对于现有技术，本实用新型实施例具有以下有益效果：现有技术中，展示台多为一个整体，与现有技术相比，通过不同位置的四个插块穿插四个插槽的工作，让四个扇形块组合呈一个能够转动的圆形件，利于中型医疗设备展示平台的全范围展示，其结构拆装方便，且使用灵活，增加了展示工作多次使用的效率。
附图说明
13.下面结合附图和实施例对本实用新型进一步说明。
14.图1示出了本实用新型的结构示意图；

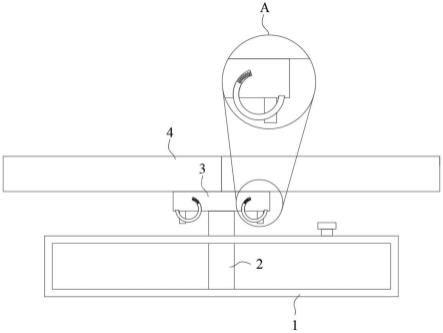

15.图2示出了本实用新型的正视图；
16.图3示出了本实用新型的图1中a处放大示意图；
17.图4示出了本实用新型的俯视单个扇形块拆分状态图；
18.图5示出了本实用新型的单个扇形块侧视图。
19.图中
20.1、充水基座；
21.2、支撑柱；
22.3、支撑盘；
23.4、扇形块；
24.5、插块；51、矩形块；52、四棱台块；
25.6、插槽；61、矩形孔；62、四棱台槽；
26.7、插柱；
27.8、插孔；
28.9、第一弧形槽；
29.10、弧形杆；
30.11、弧形孔；
31.12、弯曲弹簧；
32.13、第二弧形槽。
具体实施方式
33.现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。
34.请参阅图1，图1示出了本实用新型的结构示意图；请参阅图2，图2示出了本实用新型的正视图；请参阅图3，图3示出了本实用新型的图1中a处放大示意图；请参阅图4，图4示出了本实用新型的俯视单个扇形块拆分状态图；请参阅图5，图5示出了本实用新型的单个扇形块侧视图；如图1-5所示，一种中型医疗设备展示平台，包括：充水基座1，设置在所述充水基座1上的支撑柱2，转动设置在所述支撑柱2顶端的支撑盘3，设置在所述支撑盘3上的四组扇形块4，设置在四组所述扇形块4一侧的四个插块5以及设置在四组所述扇形块4另一侧的四个插槽6；四个所述插槽6与四个所述插块5一一对应，其中；相互接近四组所述扇形块4，四个所述插块5能够穿插四个所述插槽6，以使四组所述扇形块4拼接，具体的，现有技术中，展示台多为一个整体，与现有技术相比，通过不同位置的四个插块5穿插四个插槽6的工作，让四个扇形块4组合呈一个能够转动的圆形件，利于中型医疗设备展示平台的全范围展示，其结构拆装方便，且使用灵活，增加了展示工作多次使用的效率，支撑柱2从充水基座1上端贯穿嵌合在充水基座1内壁底端，让支撑柱2不会载重后与充水基座1的连接处断裂，充水基座1可以通过充水增加重量，让其使用过程彭家稳定，不会造成中型医疗设备在展示过程中侧翻的问题。
35.可选的，所述插块5包括设置在所述扇形块4一侧的矩形块51以及一体设置在所述矩形块51上的四棱台块52，具体的，四棱台块52侧壁的倾斜方向自接近矩形块51的方向朝向远离矩形块51的方向，四棱台块52接近矩形块51的方向的端面面积大于四棱台块52远离矩形块51的方向的端面面积，让插块5的穿插工作受到引导作用而更加顺畅。
36.可选的，所述插槽6包括设置在所述扇形块4另一侧的矩形孔61以及连通所述矩形孔61的四棱台槽62，具体的，矩形块51和四棱台块52能分别吻合穿插矩形孔61的四棱台槽62，增加了插块5与插槽6插接过程中的多方向多角度的受力面，保证了插接工作的牢固性。
37.可选的，四组所述扇形块4底端设置有四个插柱7；所述支撑盘3上设置有四个插孔8，其中；操作四个所述扇形块4下降，四个所述插柱7能够穿插四个所述插孔8，以使四个所述扇形块4下抵所述支撑盘3，具体的，四个插孔8的深度小于四个插柱7的高度，四个插孔8
38.能通过四个插柱7对四组扇形块4在水平方向起到定位作用，此种状态下四组扇形块4只能升降而不能前后或者左右移动，且四个插孔8的内径与四个插柱7的外径相等，四个插柱7不会受相对压力作用而杠杆翘起。
39.可选的，所述支撑盘3底端设置有四个第一弧形槽9，四个所述第一弧形槽9内穿插有四个弧形杆10；四个所述插柱7上设置有四个弧形孔11，其中；四个所述插柱7穿插四个所述插孔8后，顺时针旋转四个所述弧形杆10，以使四个所述弧形杆10穿插四个所述弧形孔11，具体的，四个弧形孔11的内外径、四个弧形杆10的内外径和四个第一弧形槽9的内外径相等，四个第一弧形槽9能让四个弧形杆10的转动轨迹被限位，四个弧形杆10在转动过程中穿插四个弧形孔11，让四个插柱7的穿插位置被锁定，让四个插柱7得到垂直方向的限位作用力，四个插柱7不在能够通过上升工作与四个插孔8分离。
40.可选的，四个所述第一弧形槽9与四个所述弧形杆10之间分别设置有四个弯曲弹簧12，其中；逆时针旋转四个所述弧形杆10，四个所述弯曲弹簧12能够压缩，具体的，四个弧形杆10穿插四个弧形孔11的状态下，四个弯曲弹簧12处于不受力状态，待松开处于压缩状态的四个弯曲弹簧12，四个弯曲弹簧12复位拉伸，使四个弧形杆10穿插四个弧形孔11的工作自动化进行，并保持在此穿插状态，让四个插柱7的受到的定位作用更加牢固。
41.可选的，所述支撑盘3底端设置有四个第二弧形槽13，其中；四个所述弧形杆10一端能够穿插四个所述第二弧形槽13，具体的，四个第二弧形槽13的内外径与四个弧形杆10的内外径相等，四个弧形杆10弹性活动至最终状态而不产生与相接触零件之间的间隙，为四个弧形杆10的锁定状态提供了防护作用，避免四个弧形杆10在工作状态时，轻易受力活动。
