供水系统空管灌水控制方法与流程

本发明涉及供水系统使用方法领域，特别是一种在供水系统第一次使用和自来水管道停水后再次来水，供水系统的水泵运行将水抽入至供水系统出水端到用户用水管道之间的空管内时，通过安装在供水系统出水端上的压力传感器压力值，经预先输入至供水系统控制设备内的数据控制供水系统变频器输入至供水系统水泵的电源频率，从而控制供水系统水泵的工作模式，当空管管道内的压力低于设定值以下，供水系统的水泵在控制设备、变频器作用下工作在空管灌水模式，水泵处于低流量低扬程工作状态下，当空管管道内的压力高于设定值后，供水系统的水泵在控制设备、变频器作用下工作在正常供水模式，变频器输入至水泵的电源频率随着供水系统出水端的出水压力与控制设备设定的目标压力值差值变化而变化，防止了没有相关控制方法的普通供水系统空管灌水时，因空管管道补水时所需扬程不高，空管管道补水时间较长，水泵长时间处于满负荷大流量工作状态，容易造成水泵工作时振动、噪音大，耗电量大，甚至导致水泵电机线圈过热而烧毁、水泵叶轮损坏缺点的供水系统空管灌水控制方法。

背景技术：

供水系统是把欠压的自来水通过供水系统增压后，然后输入到高层建筑住户管道中，使高层住户能正常使用到自来水的设施，当第一次使用供水系统或自来水管道停水后再次来水时，供水系统的水泵运行将水抽入至供水系统出水端到用户用水管道之间的管道内叫做空管灌水，现有的供水系统在进行空管灌水作业时，没有一种合适的控制方法，供水系统的水泵一直工作在低扬程、大流量模式下，因为空管管道补水时间一般较长，水泵长时间处于大流量满负荷工作状态(当水泵在过低扬程工作时，其流量大大超过其额定流量，水泵的水流量和水泵的轴功率是成正比，水流量越大水泵的轴功率也就越大、相应水泵的电机负荷也就越大)，容易造成水泵工作时振动、噪音大，耗电量大，甚至导致水泵电机线圈过热而烧毁。

技术实现要素：

为了克服现有的供水系统在进行空管灌水作业时，因没有一种合适的控制方法，供水系统水泵长时间处于大流量满负荷工作状态，容易造成水泵工作时振动、噪音大，耗电量大，甚至导致水泵电机线圈过热而烧毁的弊端，本发明提供了一种在供水系统第一次使用和自来水管道停水后再次来水，供水系统的水泵运行将水抽入至供水系统出水端到用户用水管道之间的空管内时，通过安装在供水系统出水端上的压力传感器压力值，经预先输入至供水系统控制设备内的数据控制供水系统变频器输入至供水系统水泵的电源频率，从而控制供水系统水泵的工作模式，当空管管道内的压力低于设定值以下，供水系统的水泵在控制设备、变频器作用下工作在空管灌水模式，水泵处于低流量低扬程工作状态下，当空管管道内的压力高于设定值后，供水系统的水泵在控制设备、变频器作用下工作在正常供水模式，变频器输入至水泵的电源频率随着供水系统出水端的出水压力与控制设备设定的目标压力值差值变化而变化，防止了没有相关控制方法的普通供水系统空管灌水时，因空管管道补水时所需扬程不高，空管管道补水时间较长，水泵长时间处于满负荷大流量工作状态，容易造成水泵工作时振动、噪音大，耗电量大，甚至导致水泵电机线圈过热而烧毁、水泵叶轮损坏缺点的供水系统空管灌水控制方法。

本发明解决其技术问题所采用的技术方案是：

供水系统空管灌水控制方法，其特征在于先预设供水系统水泵的两种工作模式，一种是水泵空管灌水模式，另一种是水泵正常供水模式，然后通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于最低压力值下，供水系统的变频器输出至水泵的最低电源启动频率，再通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，供水系统的水泵工作在空管灌水模式，最后通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值以上，供水系统的水泵工作在供水模式。

所述的通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于最低压力值下，供水系统的变频器输出至水泵的最低电源启动频率，最低电源启动频率高于0.5Hz。

所述的通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，供水系统的水泵工作在空管灌水模式后，当供水系统的水泵工作往空管内灌水时，管道内水压逐渐增高，供水系统的变频器在压力传感器及控制设备作用下输出至水泵的电源频率逐渐增高，当管道内水压上升到一定值，压力传感器所检测到的压力值高于控制设备设定的压力值以上时，在供水系统控制设备作用下，供水系统的水泵退出空管灌水模式。

所述的通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，供水系统的水泵工作在空管灌水模式后，当供水系统的水泵工作往空管内灌水时，供水系统的变频器在压力传感器及控制设备作用下，输出至水泵的电源频率随供水系统出水端压力的上升而上升，也就是随管道内水压上升而上升，供水系统出水端压力没有变化时，在供水系统控制设备作用下，供水系统的变频器输出电源频率不变。

所述的通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值以上，供水系统的水泵工作在供水模式后，当使用中自来水突然停水，空管管道内的水压逐渐降低，在管道内水压降低到一定值，压力传感器所检测到的压力值处于一定压力值下，自来水管道再次来水时，在供水系统控制设备作用下，供水系统的水泵再次进入空管灌水模式。

所述的通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值以上，供水系统的水泵工作在供水模式后，供水系统的变频器在压力传感器及控制设备作用下，输出至水泵的电源频率随供水系统出水端的出水压力与控制设备设定的目标压力差值变化而变化，差值越大，输出电源频率变化的速度越快，差值越小，输出电源频率变化的速度减慢，供水系统出水端的出水压力小于控制设备设定的目标压力值时，频率增加，供水系统出水端的出水压力大于控制设备设定的目标压力值时，输出电源频率减少，直到差值为零，供水系统变频器输出的电源频率进入恒定状态，供水系统出水端输出的水压保持恒定状态。

本发明有益效果是：使用时，当供水系统第一次使用和自来水管道停水后再次来水，供水系统的水泵运行将水抽入至供水系统出水端到用户用水管道之间的空管内时，当空管管道内的压力低于设定值以下，供水系统在控制设备、变频器作用下自动工作在空管灌水模式，水泵处于低流量低扬程工作状态下；当空管管道内的压力高于设定值后，供水系统在控制设备、变频器作用下自动工作在正常供水模式，变频器输入至水泵的电源频率随着供水系统出水端的出水压力与控制设备设定的目标压力值差值变化而变化。本发明能根据供水系统出水端上压力传感器输出至供水系统控制设备信号输入端的不同压力值，在控制设备作用下，自动使供水系统的水泵在空管灌水模式和正常供水模式之间转换，防止了没有相关控制方法的普通供水系统空管灌水时，因空管管道补水时所需扬程不高，空管管道补水时间较长，水泵长时间处于满负荷大流量工作状态，容易造成水泵工作时振动、噪音大，耗电量大，甚至导致水泵电机线圈过热而烧毁、水泵叶轮损坏的弊端。

附图说明

下面结合附图和实施例对本发明做进一步说明。

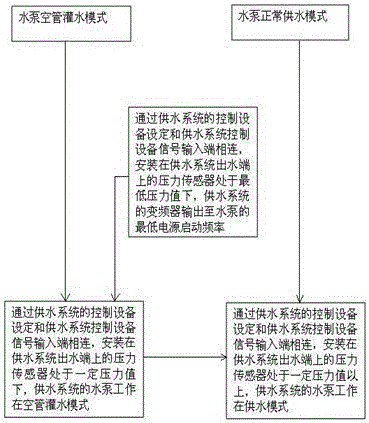

图1是本发明工作流程框图。

具体实施方式

由图1中所示，供水系统空管灌水控制方法，先预设供水系统水泵的两种工作模式，一种是水泵空管灌水模式，另一种是水泵正常供水模式，然后通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于最低压力值下，供水系统的变频器输出至水泵的最低电源启动频率，再通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，供水系统的水泵工作在空管灌水模式，最后通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值以上，供水系统的水泵工作在供水模式。通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于最低压力值下，供水系统的变频器输出至水泵的最低电源启动频率，最低电源启动频率高于0.5Hz。通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，供水系统的水泵工作在空管灌水模式后，当供水系统的水泵工作往空管内灌水时，管道内水压逐渐增高，供水系统的变频器在压力传感器及控制设备作用下输出至水泵的电源频率逐渐增高，当管道内水压上升到一定值，压力传感器所检测到的压力值高于控制设备设定的压力值以上时，在供水系统控制设备作用下，供水系统的水泵退出空管灌水模式。通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，二次系统的水泵工作在空管灌水模式后，当供水系统的水泵工作往空管内灌水时，供水系统的变频器在压力传感器及控制设备作用下，输出至水泵的电源频率随供水系统出水端压力的上升而上升，也就是随管道内水压上升而上升，供水系统出水端压力没有变化时，在供水系统控制设备作用下，供水系统的变频器输出电源频率不变。通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值以上，供水系统的水泵工作在供水模式后，当使用中自来水突然停水，空管管道内的水压逐渐降低，在管道内水压降低到一定值，压力传感器所检测到的压力值处于一定压力值下，自来水管道再次来水时，在供水系统控制设备作用下，供水系统的水泵再次进入空管灌水模式。通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值以上，供水系统的水泵工作在供水模式后，供水系统的变频器在压力传感器及控制设备作用下，输出至水泵的电源频率随供水系统出水端的出水压力与控制设备设定的目标压力差值变化而变化，差值越大，输出电源频率变化的速度越快，差值越小，输出电源频率变化的速度减慢，供水系统出水端的出水压力小于控制设备设定的目标压力值时，频率增加，供水系统出水端的出水压力大于控制设备设定的目标压力值时，输出电源频率减少，直到差值为零，供水系统变频器输出的电源频率进入恒定状态，供水系统出水端输出的水压保持恒定状态。

图1中所示，本发明使用前，先预设供水系统水泵的两种工作模式，一种是水泵空管灌水模式，另一种是水泵正常供水模式。然后通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于最低压力值下，供水系统的变频器输出至水泵的最低电源启动频率，本实施例设定的最低电源启动频率高于0.5Hz；设定最低电源启动频率是防止空管内无压力时，供水系统的水泵刚开始工作时，电源输入端因无一定频率的电源输入，造成不启动。再通过供水系统的控制设备设定和供水系统控制设备信号输入端相连，安装在供水系统出水端上的压力传感器处于一定压力值下，供水系统的水泵工作在空管灌水模式，本实施例设定的一定压力值是控制设备设定的目标压力值的百分之六十，例如，本实施例控制设备设定的目标压力值是1Mpa，那么，设定的一定压力值就是0.6 Mpa，当供水系统出水端压力低于0.6 Mpa时，在供水系统的控制设备、变频器作用下，供水系统的水泵工作在空管灌水模式，水泵处于低扬程低流量工作状态下；供水系统的水泵工作在空管灌水模式后，当供水系统的水泵工作往空管灌水时，管道内水压逐渐增高，供水系统的变频器在压力传感器及控制设备作用下输出的电源频率逐渐增高，当管道内水压上升到一定值，压力传感器所检测到的压力值等于或高于控制设备设定的压力值0.6 Mpa以上时，在供水系统控制设备作用下，供水系统的水泵退出空管灌水模式，进入供水模式。在供水系统的水泵工作在空管灌水模式后，当供水系统的水泵工作往空管内灌水时，供水系统的变频器在压力传感器及控制设备作用下，输出至水泵的电源频率随供水系统出水端压力的上升而上升，也就是随管道内水压上升而上升，供水系统出水端压力没有变化时输出电源频率也不发生变化，直到压力值等于或大于0.6 Mpa时，供水系统的水泵退出空管灌水模式，进入供水模式。供水系统的水泵工作在供水模式后，也就是供水系统出水端压力值等于或高于0.6 Mpa时，供水系统的变频器在压力传感器及控制设备作用下，输出至水泵的电源频率随着供水系统出水端出水压力与控制设备设定的目标压力差值变化而变化，差值越大，输出电源频率变化的速度越快（供水系统出水端出水压力小于控制设备设定的目标压力值时，输出电源频率增加；供水系统出水端出水压力大于控制设备设定的目标压力值时，输出电源频率减少），当差值为零时，输出电源频率不变，也就是若此时供水系统出水端出水压力值为0.7Mpa，因0.7Mpa小于控制设备设定的目标压力值1Mpa，此时输出电源频率增加，若出水压力值为0.8Mpa时，因其仍小于控制设备设定的目标压力值，输出电源频率仍增加，但电源频率增加的速度比0.7Mpa时慢，若出水压力值为1.1Mpa时，因1.1Mpa大于目标压力值，此时电源频率减少，直至次供水系统出水端出水压力值等于目标压力值1Mpa，此时电源频率不变，供水系统变频器输出的电源频率进入恒定状态。本发明能根据供水系统出水端上压力传感器输出至供水系统控制设备信号输入端的不同压力值，在控制设备作用下，自动使供水系统的水泵在空管灌水模式和正常供水模式之间转换，防止了没有相关控制方法的普通供水系统空管灌水时，因空管管道补水时所需扬程不高，空管管道补水时间较长，水泵长时间处于满负荷大流量工作状态，容易造成水泵工作时振动、噪音大，耗电量大，甚至导致水泵电机线圈过热而烧毁、水泵叶轮损坏的弊端。应当说明的是，本实施例为本发明较佳实例，并不用以限制本发明，凡在本发明原则范围内做任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
