一种具有旋转伸缩一体式清洗喷杆的坐便器的制作方法

本实用新型涉及坐便器领域，具体涉及一种具有旋转伸缩一体式清洗喷杆的坐便器。

背景技术：

智能坐便器是普通坐便器升级换代的产品，它具有普通坐便器具有的功能，同时又结合了自动冲水、座圈加热、臀部清洗、女性清洗、按摩通便和暖风烘干等非常舒适和实用的功能，让如厕变得轻松愉快。水洗比用纸巾擦拭更健康、更干净，在未来的趋势当中符合人们的健康和环保发展的理念。

水洗方式多采用喷杆式清洗，市面上现有的智能坐便器的喷杆多为伸缩式，由于伸缩式喷杆只能前后清洗，不能左右清洗，具有局部无法清洗的情况，缺点明显。

技术实现要素：

针对现有技术中存在的问题，本实用新型的目的在于提出一种具有旋转伸缩一体式清洗喷杆的坐便器的技术方案。

所述的一种具有旋转伸缩一体式清洗喷杆的坐便器，其特征在于：包括坐便器座、水箱和喷杆，水箱内设有第一支架，第一支架上设有第一步进电机和钢带，钢带上设有第二支架，第一步进电机通过钢带驱动第二支架移动；所述第二支架上设有第二步进电机，所述喷杆的一端通过第三支架设置在坐便器座内，喷杆的另一端通过联轴器与第二步进电机配合，第二步进电机通过联轴器驱动喷杆旋转，喷杆位于坐便器座内的一端设有喷口。

所述的一种具有旋转伸缩一体式清洗喷杆的坐便器，其特征在于：所述水箱的一侧设有扶手，扶手上设有按键板。

所述的一种具有旋转伸缩一体式清洗喷杆的坐便器，其特征在于：所述喷杆与所述第三支架之间设有第一密封圈，第三支架与所述坐便器座之间设有第二密封圈。

所述的一种具有旋转伸缩一体式清洗喷杆的坐便器，其特征在于：所述坐便器座上设有坐便器座圈。

本实用新型的有益效果是：本实用新型包括第一步进电机和第二步进电机，第一步进电机驱动喷杆移动，第二步进电机驱动喷杆旋转，两个步进电机使喷杆可前后或左右清洗，实现真正的宽幅清洗，达到彻底清洗的目的。本装置的喷杆旋转功能和伸缩功能可以任意组合使用，以适应不同的人群，符合未来智能坐便器的人性化发展的方向。

附图说明

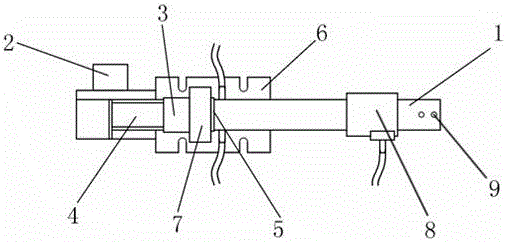

图1为本实用新型的结构示意图；

图2为喷杆的正视图；

图3为喷杆的侧视图；

其中：1-喷杆，2-第一步进电机，3-第二步进电机，4-钢带，5-联轴器，6-第一支架，7-第二支架，8-第三支架，9-喷口，10-扶手，11-水箱，12-坐便器座。

具体实施方式

下面结合说明书附图对本实用新型作详细说明。

本实用新型包括坐便器座12、水箱11和喷杆1，水箱11内设有第一支架6，第一支架6上设有第一步进电机2和钢带4，钢带4上设有第二支架7，第一步进电机2通过钢带4驱动第二支架7移动；第二支架7上设有第二步进电机3，喷杆1的一端通过第三支架8设置在坐便器座12内，喷杆1的另一端通过联轴器5与第二步进电机3配合，喷杆1与联轴器5连接的一端位置水箱11内；第一步进电机2用于驱动喷杆1在第三支架8上伸缩，第二步进电机3用于驱动喷杆1旋转；喷杆1位于坐便器座12内的一端设有喷口9，喷口9用于喷洒液体，使用时，喷杆1位于水箱11内的一端吸水，吸来的水从喷杆1的喷口9喷出；坐便器座12上设有坐便器座圈。水箱11一侧设有扶手10，扶手10上设有按键板，使用者可以通过按键板控制喷杆的运动或喷水；喷杆的旋转和伸缩移动相互独立，互不干涉，喷杆1旋转功能和伸缩功能可以根据需要进行任意组合使用；使用时，喷杆从1第三支架8伸向坐便器座12，喷杆1做伸缩或旋转运动，可进行前后或左右清洗，实现真正的宽幅清洗，达到彻底清洗的目的。

作为优选方案，喷杆1与第三支架8之间设有第一密封圈，第三支架8与坐便器座12之间设有第二密封圈，第一密封圈和第二密封圈均能提高装置的密封性能。
