一种智能马桶盖的流量控制减压装置的制作方法

本实用新型属于智能马桶技术领域，涉及一种智能马桶盖的流量控制减压装置。

背景技术：

智能马桶起初用于医疗和老年保健，洁身功能可有效减少所有人群的肛门疾病以及女性下身部位的细菌感染，大大减少妇科疾病和肛肠类疾病的患病率。智能马桶拥有许多特别的功能：如臀部清净、下身清净、移动清净、坐圈保温、暖风烘干、自动除臭、静音落座等，而相应的功能则需要相应的结构进行支撑，如臀部清净、下身清净以及马桶冲洗则需要喷淋头进行喷射，而喷淋头的水流则需要通过流量控制装置进行控制。

如中国实用新型专利申请(申请号：201020183339.7)公开了一种智能马桶的冲水机构，在进水四通管的左右两侧分别对称螺接有陶瓷洗刷管及陶瓷虹吸管，陶瓷洗刷管、陶瓷虹吸管的另一侧均依次连接有开关阀膜组件、电磁阀固定座及脉冲电磁阀组件，所述的陶瓷洗刷管、陶瓷虹吸管均包括有进水管路与出水管路，进水管路与出水管路通过开关阀膜组件及脉冲电磁阀组件控制导通或闭合，脉冲电磁阀组件与智能马桶的主控板电连接，该冲水机构通过电磁阀进行控制，能够实现正常的喷淋功能，但是如果遇到自来水停水，那么管体内部会产生一定的真空，此时如果马桶堵塞等导致马桶内水位上升进而浸没喷淋头时，那么开启时水管内的真空会导致喷淋头将马桶内的污水倒吸，从而影响使用性能，进一步的，由于自来水水压较大，如果缺乏调节罐体内流量的阀体或者该调节流量的阀体出现故障等，那么进入管体内的水压将过大，容易损坏管体内的其他智能部件，安全性较差。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提出了一种智能马桶盖的流量控制减压装置，该智能马桶盖的流量控制减压装置具有较高的安全性。

本实用新型的目的可通过下列技术方案来实现：一种智能马桶盖的流量控制减压装置，包括管体，所述管体的一端具有进水口，另一端设有出水口，其特征在于，所述管体在进水的一端连接有用于控制管体通断的电磁阀，管体在出水的一端连接有用于控制管体流量的调节阀，所述管体在出水的一端侧壁上开设有泄压孔，该泄压孔分别与管体内腔及出水口相连通，所述管体内还设有当出水口出水时能够阻断泄压孔的控制结构。

水由进水口进入管体，由于控制结构在出水口出水时能够阻断泄压孔，因此水能够经过电磁阀和调节阀后由出水口流出，在此过程中电磁阀用于控制管体的通断，当自来水停水而产生负压时，泄压孔能够开启，因此外部的空气能够通过泄压孔进入管体内，从而起到消除真空的作用，即使连接管体的喷头被浸没在水中也能够避免管体出现倒吸的现象，从而对管体内部件起到保护，并防止污物进入管体，因此安全性更高，再进一步，本流量控制减压装置如果出现调节阀故障或者失效而无法调节流量，此时开启电磁阀时管体内较大的压力能够使水由泄压孔排出，从而起到减压作用，对管体内的智能部件起到保护，安全性较高。

在上述的智能马桶盖的流量控制减压装置中，所述管体出水的一端具有筒状的泄压部，所述泄压部的一端通过过水孔与调节阀的内腔相连通，泄压部的另一端固连有筒状的端盖，所述泄压部与端盖之间形成泄压腔，所述出水口开设在泄压部的侧壁上，所述泄压孔开设在端盖的侧壁上，所述控制结构设置在泄压腔内并位于过水孔与泄压孔之间。过水孔与出水口始终连通，水通过调节阀后进入泄压腔，然后由泄压腔侧壁上的出水口流出，而控制结构则在泄压腔内控制泄压孔与过水孔之间的通断端盖的设置便于泄压腔内部件的安装。

在上述的智能马桶盖的流量控制减压装置中，所述控制结构包括阀芯，所述阀芯上固连有环形的密封垫，所述阀芯沿泄压部轴向滑动连接在泄压腔内，上述过水孔与泄压孔分别位于阀芯的两侧，所述端盖的边沿周向具有环形的密封凸沿，且当出水口出水时在水压作用下阀芯上的密封垫抵靠在密封凸沿上，所述阀芯与端盖之间还设有当出水口停止出水时能够使阀芯上的密封垫脱离密封凸沿的复位弹簧。当出水口出水时，过水孔进入泄压腔内的水流压力能够使阀芯的密封垫抵靠在密封凸沿上，从而将泄压腔分隔，使得泄压孔被阻断，而当出现自来水停水产生负压时复位弹簧的弹力以及管体内的负压能够使阀芯脱离密封凸沿，即泄压孔与管体内腔连通，外部的空气能够通过泄压孔进入管体内，起到消除真空的作用，同样，如果调节阀失效时，管体内较大的水压也能够顶开阀芯，使得密封垫脱离密封凸沿，因此管体内的水能够从泄压孔排出，起到减压作用，当然在实际加工过程中控制结构也可以直接使用电磁控制阀来代替。

在上述的智能马桶盖的流量控制减压装置中，所述阀芯朝向端盖的一端固连有阀杆，所述端盖内端面上具有导向管，所述阀杆滑动插接在导向管内，所述复位弹簧套设在阀杆上，且复位弹簧的一端抵压在阀芯上，另一端抵压在端盖内端面上。阀杆与导向管配合，对阀芯的一端进行连接和支撑，使得阀芯移动更加稳定。

在上述的智能马桶盖的流量控制减压装置中，所述阀芯朝向过水孔的一端具有限位管，所述限位管滑动插接在过水孔内，所述限位管的侧壁上周向开设有若干过水缺口。限位管用于对阀芯的另一端进行支撑和导向，使得阀芯保持稳定，而过水缺口则用于连通过水孔与泄压腔。

在上述的智能马桶盖的流量控制减压装置中，所述端盖的外侧面边沿周向具有环形的连接凸沿，所述连接凸沿端面上周向开设有连接槽，所述泄压部的端口边沿插接在连接槽内，所述连接凸沿上还具有若干卡接部，该若干卡接部上均开设有卡接槽，所述泄压部的外壁上具有若干卡接柱，所述卡接柱卡接在卡接槽内。将端盖套设在泄压部上后旋转一定角度并使卡接柱卡入卡接槽内，从而对端盖起到连接固定，该结构使得端盖的拆装方便快捷。

在上述的智能马桶盖的流量控制减压装置中，所述管体内设有水温传感器，所述管体上还开设有测温腔，所述测温腔通过连接孔与管体内腔相连通，所述管体开设连接孔的一段的长度方向与连接孔的长度方向相垂直，所述水温传感器插接固连在测温腔内。水温传感器能够对管体内的水进行测温，然后将信息反馈给控制系统，控制系统根据反馈的信息来控制智能马桶上的加热系统来调节合适的水温，水流在穿过管体时部分进入测温腔内，由于连接孔的长度方向与该段管体的长度方向向垂直，因此进入测温腔内的水流速较小，从而提高温度传感器检测的精度和准确性。

在上述的智能马桶盖的流量控制减压装置中，所述管体内还设有流量监测计，所述流量监测计包括叶轮和计数控制器，所述叶轮转动连接在管体内，所述计数控制器与叶轮相联接。流量监测计则将流量大小信息反馈给控制系统，控制系统根据该信息来控制调节阀，从而控制流量大小，使得喷射到人体上的水流具有较好的舒适性，其中水流穿过管体时作用于叶轮，使得叶轮旋转，即水流越大则叶轮的旋转速度越大，而计数控制器则能够检测叶轮的旋转速度，从而转化为水流流量。

在上述的智能马桶盖的流量控制减压装置中，所述管体的进水口固连有钢丝过滤网。钢丝过滤网安装在进水口处，能够在水流进入管体时就进行过滤，避免杂质进入管体后影响管体内部件的稳定性，提高安全性。

在上述的智能马桶盖的流量控制减压装置中，所述管体在钢丝过滤网与电磁阀之间设有单向阀。单向阀实现管体的单向出水，防止倒流而影响其他智能部件，提高安全性。

与现有技术相比，本智能马桶盖的流量控制减压装置具有以下优点：

1、由于水温传感器能够对管体内的水进行测温，然后将信息反馈给控制系统，控制系统根据反馈的信息来控制智能马桶上的加热系统来调节合适的水温，流量监测计则将流量大小信息反馈给控制系统，控制系统根据该信息来控制调节阀，从而控制流量大小，使得喷射到人体上的水流具有较好的舒适性。

2、由于管体内产生负压时泄压孔能够开启，因此外部的空气能够通过泄压孔进入管体内，从而起到消除真空的作用，即使连接管体的喷头被浸没在水中也能够避免管体出现倒吸的现象，从而对管体内部件起到保护，并防止污物进入管体，因此安全性更高。

3、如果调节阀失效时，管体内较大的水压也能够顶开阀芯，使得密封垫脱离密封凸沿，因此管体内的水能够从泄压孔排出，起到减压作用。

附图说明

图1是流量控制减压装置的立体结构示意图。

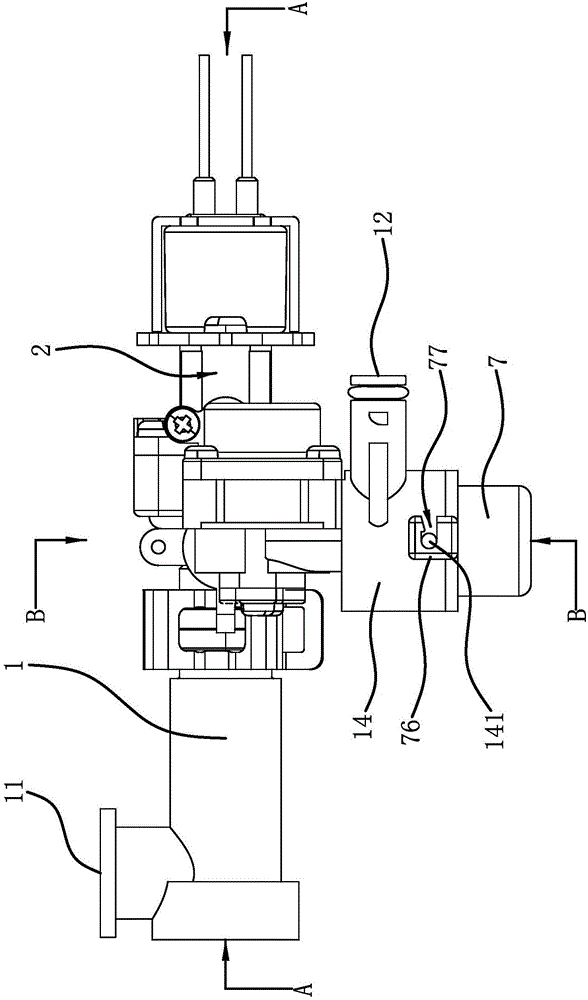

图2是流量控制减压装置的结构俯视图。

图3是图2中A-A处的结构剖视图。

图4是图2中B-B处的结构剖视图。

图5是图4中A处的结构放大图。

图中，1、管体；11、进水口；12、出水口；13、过水孔；14、泄压部；141、卡接柱；15、泄压腔；16、测温腔；17、连接孔；2、电磁阀；3、调节阀；4、水温传感器；5、流量监测计；51、叶轮；52、计数控制器；6、控制结构；61、阀芯；62、密封垫；63、复位弹簧；64、阀杆；65、限位管；651、过水缺口；7、端盖；71、泄压孔；72、密封凸沿；73、导向管；74、连接凸沿；75、连接槽；76、卡接部；77、卡接槽；8、钢丝过滤网；9、单向阀。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1、图2、图3所示，一种智能马桶盖的流量控制减压装置，包括管体1，管体1的一端具有进水口11，另一端设有出水口12，管体1内连接有电磁阀2和调节阀3，电磁阀2连接在管体1进水的一端并用于控制管体1通断，调节阀3连接在管体1在出水的一端并用于控制管体1流量，管体1内连接有水温传感器4和流量监测计5，所述管体1在出水的一端侧壁上开设有泄压孔71，该泄压孔71分别与管体1内腔及出水口12相连通，管体1内还设有当出水口12出水时能够阻断泄压孔71的控制结构6。水由进水口11进入管体1，由于控制结构6在出水口12出水时能够阻断泄压孔71，因此水能够依次经过电磁阀2、水温检测、流量监测及调节阀3后由出水口12流出，在此过程中电磁阀2用于控制管体1的通断，水温传感器4能够对管体1内的水进行测温，然后将信息反馈给控制系统，控制系统根据反馈的信息来控制智能马桶上的加热系统来调节合适的水温，流量监测计5则将流量大小信息反馈给控制系统，控制系统根据该信息来控制调节阀3，从而控制流量大小，使得喷射到人体上的水流具有较好的舒适性，进一步的，当自来水停水而产生负压时，泄压孔71能够开启，因此外部的空气能够通过泄压孔71进入管体1内，从而起到消除真空的作用，即使连接管体1的喷头被浸没在水中也能够避免管体1出现倒吸的现象，从而对管体1内部件起到保护，并防止污物进入管体1，本流量控制减压装置如果出现调节阀3故障或者失效而无法调节流量，此时开启电磁阀2时管体1内较大的压力能够使水由泄压孔71排出，从而起到减压作用，对管体1内的智能部件起到保护，因此安全性更高。

具体来说，结合图图4、图5所示，管体1出水的一端具有筒状的泄压部14，泄压部14的一端通过过水孔13与调节阀3的内腔相连通，泄压部14的另一端固连有筒状的端盖7，泄压部14与端盖7之间形成泄压腔15，出水口12开设在泄压部14的侧壁上，泄压孔71开设在端盖7的侧壁上，控制结构6设置在泄压腔15内并位于过水孔13与泄压孔71之间，过水孔13与出水口12始终连通，水通过调节阀3后进入泄压腔15，然后由泄压腔15侧壁上的出水口12流出，而控制结构6则在泄压腔15内控制泄压孔71与过水孔13之间的通断端盖7的设置便于泄压腔15内部件的安装。控制结构6包括阀芯61，阀芯61上固连有环形的密封垫62，阀芯61沿泄压部14轴向滑动连接在泄压腔15内，过水孔13与泄压孔71分别位于阀芯61的两侧，端盖7的边沿周向具有环形的密封凸沿72，且当出水口12出水时在水压作用下阀芯61上的密封垫62抵靠在密封凸沿72上，阀芯61与端盖7之间还设有当出水口12停止出水时能够使阀芯61上的密封垫62脱离密封凸沿72的复位弹簧63，当出水口12出水时，过水孔13进入泄压腔15内的水流压力能够使阀芯61的密封垫62抵靠在密封凸沿72上，从而将泄压腔15分隔，使得泄压孔71被阻断，而出水口12停止出水时复位弹簧63的弹力以及管体1内的负压能够使阀芯61脱离密封凸沿72，即泄压孔71与管体1内腔连通，外部的空气能够通过泄压孔71进入管体1内，起到减压作用。阀芯61朝向端盖7的一端固连有阀杆64，端盖7内端面上具有导向管73，阀杆64滑动插接在导向管73内，复位弹簧63套设在阀杆64上，且复位弹簧63的一端抵压在阀芯61上，另一端抵压在端盖7内端面上，阀杆64与导向管73配合，对阀芯61的一端进行连接和支撑，使得阀芯61移动更加稳定。阀芯61朝向过水孔13的一端具有限位管65，限位管65滑动插接在过水孔13内，限位管65的侧壁上周向开设有若干过水缺口651，限位管65用于对阀芯61的另一端进行支撑和导向，使得阀芯61保持稳定，而过水缺口651则用于连通过水孔13与泄压腔15。端盖7的外侧面边沿周向具有环形的连接凸沿74，连接凸沿74端面上周向开设有连接槽75，泄压部14的端口边沿插接在连接槽75内，连接凸沿74上还具有若干卡接部76，该若干卡接部76上均开设有卡接槽77，泄压部14的外壁上具有若干卡接柱141，卡接柱141卡接在卡接槽77内，将端盖7套设在泄压部14上后旋转一定角度并使卡接柱141卡入卡接槽77内，从而对端盖7起到连接固定，该结构使得端盖7的拆装方便快捷。

管体1上还开设有测温腔16，测温腔16通过连接孔17与管体1内腔相连通，管体1开设连接孔17的一段的长度方向与连接孔17的长度方向相垂直，水温传感器4插接固连在测温腔16内，水流在穿过管体1时部分进入测温腔16内，由于连接孔17的长度方向与该段管体1的长度方向向垂直，因此进入测温腔16内的水流速较小，从而提高温度传感器检测的精度和准确性。流量监测计5包括叶轮51和计数控制器52，叶轮51转动连接在管体1内，计数控制器52与叶轮51相联接，水流穿过管体1时作用于叶轮51，使得叶轮51旋转，即水流越大则叶轮51的旋转速度越大，而计数控制器52则能够检测叶轮51的旋转速度，从而转化为水流流量。管体1的进水口11固连有钢丝过滤网8，钢丝过滤网8安装在进水口11处，能够在水流进入管体1时就进行过滤，避免杂质进入管体1后影响管体1内部件的稳定性，提高安全性。管体1在钢丝过滤网8与电磁阀2之间设有单向阀9，单向阀9实现管体1的单向出水，防止倒流而影响其他智能部件，提高安全性。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了管体1、进水口11、出水口12等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
