一种坐便器的冲洗装置的制作方法

本实用新型涉及坐便器领域，尤其涉及一种坐便器的冲洗装置。

背景技术：

现有坐便器的冲水方式有直冲式、漩涡式虹吸以及喷射式虹吸等，其中喷射式虹吸的冲水效果比较好，一般采用此种方式用于坐便器的冲水，喷射式冲水一般设有两路水源进行便污的冲洗，一路来自坐便器座圈周围的洗刷口，由胆包内壁向下流至排污口，另一路来自与排污口相对设置的喷射口，由喷射口直接将水喷向排污口，但是现有技术对于洗刷口和喷射口水流量的控制不到位，当外界水压变化时，容易导致冲水效果不理想。

技术实现要素：

本实用新型所要解决的技术问题在于，提供一种坐便器的冲洗装置，通过第一止回阀和第二止回阀防止胆包内的污水回流至洗刷喷嘴和喷射嘴内，通过限流阀保证洗刷喷嘴在不同水压状态下一直处于正常的冲水量。

为了解决上述技术问题，本实用新型提供了一种坐便器的冲洗装置，包括设于胆包上的洗刷喷嘴和喷射嘴，所述洗刷喷嘴内设有限流阀和第一止回阀，所述喷射嘴内设有第二止回阀。

作为上述方案的改进，所述第一止回阀设于洗刷喷嘴的出水口和限流阀之间。

作为上述方案的改进，胆包的座圈设有一圈洗刷水流通道，所述洗刷水流通道设有一个进水口以及多个出水口，所述洗刷喷嘴与进水口连通。

作为上述方案的改进，多个出水口沿洗刷水流通道均匀排布。

作为上述方案的改进，所述喷射嘴的开口与坐便器的排污管道的进污口相向设置。

作为上述方案的改进，所述洗刷喷嘴和喷射嘴均由陶瓷制成。

作为上述方案的改进，所述胆包为陶瓷体。

作为上述方案的改进，还包括双水路脉冲电磁阀，所述双水路脉冲电磁阀的进水端与外部进水管连接，所述双水路脉冲电磁阀的两个出水端分别与洗刷进水管的进水口和喷射进水管的进水口连接，所述洗刷进水管的出水口与洗刷喷嘴连接，所述喷射进水管的出水口与喷射嘴连接。

实施本实用新型的实施例，具有如下有益效果：

本实用新型的坐便器包括设有两路冲水来源，一路来自洗刷喷嘴，另一路来自喷射嘴，通过两路水源实现快速排水，本实用新型通过第一止回阀防止胆包内的污水回流至洗刷喷嘴内，通过第二止回阀防止胆包内的污水回流至喷射嘴内，保证冲洗装置的洁净度，另外，本实用新型通过限流阀保证坐便器的冲水量控制在节水型坐便器标准内（小于6升），当外界水压（水流量）低于额定水压时，限流阀处于完全打开状态，当外界水压（水流量）高于额定水压时，限流阀限制水流量。

附图说明

图1是本实用新型坐便器的部分剖视图；

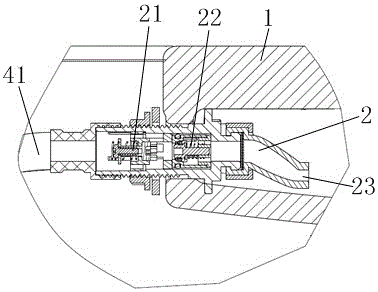

图2是图1中A部的局部放大图；

图3是图1中B部的局部放大图；

图4是本实用新型坐便器的结构示意图；

图5是本实用新型坐便器另一视觉的结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。仅此声明，本实用新型在文中出现或即将出现的上、下、左、右、前、后、内、外等方位用词，仅以本实用新型的附图为基准，其并不是对本实用新型的具体限定。

参见附图1至附图5，本实用新型公开了一种坐便器的冲洗装置，包括设于胆包1上的洗刷喷嘴2和喷射嘴3，所述洗刷喷嘴2内设有限流阀21和第一止回阀22，所述喷射嘴3内设有第二止回阀31。

优选的，所述第一止回阀22设于洗刷喷嘴2的出水口23和限流阀21之间，防止胆包1内的污水进入限流阀21内，污染限流阀21。

其中所述胆包1的座圈11设有一圈洗刷水流通道（附图中未显示），所述洗刷水流通道设有一个进水口以及多个出水口，所述洗刷喷嘴2与进水口连通，洗刷进水管41的水通过洗刷喷嘴2后通过进水口进入到洗刷水流通道内，洗刷水流通道内的水通过多个出水口流出，然后通过胆包1内壁流至进污口，多个出水口优选沿洗刷水流通道均匀排布。

其中所述喷射嘴3的开口与坐便器的排污管道的进污口相向设置，喷射进水管42的水经由喷射嘴3后直接喷向排污管道的进污口，洗刷喷嘴2和喷射嘴3的水在排污管道的进污口汇合，将便污由排污管道排出。

所述洗刷喷嘴2和喷射嘴3均由陶瓷制成，所述胆包1为陶瓷体。

进一步地，本实用新型还包括双水路脉冲电磁阀4，所述双水路脉冲电磁阀4的进水端与外部进水管43连接，所述双水路脉冲电磁阀4的两个出水端分别与洗刷进水管41的进水口和喷射进水管42的进水口连接，所述洗刷进水管41的出水口与洗刷喷嘴2连接，所述喷射进水管42的出水口与喷射嘴3连接。

本实用新型通过双水路脉冲电磁阀4实现防虹吸功能，可以进一步防止污水倒流，从而保护装置。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
