一种新型妇科用冲洗装置的制作方法

本实用新型涉及医疗器械技术领域，具体为一种新型妇科用冲洗装置。

背景技术：

医务人员在对患有妇科疾病的患者进行清洗时，目前的临床冲洗方式多为人工操作，俗称“灌洗”，灌洗压力过低，冲洗不彻底，冲洗液不能加温，保温，药剂浪费多，操作不易掌握控制，消毒标准达不到临床要求，不适应医院工作效率和卫生标准要求。也给妇产科面临的传统手工冲洗带来了过程中的不便和病人的不适，降低了医务人员的工作效率和给病人带来痛苦，需要浪费医务人员大量的时间和精力来整理处理，使清洗过程变得繁琐复杂，长此以往，大大增加了医务人员的工作难度。

技术实现要素：

本实用新型的目的在于提供一种新型妇科用冲洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型妇科用冲洗装置，包括车体、滚轮、清洗使用器和推手，所述车体一侧连接有软管，所述软管与液压阀连接，且所述液压阀与联轴器连接，所述联轴器与第二旋转轴连接，所述第二旋转轴与清洗使用器连接，所述车体底部设置有滚轮，且所述车体通过第一旋转轴与推手连接，所述第一旋转轴一侧设置有第一显示器和第二显示器，所述车体上侧设置有警示灯，所述警示灯一侧设置有第一调节开关和第二调节开关，所述第一调节开关和第二调节开关一侧设置有第二温度计和第一入料口，所述第二温度计和第一入料口一侧设置有第一温度计和第二入料口。

优选的，所述清洗使用器上设置有小孔。

优选的，所述液压阀内置有压力传感器。

优选的，所述警示灯设置有三种不同颜色。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，方便实用，该种新型妇科用冲洗装置通过工作人员将一些相关的药物分别通过第一入料口和第二入料口放入到小车内部储存罐，根据相应的第一显示器和第二显示器来调控药物的容量，这样设计方面工作人员更好的观察与调控药物容量，根据相应的第一温度计和第二温度计分别调控相应的温度，使之达到合适的温度，这样的设计可以给患者更加人性化的体验，根据指示灯的显示来判断各个部分是否达到使用要求，更好的调控此装置，是一个省时省力，科学便捷，安全高效，智能准确的医用妇科冲洗装置。

附图说明

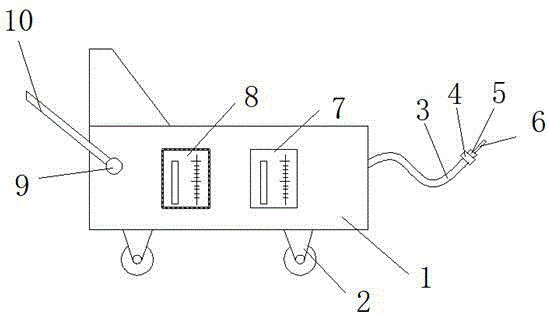

图1为本实用新型结构主视图；

图2为本实用新型结构俯视图；

图3为本实用新型结构的局部放大图。

图中：1 车体、2 滚轮、3 软管、4 液压阀、5 联轴器、6 清洗使用器、7 第一显示器、8 第二显示器、9 第一旋转轴、10 推手、11 第一温度计、12 第二温度计、13 第一调节开关、14 第二调节开关、15 警示灯、16 第一入料口、17 第二入料口、18 小孔、19 第二旋转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型妇科用冲洗装置，包括车体1、滚轮2、清洗使用器6和推手10，所述车体1一侧连接有软管3，所述软管3与液压阀4连接，所述液压阀4内置有压力传感器，便于控制药物射出的压力，且所述液压阀4与联轴器5连接，所述联轴器5与第二旋转轴19连接，所述第二旋转轴19与清洗使用器6连接，所述清洗使用器6上设置有小孔18，便于控制药物射出的流量，所述车体1底部设置有滚轮2，且所述车体1通过第一旋转轴9与推手10连接，所述第一旋转轴9一侧设置有第一显示器7和第二显示器8，所述车体1上侧设置有警示灯15，所述警示灯15设置有三种不同颜色，便于调控装置的性能，所述警示灯15一侧设置有第一调节开关13和第二调节开关14，所述第一调节开关13和第二调节开关14一侧设置有第二温度计12和第一入料口16，所述第二温度计12和第一入料口16一侧设置有第一温度计11和第二入料口17。

工作原理：该种新型妇科用冲洗装置在使用时，工作人员通过将一些相关的药物分别通过第一入料口16和第二入料口17放入到小车内部储存罐，根据相应的第一显示器7和第二显示器8来调控药物的容量，根据相应的第一温度计11和第二温度计12分别调控相应的温度，使之达到合适的温度，此时工作人员将清洗使用器6塞入患者体内，分别调节液压阀4的压力，第一调节开关13和第二调节开关14的流体流量的大小，从而达到清洗效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
