一种方便取纸的水箱的制作方法

本实用新型涉及水箱技术领域，特别涉及一种方便取纸的水箱。

背景技术：

现有的水箱大多只具备冲水洁厕功能，为了方便如厕，需要在卫生间内单独安装一个纸巾盒或纸巾架。水箱和纸巾盒需要分别安装在卫生间内的不同地方，这样一方面安装会变得较为繁琐，另一方面也不利于节约空间。

技术实现要素：

本实用新型的目的在于提供一种方便取纸的水箱，其同时具备冲水洁厕和取纸功能，安装更为简便，同时也节省了空间。

为实现上述目的，本实用新型采用以下技术方案：

一种方便取纸的水箱，包括水箱本体及纸巾盒，所述水箱本体上形成有与纸巾盒相适应的安装空间，所述纸巾盒位于所述安装空间上并与水箱本体固连。

优选地，所述纸巾盒与水箱本体通过螺钉进行固定。

优选地，所述纸巾盒与水箱本体胶水粘结或卡接。

优选地，所述安装空间设置在所述水箱本体的右下角处。

优选地，所述纸巾盒的顶壁上设有定位块，所述定位块上开设有贯穿纸巾盒顶壁的通孔，所述水箱本体上的对应位置设有与定位块相配合的定位槽，所述定位槽内开设有与通孔相适应的螺钉安装孔。

优选地，所述定位块上开设有减重槽。

优选地，所述纸巾盒的左侧前端和上侧前端分别向外延伸形成有凸沿，所述水箱本体上的对应位置设有与所述凸沿相适应的台阶。

优选地，所述纸巾盒的前侧设有盒盖，所述盒盖上设有一外凸的掀盖口。

优选地，所述纸巾盒底壁上设有两个开口，两个开口的位置与所述通孔的位置相适应。

优选地，所述纸巾盒的内部设有用于安装卷纸的固定轴。

采用上述技术方案后，本实用新型与背景技术相比，具有如下优点：

1.本实用新型将水箱和纸巾盒设计为一体，同时具备冲水洁厕和取纸功能，方便取纸，安装更为简便，同时也节省了空间。

2.纸巾盒上设有定位块，水箱本体上设有定位槽，组装时便于进行定位，同时也保证了组装精确度和产品品质。

3.纸巾盒上设计有凸沿，水箱本体上设计有台阶，通过凸沿与台阶的配合，将纸巾盒与水箱本体之间的缝隙错开，视觉上不会看的一条从前到后贯通的缝隙，提高了整体的美感。

附图说明

图1为本实用新型的立体示意图；

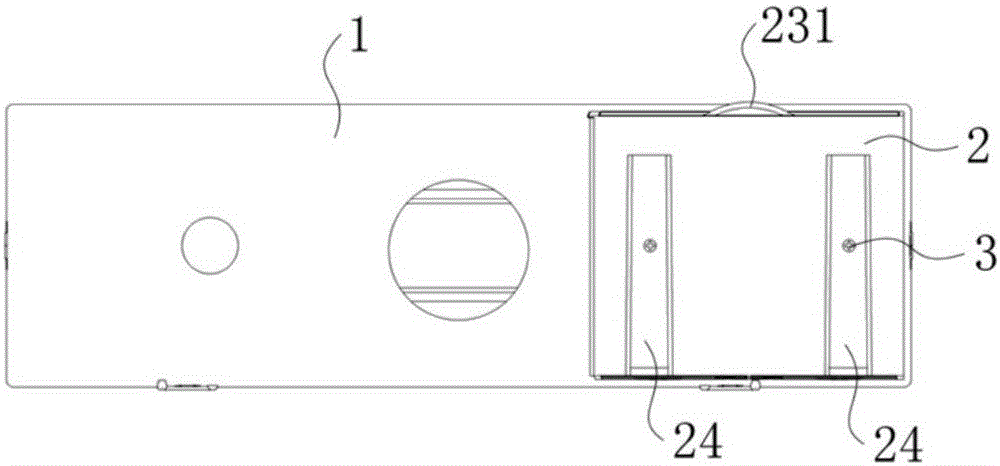

图2为本实用新型的仰视图；

图3为本实用新型的截面图；

图4为图3的A处放大图；

图5为本实用新型的分解示意图；

图6为图5的B处放大图；

图7为本实用新型纸巾盒的结构示意图；

图8为不带盒盖的纸巾盒的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

配合图1和图5所示，本实用新型公开了一种方便取纸的水箱，包括水箱本体1及纸巾盒2，其中：

配合图1和图5所示，水箱本体1上形成有与纸巾盒2相适应的安装空间100。在本实施例中，安装空间100设置在水箱本体1的右下角处。当然，安装空间100也可设置在水箱本体1的的其他位置，只要能够实现方便取纸即可，本实用新型不做具体限定。

纸巾盒2位于安装空间100上并与水箱本体1固连。纸巾盒2与水箱本体1可以通过螺钉进行固定，也可以采用胶水粘结或者卡接，只要能够实现将纸巾盒2固定在水箱本体1上即可，本实用新型对纸巾盒2与水箱本体1的连接方式不做具体限定。在本实施例中，纸巾盒2与水箱本体1通过螺钉进行固定。

配合图2、图3、图4、图5、图6及图7所示，纸巾盒2的顶壁上设有定位块21，定位块21上开设有贯穿纸巾盒2顶壁的通孔211，水箱本体1上的对应位置设有与定位块21相配合的定位槽11，定位槽11内开设有与通孔211相适应的螺钉安装孔111，这样就可以用螺钉3依次穿过通孔211、螺钉安装孔111，将纸巾盒2固定在水箱本体1上。在本实施例中，定位块21上开设有减重槽212，这样一方面可以减轻纸巾盒2的重量，另一方面也节省了材料。

配合图5、图6、图7及图8所示，纸巾盒2的左侧前端和上侧前端分别向外延伸形成有凸沿22，水箱本体1上的对应位置设有与凸沿22相适应的台阶12。这样，通过凸沿22与台阶12的配合，将纸巾盒2与水箱本体1之间的缝隙错开，视觉上不会看的一条从前到后贯通的缝隙，提高了整体的美感。

配合图1、图2及图5所示，纸巾盒2的前侧设有盒盖23，盒盖23上设有一外凸的掀盖口231，这样当需要掀开盒盖23时，只需用手指轻轻掀动掀盖口231，就可以将盒盖23掀开。

配合图2、图3及图8所示，纸巾盒2底壁上设有两个开口24，两个开口24的位置与通孔211的位置相适应。两个开口24一方面可以作为卷纸的出纸口，另一方面在拆装纸巾盒2时，长杆螺丝刀可以穿过开口24对螺钉3进行拧转。

参考图8所示，纸巾盒2的内部设有用于安装卷纸的固定轴25。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
