浴室废热回收系统的制作方法

本实用新型涉及一种浴室废热回收系统。

背景技术：

能源和环境是当今世界突出的社会问题，这促使人们更多地意识到能源对人类的重要性，而愈来愈重视能源利用效率和节能技术的开发应用。在我们浴室洗澡的时候，洗浴废水里其实是含有大量可利用的热能，如果能有效利用，这部分热能可以帮助浴室经营者减轻一半的加热成本负担，同时对于优化浴室经营管理也具有极高的意义

如图1所示，是现在市面上的一种浴室废热回收系统，它首先将洗浴废水通过与浴室下水通道连接的落水管集中收集到废水池中，废水池的大小根据水量决定，然后利用进水管道将洗浴废热水统一输入废水能热水机里，同时通过自来水管接入干净冷水（常温），也就是说洗浴废热水和干净冷水要同时进入废水能热水机。废水能热水机内部进行热量交换。在此期间，洗浴废热水和干净冷水的温度进行交换，冷变热热变冷，但是水质互不影响，只是温度进行交换。热能交换后的两种水已经变成了洗浴废冷水（常温）和干净温水，从废水能热水机另一端流出，洗浴废冷水通过废水管可以流到下水道内，干净温水通过温水管进入保温水箱然后打入原有加热设备（锅炉、太阳能或热泵）中继续升温，最后我们可以看到，锅炉原来烧的是常温冷水，通过废水能热水机的热能回收之后，锅炉烧的就是30℃的温水，假设洗澡水是40℃，那现在只要再升温10℃就行了，一下子节省了一半的燃料。而废水能热水机本身的能耗非常少，只有一台水泵需要用电（水泵电耗：10吨水/1.5度电）。

但是这种浴室废热回收系统会存在一个缺陷：浴室里的废水不一定都是热水的，如果某个时间段流到废水池是热水，这样可以将废水中的热量传递给干净的水，但是突然某个时间段流到废水池内的是冷的废水了，这样冷的废水反而会将干净的水中的热量给带走，从而会大大降低浴室废热回收系统对热废水热量的利用率。

技术实现要素：

针对现有技术存在的不足，本实用新型在于提供一种浴室废热回收系统，该浴室废热回收系统可以阻止冷水进入到废水池内，提高浴室废热回收系统对热废水热量的利用率。

为实现上述目的，本实用新型提供了如下技术方案： 一种浴室废热回收系统，包括废水池、保温水箱和分别与废水池和保温水箱连通的废水能热水机，所述废水池上设有与浴室下水通道连通的落水管，所述废水能热水机上连接有自来水管，所述落水管的侧壁上连通有与下水道连接的下水管，所述下水管和在下水管与落水管连通处以下的落水管上均设有截止阀。

通过采用上述技术方案，通过设置在下水管和落水管上的两个截止阀来分别控制下水管和落水管的开启和关闭，从而可以选择性地将废水引入到废水池内，热的废水还是会通过落水管进入到废水池内，而冷的废水可以通过下水管直接全部排到下水道内，避免冷的废水影响到废水池内热的废水。

本实用新型进一步设置为：所述截止阀为球阀，两个截止阀的阀杆上分别铰接有推动其转动的推动杆，两根推动杆相互铰接，两根推动杆铰接后的长度大于或等于阀杆与推动杆形成的两个铰接点之间的最远距离。

通过采用上述技术方案，通过两根推动杆使两个截止阀上的阀杆联动起来，从而就不需要单个地去调节截止阀，方便操作人员去操作，调节起来也更为迅速，使冷水更加不易进入到废水池内。

本实用新型进一步设置为：当两个截止阀分别处于打开和关闭时，两根推动杆的铰接点处铰接有连接杆，所述废水池上设有机座，所述机座上设有推动连接杆和推动杆移动并带动两个阀杆转动的气缸。

通过采用上述技术方案，通过气缸来推动连接杆和推动杆的移动从而带动两个截止阀阀杆的移动，省去了人为去推动，使操作人员在操作的时候更为省力。

本实用新型进一步设置为：两根推动杆和连接杆之间通过转轴铰接，所述机座上设有沿气缸输出轴移动方向设置的滑槽，转轴下端延伸至滑槽内。

通过采用上述技术方案，转轴在滑槽内来回地移动，从而使气缸在推动连接杆的时候更为平稳，不易出现卡死的现象。

本实用新型进一步设置为：所述截止阀为电磁阀。

通过采用上述技术方案，电磁阀在开启和关闭的时候，操作人员操作起来更为省力。

本实用新型进一步设置为：所述落水管进水口处的侧壁上设有温度传感器，所述落水管侧壁上设有分别与温度传感器和气缸电连接的控制器。

通过采用上述技术方案，控制器包括比较模块，用于将温度传感器传输过来的温度电信号与设定的温度值进行比较；主控模块，用于将比较模块比较后的信号转换成执行信号；驱动模块，用于接收执行信号并控制气缸输出轴的伸缩；在正常使用的时候，落水管上的截止阀是打开的，而下水管上的截止阀是关闭的，废水进入到落水管内温度传感器会检测出一个温度信号，温度传感器会将温度信号转换成电信号并传递到比较模块内，比较模块对传输过来的电信号与预设的温度值进行比较，如果检测出来的温度低于预设的温度值时，比较后的信号传递到主控模块，主控模块将比较后的信号转换成执行信号并传递到驱动模块内，驱动模块驱动气缸的输出端伸长，从而使落水管上的截止阀关闭，下水管上的截止阀打开，使冷的废水通过下水管流走；如果温度传感器检测出来的温度高于预设的温度值时，气缸不运作，保持落水管上的截止阀打开，下水管上的截止阀关闭的状态，整个过程不需要人为去调节，减少劳动力。

本实用新型进一步设置为：所述落水管进水口处的侧壁上设有温度传感器，所述落水管侧壁上设有分别与温度传感器和两个电磁阀电连接的控制器。

通过采用上述技术方案，控制器包括比较模块，用于将温度传感器传输过来的温度电信号与设定的温度值进行比较；主控模块，用于将比较模块比较后的信号转换成执行信号；驱动模块，用于接收执行信号并控制电磁阀打开或关闭；在正常使用的时候，落水管上的截止阀是打开的，而下水管上的截止阀是关闭的，废水进入到落水管内温度传感器会检测出一个温度信号，温度传感器会将温度信号转换成电信号并传递到比较模块内，比较模块对传输过来的电信号与预设的温度值进行比较，如果检测出来的温度低于预设的温度值时，比较后的信号传递到主控模块，主控模块将比较后的信号转换成执行信号并传递到驱动模块内，驱动模块驱动两个电磁阀运作，从而使落水管上的电磁阀关闭，下水管上的电磁阀打开，使冷的废水通过下水管流走；如果温度传感器检测出来的温度高于预设的温度值时，两个电磁阀都不运作，保持落水管上的电磁阀打开，下水管上的电磁阀关闭的状态，整个过程不需要人为去调节，减少劳动力。

本实用新型进一步设置为：所述落水管的进水口处设有地漏。

通过采用上述技术方案，地漏的设置可以将废水中的毛发等杂质给过滤掉。

综上所述，本实用新型具有以下有益效果：可以选择性地将废水引入到废水池内，热的废水还是会通过落水管进入到废水池内，而冷的废水可以通过下水管直接全部排到下水道内，避免冷的废水影响到废水池内热的废水，提高浴室废热回收系统对热废水热量的利用率。

附图说明

图1为现有技术的结构示意图；

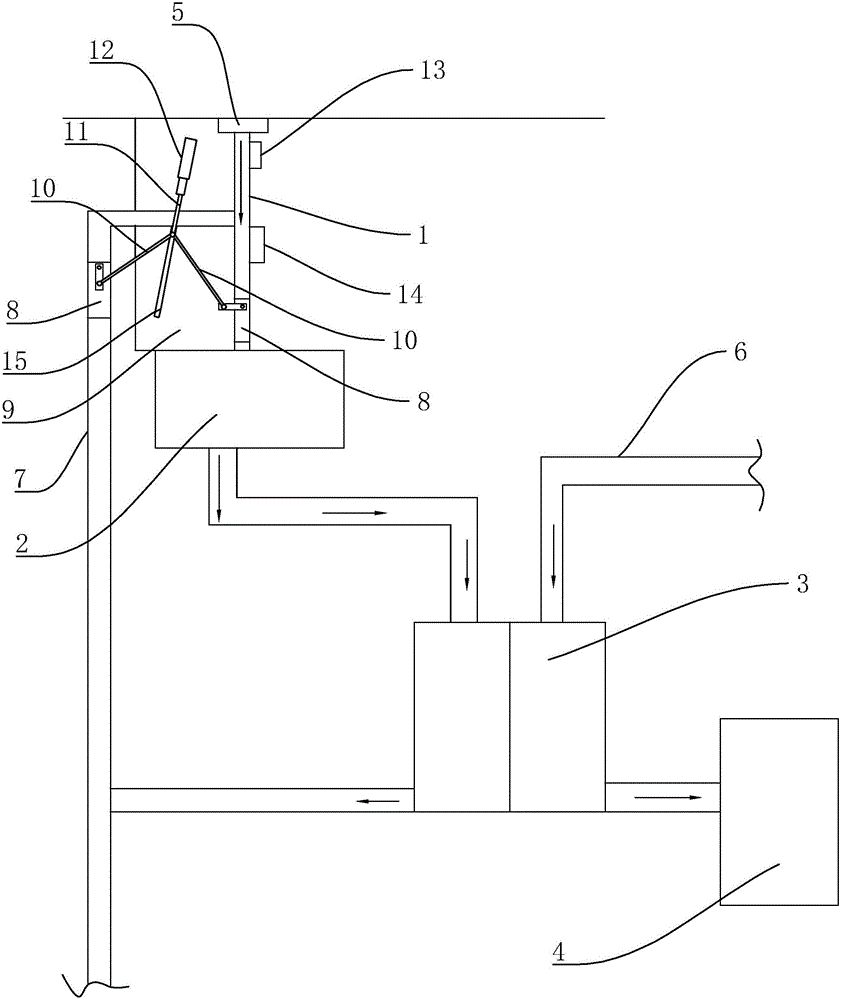

图2为实施例一的结构示意图；

图3为实施例一中流入冷的废水的结构示意图；

图4为实施例一中气缸的工作流程图；

图5为实施例二的结构示意图；

图6为实施例二中电磁阀的工作流程图；

附图标记：1、落水管；2、废水池；3、废水能热水机；4、保温水箱；5、地漏；6、自来水管；7、下水管；8、截止阀；9、机座；10、推动杆；11、连接杆；12、气缸； 13、温度传感器；14、控制器；15、滑槽。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：如图2和图3所示，一种浴室废热回收系统，包括废水池2、保温水箱4和分别与废水池2和保温水箱4连通的废水能热水机3，废水池2上设有与浴室下水通道连通的落水管1，废水能热水机3上连接有自来水管6，所述下水管7和在下水管7与落水管1连通处以下的落水管1上均设有截止阀8。通过设置在下水管7和落水管1上的两个截止阀8来分别控制下水管7和落水管1的开启和关闭，从而可以选择性地将废水引入到废水池2内，热的废水还是会通过落水管1进入到废水池2内，而冷的废水可以通过下水管7直接全部排到下水道内，避免冷的废水影响到废水池2内热的废水。

截止阀8为球阀，两个截止阀8的阀杆上分别铰接有推动其转动的推动杆10，两根推动杆10相互铰接，两根推动杆10铰接后的长度大于或等于阀杆与推动杆10形成的两个铰接点之间的最远距离。通过两根推动杆10使两个截止阀8上的阀杆联动起来，从而就不需要单个地去调节截止阀8，方便操作人员去操作，调节起来也更为迅速，使冷水更加不易进入到废水池2内。

当两个截止阀8分别处于打开和关闭时，两根推动杆10的铰接点处铰接有连接杆11，废水池2上设有机座9，机座9上设有推动连接杆11和推动杆10移动并带动两个阀杆转动的气缸12。通过气缸12来推动连接杆11和推动杆10的移动从而带动两个截止阀8阀杆的移动，省去了人为去推动，使操作人员在操作的时候更为省力。

两根推动杆10和连接杆11之间通过转轴铰接，机座9上设有沿气缸12输出轴移动方向设置的滑槽15，转轴下端延伸至滑槽15内。转轴在滑槽15内来回地移动，从而使气缸12在推动连接杆11的时候更为平稳，不易出现卡死的现象。

如图4所示，落水管1进水口处的侧壁上设有温度传感器 13，落水管1侧壁上设有分别与温度传感器 13和气缸12电连接的控制器14。控制器14包括比较模块，用于将温度传感器 13传输过来的温度电信号与设定的温度值进行比较；主控模块，用于将比较模块比较后的信号转换成执行信号；驱动模块，用于接收执行信号并控制气缸12输出轴的伸缩；在正常使用的时候，落水管1上的截止阀8是打开的，而下水管7上的截止阀8是关闭的，废水进入到落水管1内温度传感器 13会检测出一个温度信号，温度传感器 13会将温度信号转换成电信号并传递到比较模块内，比较模块对传输过来的电信号与预设的温度值进行比较，如果检测出来的温度低于预设的温度值时，比较后的信号传递到主控模块，主控模块将比较后的信号转换成执行信号并传递到驱动模块内，驱动模块驱动气缸12的输出端伸长，从而使落水管1上的截止阀8关闭，下水管7上的截止阀8打开，使冷的废水通过下水管7流走；如果温度传感器 13检测出来的温度高于预设的温度值时，气缸12不运作，保持落水管1上的截止阀8打开，下水管7上的截止阀8关闭的状态，整个过程不需要人为去调节，减少劳动力。

落水管1的进水口处设有地漏5。地漏5的设置可以将废水中的毛发等杂质给过滤掉。

实施例2：一种浴室废热回收系统，与实施例一的主要区别在于：截止阀8为电磁阀。电磁阀在开启和关闭的时候，操作人员操作起来更为省力。落水管1进水口处的侧壁上设有温度传感器 13，落水管1侧壁上设有分别与温度传感器 13和两个电磁阀电连接的控制器14。控制器14包括比较模块，用于将温度传感器 13传输过来的温度电信号与设定的温度值进行比较；主控模块，用于将比较模块比较后的信号转换成执行信号；驱动模块，用于接收执行信号并控制电磁阀打开或关闭；在正常使用的时候，落水管1上的截止阀8是打开的，而下水管7上的截止阀8是关闭的，废水进入到落水管1内温度传感器 13会检测出一个温度信号，温度传感器 13会将温度信号转换成电信号并传递到比较模块内，比较模块对传输过来的电信号与预设的温度值进行比较，如果检测出来的温度低于预设的温度值时，比较后的信号传递到主控模块，主控模块将比较后的信号转换成执行信号并传递到驱动模块内，驱动模块驱动两个电磁阀运作，从而使落水管1上的电磁阀关闭，下水管7上的电磁阀打开，使冷的废水通过下水管7流走；如果温度传感器 13检测出来的温度高于预设的温度值时，两个电磁阀都不运作，保持落水管1上的电磁阀打开，下水管7上的电磁阀关闭的状态，整个过程不需要人为去调节，减少劳动力。
