一种具备排水功能的新型土工垫的制作方法

本实用新型涉及一种具备排水功能的新型土工垫。

背景技术：

传统的土工材料，其应用功能一般比较单一：土工膜仅起起到防渗作用、土工格栅仅起到加筋作用，土工布虽然可以起到加筋、排水、隔离作用，但其在单一项目中，它只能起到一种功能作用，同时这些材料也不能起到汇集水流和集中排水功能。这限制了土工材料的应用。

技术实现要素：

本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、功能多样、尤其具备排水能力的具备排水功能的新型土工垫。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种具备排水功能的新型土工垫包括排水芯板、排水管以及包覆在两者外部的透水性外覆层；排水芯板包括板体，在板体的内部设有多条沿单一方向延伸贯通的、并列的排水通道，在板体的表面设有贯通至排水通道的排水孔；排水管包括两端敞口的管体，在管体的侧壁上设有沿轴向方向延伸的连续开口，排水芯板的边缘嵌入该连续开口内且排水通道与排水管的内腔相贯通。

本实用新型的优点和积极效果是：本实用新型提供了一种结构设计简单合理的具备排水功能的新型土工垫，与现有的土工垫产品相比，本技术方案通过在透水性外覆层内设置排水芯板、并在排水芯板的边缘设置集水和排水的排水管，实现了水流的迅速汇聚和排走。本土工复合排水垫，集传统防渗、反滤(过滤)、排水、加筋、隔离作用为一体，通过增加排水管，具备了汇积水流集中排水的功能。

优选地：外覆层包括第一土工布层。

优选地：外覆层包括位于内部的第一土工布层和位于外部的第二土工布层。

附图说明

图1是本实用新型的主视局部剖视结构示意图；

图2是第一实施例的A-A向截面结构示意图；

图3是第二实施例的A-A向截面结构示意图。

图中：1、外覆层；1-1、第一土工布层；1-2、第二土工布层；2、排水芯板；3、排水管。

具体实施方式

为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹举以下实施例详细说明如下：

请参见图1，本实用新型的具备排水功能的新型土工垫包括排水芯板2、排水管3以及包覆在两者外部的透水性外覆层1；排水芯板2包括板体，在板体的内部设有多条沿单一方向延伸贯通的、并列的排水通道，在板体的表面设有贯通至排水通道的排水孔；排水管3包括两端敞口的管体，在管体的侧壁上设有沿轴向方向延伸的连续开口，排水芯板2的边缘嵌入该连续开口内且排水通道与排水管3的内腔相贯通。

水流经由外覆层1和排水芯板2表面的排水孔进入排水芯板2的排水通道，汇聚后经由排水通道流入排水管3的内腔，顺利排走。

实施例一

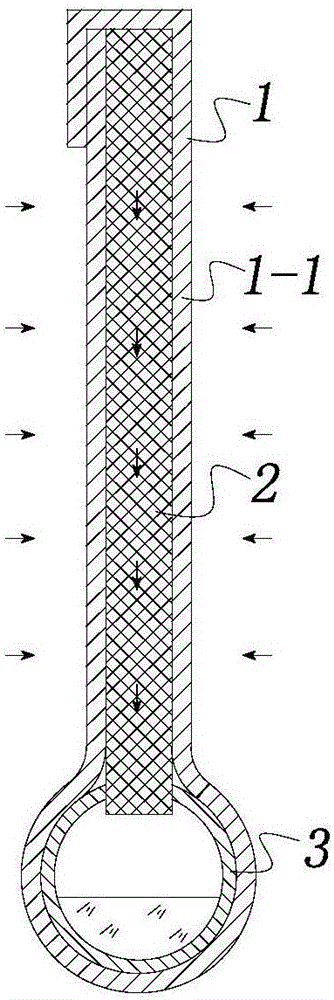

请参见图2，本实施例中，外覆层1只包括一层土工布层，即第一土工布层1-1。

实施例二

请参见图3，本实施例中，外覆层1包括两层土工布层，即位于内部的第一土工布层1-1和位于外部的第二土工布层1-2，两层土工布可以选取相同材质也可在材质上有所差异。
