一种具有全自动洁身器的智能座便器的制作方法

本发明涉及一种卫生洁具，尤其涉及一种具有全自动洁身器的智能座便器。

背景技术：

现有技术中，智能座便器都仅仅停留在普通的清洁、烘干的基本功能上，并且都是把自动冲水功能设计在人体离座后，这样人们排便后的异味就会随着烘干被吹到空气中，会造成空气污染和使用者的不舒服，不能满足人们越来越高的物质文化生活的需要。

技术实现要素：

为克服现有技术所存在的缺陷，本发明提供了一种具有全自动洁身器，并且把自动冲水设计在烘干前，先冲走污垢，再烘干的智能座便器。

本发明是这样实现的，一种具有全自动洁身器的智能座便器，包括座便器本体、水箱和智能控制系统，其特征在于：所述智能控制系统包括自动翻盖装置、烘干装置、红外感应头、红外遥控接收头、控制板、操作按键板、显示屏、人体着座感应器，还包括自动冲水系统、除臭机、全自动洁身器；所述全自动洁身器主要由电磁阀、加热水箱、水流分配器、喷杆、气泵组成；所述电磁阀是控制水流的开关器，安装在进水管道与加热水箱之间；所述加热水箱中设置二电极，对加热水箱中的水进行电解，使其具有消毒杀菌功能；所述水流分配器对从加热水箱出来的单路水进行分配给臀部清洗或女性清洗或喷杆自洁口，安装在加热水箱与喷杆之间；所述喷杆可以伸出到洁身器外面，进行喷水和前后自动移动按摩功能，安装在水流分配器后面；所述气泵能在喷杆喷水时，打进气体，对清洗起到加强效果的功能，安装在水流分配器旁边，通过管道连接到水流分配器上；所述自动翻盖装置安装在洁身器盖板和座圈的转动轴上，当红外感应头感应到人靠近时，红外感应头输出信号给控制系统，主控制系统再给翻盖装置发命令，使自动翻盖装置进行翻盖动作；所述烘干装置主要由鼓风机、加热丝组成，主要实现烘干功能；所述除臭机用于除臭，由鼓风机、触媒组成，安装在洁身器内部；所述自动冲水系统由电机转动，带动齿轮，使冲水杆触碰冲水水件，实现冲水功能，安装在马桶冲水水件上方。

其工作原理和流程是：

1.当红外感应头检测到人靠近马桶时，盖板翻起，等待使用者着座。

2.当座圈上的人体着座感应器识别到人体着座后，除臭机开始工作。

3.当控制系统接收到清洗命令后（该命令由人操作控制系统上的操作按键板后，操作按键板所发出的），开始一次清洗流程控制:首先打开电磁阀，同时水流分配器转动到对应的清洗管道，把管道里的上次清洗后的剩余冷水排出；2秒后水流分配器转动到自洁位置，同时喷杆伸出，该过程对喷杆进行清洗前全杆清洗；喷杆伸出到位后，水流分配器转到对应的清洗管道，进入喷水清洗；20秒后完成一次清洗程控制，水流分配器转动到自洁位置，喷杆收回，该过程对喷杆进行清洗后全杆清洗，喷杆收回到位后电磁阀关闭；洁身器进入烘干阶段，首先自动冲水排污，再自动启动烘干功能，2分钟后，烘干自动停止，在2分钟内人体离开座圈，座圈人体着座感应器识别到人体离座后，自动停止功能。

4.当人离开座便器5分钟后，红外感应头识别不到有人，则自动合上盖板。

实现本发明，由于该智能座便器具有全自动洁身器，并且把自动冲水设计在烘干前，先冲走污垢，再烘干,使用者只需操作“操作按键板”的清洗命令，即完成清洗、排污、烘干功能，这样人们排便后的异味就不会随着烘干被吹到空气中，不会造成空气污染, 既使用方便、清洁效果好，且具有消毒杀菌功能，满足人们健康保健和越来越高的物质文化生活的需要。

附图说明

图1是本发明具有全自动洁身器的智能座便器的结构原理示意图。

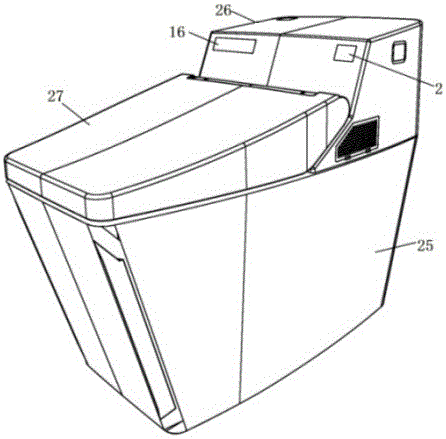

图2是本发明具有全自动洁身器的智能座便器的立体示意图。

具体实施方式

下面结合附图对本发明的结构原理作进一步说明：

一种具有全自动洁身器的智能座便器，包括座便器本体25、水箱26和智能控制系统，所述智能控制系统包括自动翻盖装置1、烘干装置10、红外感应头2、红外遥控接收头21、控制板3、操作按键板15、显示屏16、人体着座感应器17，还包括自动冲水系统、除臭机18、全自动洁身器；所述全自动洁身器主要由电磁阀4、加热水箱6、水流分配器7、喷杆8、气泵9组成；所述电磁阀4是控制水流的开关器，安装在进水管道5与加热水箱6之间；所述加热水箱6中设置二电极，对加热水箱6中的水进行电解，使其具有消毒杀菌功能；所述水流分配器7对从加热水箱出来的单路水进行分配给臀部清洗或女性清洗或喷杆自洁口，安装在加热水箱与喷杆8之间；所述喷杆8可以伸出到洁身器外面，进行喷水和前后自动移动按摩功能，安装在水流分配器7后面；所述气泵9能在喷杆8喷水时，打进气体，对清洗起到加强效果的功能，安装在水流分配器7旁边，通过管道连接到水流分配器7上；所述自动翻盖装置安装在座便器盖板27和座圈的转动轴上，当红外感应头2感应到人靠近时，红外感应头输出信号给控制系统，主控制系统再给翻盖装置发命令，使自动翻盖装置进行翻盖动作；所述烘干装置10主要由鼓风机11、加热丝12组成，主要实现烘干功能；所述除臭机18用于除臭，由鼓风机19、触媒20组成，安装在洁身器内部；所述自动冲水系统由电机22转动，带动齿轮13转动，使冲水杆触碰冲水水件14，实现冲水功能，安装在马桶冲水水件上方。

上述实施方式只是本发明的一个实例，不是用来限制发明的实施与权利范围，凡依据本发明申请专利保护范围所述的内容做出的等效变化和替换，均应包括在本发明的保护范围内。
