一种室外直埋伸缩式消火栓的制作方法

本发明属于消火栓技术领域，具体涉及一种室外直埋伸缩式消火栓。

背景技术：

消火栓是一种固定式消防设施，主要作用是控制可燃物、隔绝助燃物和消除着火源，消火栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。

原有消火栓在使用时不能测量出水压，导致在使用消火栓水压过大时，给消火栓带来了损伤，并且消火栓不能进行伸缩，原有的消火栓不能加热内壁，当在冬天温度较低，使用消火栓的过程中，水流则会在消火栓内部冻住，影响消防工作，并且消火栓不易拆卸，给使用者带来不便。

技术实现要素：

本发明的目的在于提供一种室外直埋伸缩式消火栓，以解决上述背景技术中提出的原有消火栓在使用时不能测量出水压，导致在使用消火栓水压过大时，给消火栓带来了损伤，并且消火栓不能进行伸缩，原有的消火栓不能加热内壁，当在冬天温度较低，使用消火栓的过程中，水流则会在消火栓内部冻住，影响消防工作，并且消火栓不易拆卸，给使用者带来不便的问题。

为实现上述目的，本发明提供如下技术方案：

一种室外直埋伸缩式消火栓，包括外壳、不锈钢水管、伸缩器和加热块，所述外壳右侧外表面上方设置有水带连接口，所述外壳的前表面中间位置处设置有阀门开关，所述外壳的上表面中间位置处设置有压力传感器，所述压力传感器的中间位置处设置有基座，所述基座的左侧上方设置有压力室，所述压力室的左侧设置有应变片，所述基座的中间位置处设置有膜片，所述膜片的两侧设置有绝缘体，所述膜片的下方设置有引线，所述引线的下方设置有连接器，所述阀门开关的下方靠近外壳前表面中间位置处设置有加热控制板，所述加热块安装在外壳的内部中间位置处，所述伸缩器安装在外壳内部下方，所述伸缩器的下方中间位置处设置有压盘，所述压盘的右侧设置有伸缩管，所述压盘的左侧设置有伸缩体，所述伸缩器的下方设置有法兰接管，所述不锈钢水管安装在法兰接管的下方，不锈钢水管的右表面中间位置处设置有泄压阀，所述不锈钢水管的前表面下方设置有不锈钢过滤网，所述不锈钢过滤网的上方设置有阀体，所述加热控制板、伸缩器和压力传感器均与外部电源电性连接。

优选的，所述水带连接口设置有两个，且两个水带连接口分别安装在外壳左右两侧，所述水带连接口和外壳之间通过焊接固定连接。

优选的，所述压力传感器和外壳之间通过螺栓固定连接，所述应变片设置有两个，且两个应变片分别设置在压力室的左侧和基座的右侧上方。

优选的，所述外壳和法兰接管之间通过螺栓固定连接。

优选的，所述泄压阀和不锈钢水管之间通过焊接固定连接，所述不锈钢水管和外壳之间通过法兰接管固定连接。

与现有技术相比，本发明的有益效果是：

本发明通过在消火栓上设置压力传感器，消火栓在使用时，可通过压力传感器来进行水压测量，当测出水压过高时，可通过泄压阀将消火栓内部水泄出，从而可以减少水压对消火栓的损伤，并且在消火栓上设置加热块，当在较冷的环境下，来对消火栓内壁进行加热，从而在吸水过程中不会冻住，通过在消火栓内部设置伸缩器，可在管道允许伸缩量中自由伸缩，从而极大的方便阀门管道的安装与拆卸。

附图说明

图1为本发明的结构示意图；

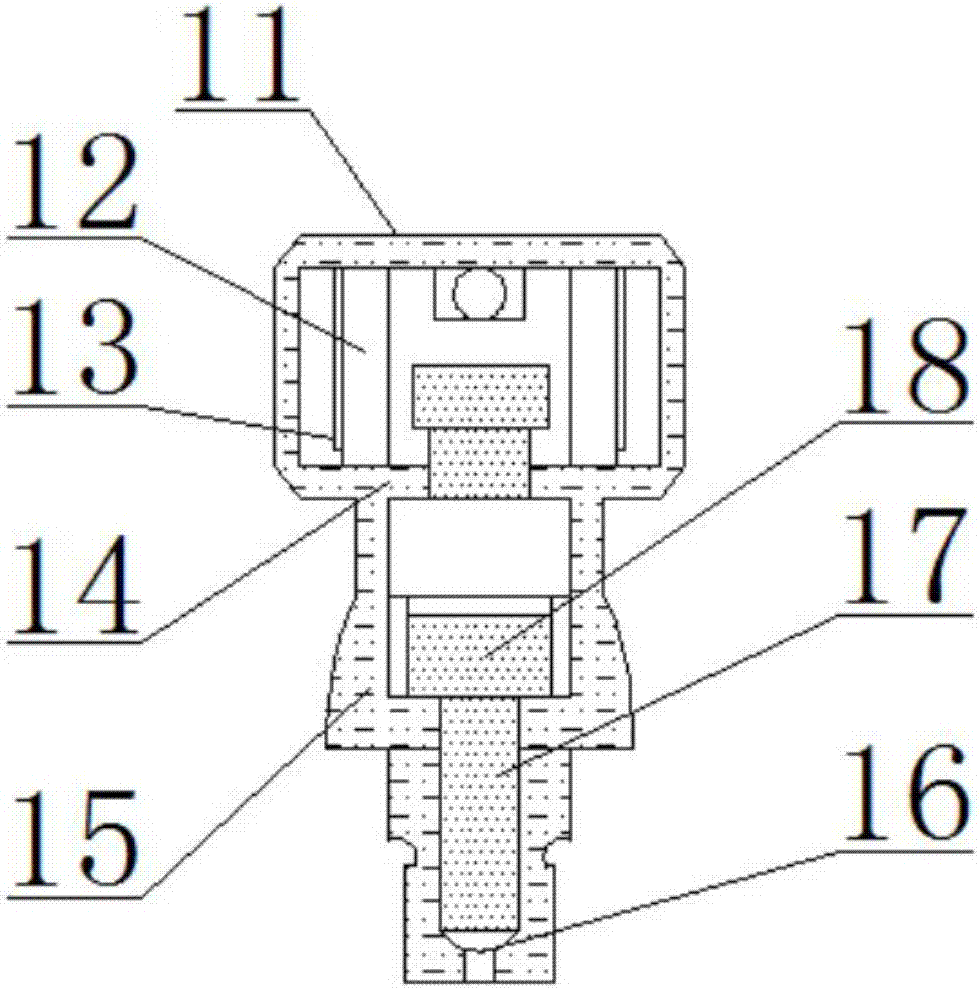

图2为本发明的压力传感器结构示意图；

图3为本发明的加热块结构示意图；

图4为本发明的伸缩器结构示意图；

图中：1-外壳、2-加热控制板、3-泄压阀、4-阀体、5-不锈钢过滤网、6-不锈钢水管、7-法兰接管、8-伸缩器、9-阀门开关、10-水带连接口、11-压力传感器、12-压力室、13-应变片、14-基座、15-绝缘体、16-连接器、17-引线、18-膜片、19-加热块、20-伸缩体、21-压盘、22-伸缩管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种室外直埋伸缩式消火栓，包括外壳1、不锈钢水管6、伸缩器8和加热块19，外壳1右侧外表面上方设置有水带连接口10，外壳1的前表面中间位置处设置有阀门开关9，外壳1的上表面中间位置处设置有压力传感器11，压力传感器11的中间位置处设置有基座14，基座14的左侧上方设置有压力室12，压力室12的左侧设置有应变片13，基座14的中间位置处设置有膜片18，膜片18的两侧设置有绝缘体15，膜片18的下方设置有引线17，引线17的下方设置有连接器16，阀门开关9的下方靠近外壳1前表面中间位置处设置有加热控制板2，加热块19安装在外壳1的内部中间位置处，伸缩器8安装在外壳1内部下方，伸缩器8的下方中间位置处设置有压盘21，压盘21的右侧设置有伸缩管22，压盘21的左侧设置有伸缩体20，伸缩器8的下方设置有法兰接管7，不锈钢水管6安装在法兰接管7的下方，不锈钢水管6的右表面中间位置处设置有泄压阀3，不锈钢水管6的前表面下方设置有不锈钢过滤网5，不锈钢过滤网5的上方设置有阀体4，加热控制板2、伸缩器8和压力传感器11均与外部电源电性连接。

为了使得吸水效率提高，本实施例中，优选的，水带连接口10设置有两个，且两个水带连接口10分别安装在外壳1左右两侧，水带连接口10和外壳1之间通过焊接固定连接。

为了使得更精准测量水压，本实施例中，优选的，压力传感器11和外壳1之间通过螺栓固定连接，应变片13设置有两个，且两个应变片13分别设置在压力室12的左侧和基座14的右侧上方。

为了使得消火栓的稳定性提高，本实施例中，优选的，外壳1和法兰接管7之间通过螺栓固定连接。

为了使得消火栓与不锈钢水管6之间连接稳定，本实施例中，优选的，泄压阀3和不锈钢水管6之间通过焊接固定连接，不锈钢水管6和外壳1之间通过法兰接管7固定连接。

本发明中的伸缩器7在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位作用,确保管道的安全运行。

本发明的工作原理及使用流程：本发明安装好过后，首先用扳手转动消火栓上的阀门开关9，使水流引入消火栓内部，这时，通过压力传感器11测出消火栓内部水压，当水压安全时，将水带连接到水带连接口10，开始向外喷水，当压力传感器11测出水压过高时，这时通过泄压阀3放出消火栓内部的水，保证使用者的安全，在温度较低的地区使用时，可通作操作加热控制板1来给消火栓内壁加热，再打开阀门开关9进行使用，当消火栓进行更换时，可通过伸长伸缩器8，从而方便消火栓的安装与拆卸。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
