一种轻型钢结构桥的基础垫层及其施工方法与流程

本发明涉及一种轻型钢结构桥的基础垫层及其施工方法，适用于轻型钢结构桥的基础垫层施工。

背景技术：

传统的桥梁几乎均为桩基础等大型项目，其施工速度无法有进一步的提高，且造价非常昂贵。因此，提出本发明。

技术实现要素：

针对现有技术的上述技术问题，本发明提供了一种轻型钢结构桥的基础垫层及其施工方法，在原来路面上进行测量放线，再浇筑快凝砼进行找平，并打入轻型桩与上部钢结构进行连接，成本低、施工速度快。

为达到上述目的，本发明是通过以下技术方案实现的：

一种轻型钢结构桥的基础垫层，包括土层和锚栓，所述土层的上方为路基层，所述路基层的上方为沥青层或砼路面层，所述沥青层或砼路面层上方为路面找平层，桥钢梁位于路面找平层的上方，所述锚栓穿过沥青层或砼路面层、路基层、土层和路面找平层将桥钢梁与路面找平层连接，所述的锚栓为螺纹杆，且锚栓上设有若干个注浆孔。

所述的桥钢梁为工字型。

所述锚栓的端部为尖锐部件。

所述的锚栓为两个。

一种轻型钢结构桥的基础垫层施工方法，包括以下步骤：

（1）根据设计图纸要求进行测量放线，并打好锚桩；

（2）根据路面不平特点进行支设垫层模板，薄的部位可做灰饼或冲筋，并用水泥砂浆找平压实；厚的部位采用素砼浇筑抹平，水泥砂浆砼掺入早强剂；

（3）养护后吊装上部钢结构部件。

拆除时，将上部钢结构吊走，砼垫层凿除，锚桩用氧气乙炔割平即可。

本发明的有益效果如下：

本发明轻型钢结构桥的基础垫层及其施工方法，成本省、投入少、施工周期短，且拆除方便、不影响大规划。

附图说明

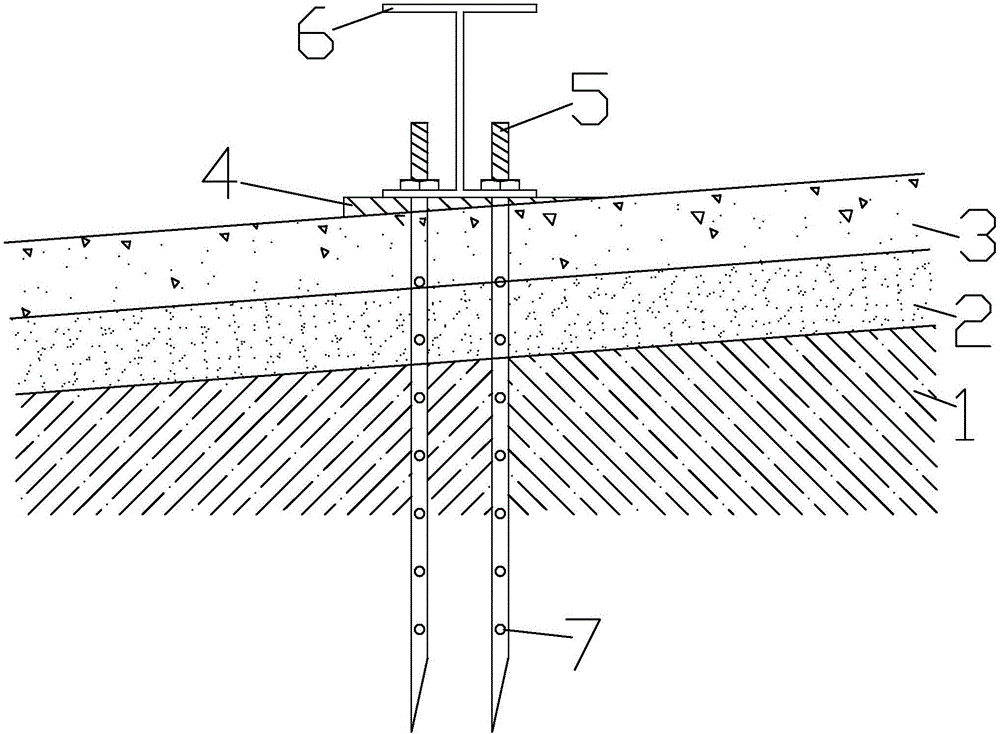

图1为本发明的结构示意图；

图2为本发明的使用状态示意图；

其中，1为土层、2为路基层、3为沥青或砼路面层、4为路面找平层、5为锚栓、6为桥钢梁、7为注浆孔。

具体实施方式

下面结合具体实施例对本发明作进一步的说明，但本发明的保护范围并不限于此。

如图1和2所示，本发明轻型钢结构桥的基础垫层，包括土层1和锚栓5，土层1的上方为路基层2，路基层2的上方为沥青层或砼路面层3，沥青层或砼路面层3上方为路面找平层4，工字型的桥钢梁6位于路面找平层4的上方，锚栓5的端部为尖锐部件，穿过沥青层或砼路面层3、路基层2、土层1和路面找平层4将桥钢梁6与路面找平层4连接，锚栓5为螺纹杆，且锚栓5上设有若干个注浆孔7。

使用时，为增加工字型桥钢梁6的稳定性，锚栓5为两个。

本发明轻型钢结构桥的基础垫层施工方法，包括以下步骤：

（1）根据设计图纸要求进行测量放线，并打好锚桩5；

（2）根据路面不平特点进行支设垫层模板，薄的部位可做灰饼或冲筋，并用水泥砂浆找平压实；厚的部位采用素砼浇筑抹平，水泥砂浆砼掺入早强剂；

（3）养护后吊装上部钢结构部件。

拆除时，将上部钢结构吊走，砼垫层凿除，锚桩用氧气乙炔割平即可。

上述实施例仅用于解释说明本发明的发明构思，而非对本发明权利保护的限定，凡利用此构思对本发明进行非实质性的改动，均应落入本发明的保护范围。
