桥墩结构的制作方法

本实用新型涉及一种桥墩结构。

背景技术：

近海工程中，常用的栈桥结构有重力式墩基栈桥结构、桩基栈桥结构、筒型基础栈桥结构。其中重力式墩基栈桥结构耐久性好，承载力高，但传统的重力式墩基栈桥结构要求地基基础比较好，在软土地基上不适用，同时其在水中的断面面积大，因此受到的波浪荷载较大。

技术实现要素：

本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

本实用新型还有一个目的是提供一种桥墩结构，不仅结构坚固，安装简单，而且能有效较少水流对桥墩本体的冲击。

为了实现根据本实用新型的这些目的和其它优点，提供了一种桥墩结构，包括：

基台，其包括台盖和基柱，所述基柱为圆柱形的筒体，所述台盖固定在所述基柱顶部，盖和在所述基柱顶部的开口；

三个十字支架，其彼此平行的固定在所述基柱中，且每个十字支架所在的平面与所述基柱的轴线垂直；

两个固定杆，每个固定杆的两端分别固定在相邻两个十字支架的中部，所述两个固定杆与所述基柱的轴线平行，且一个固定杆位于另一固定杆上部；

台柱，其为实心圆柱体，所述台柱的底部固定在所述台盖上，且所述台柱上开设有多个水平贯通所述台柱的通孔，且每个通孔的横截面为拱形；以及

承载台，其固定在台柱的顶部。

优选的是，所述的桥墩结构中，所述台柱上开设的通孔的面积总和小于所述台柱外表面积的1/3。

优选的是，所述的桥墩结构中，通孔均匀的分布在所述台柱上。

优选的是，所述的桥墩结构中，所述三个十字架为钢筋制成。

优选的是，所述的桥墩结构中，所述台盖的厚度为0.8m，且所述台盖为超高性能混凝土制成。

优选的是，所述的桥墩结构中，所述承载台的厚度为1.2m，且所述承载台为超高性能混凝土制成。

优选的是，所述的桥墩结构中，所述基柱横截面的面积为所述台柱横截面面积的2.7倍。

优选的是，所述的桥墩结构中，所述台柱为超高性能混凝土制成。

优选的是，所述的桥墩结构中于，所述基柱的壁厚为0.4m，基柱为超高性能混凝土制成。

本实用新型至少包括以下有益效果：由于基柱是空心结构，使用时其是埋入地下，增加了十字支架和固定杆，有效的增加了其强度；同时本实用新型在台柱上开设多个通孔，其能使水流穿过，减少水流对桥墩的冲击，且将通孔设计成拱形，有效的增强了支撑力。本实用新型不仅结构坚固，安装简单，而且能有效较少水流对桥墩本体的冲击。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本实用新型的结构示意图；

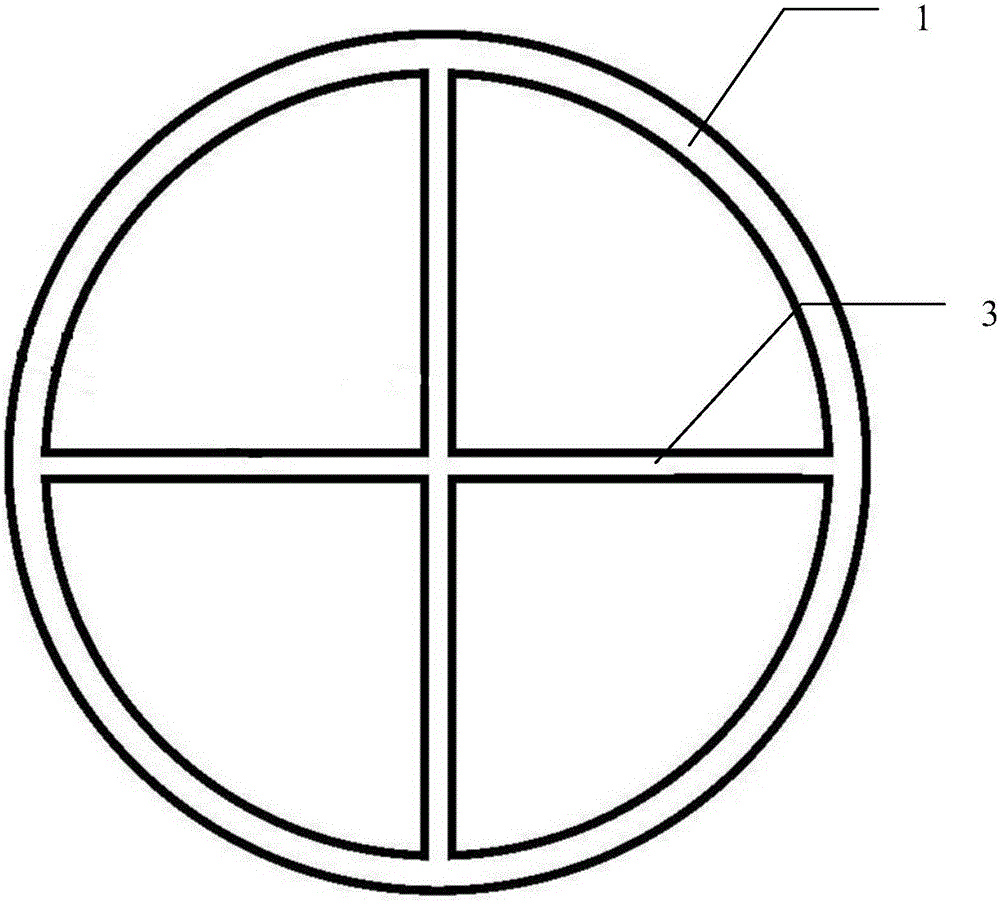

图2为本实用新型所述的十字支架的结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

如图1和2所示，本实用新型提供一种桥墩结构，包括：基台、三个十字支架3、4和5、两个固定杆6和7、台柱8和承载台10。

基台包括台盖2和基柱1，基柱1为圆柱形的筒体，基柱1为中空结构，台盖2固定在基柱1顶部，盖和在基柱1顶部的开口；三个十字支架3、4和5彼此平行的固定在基柱1中，且十字支架3、4或5所在的平面与基柱的轴线垂直，每个十字支架包括一个横梁和一个竖梁，横梁和竖梁中部固定，且相互垂直；两个固定杆6和7，固定杆6的两端分别固定在两个十字支架3和4的中部，固定杆7的两端分别固定在两个十字支架4和5的中部，两个固定杆6和7与基柱1的轴线平行，且固定杆6位于固定杆7上部；台柱8为实心圆柱体，台柱8的底部固定在台盖2上，且台柱8上开设有多个水平贯通台柱的通孔9，且每个通孔9的横截面为拱形；承载台10固定在台柱的顶部。

在一种实施方式中，台柱8上开设的通孔的面积总和小于台柱外表面积的1/3。

在一种实施方式中，通孔9均匀的分布在台柱1上。

在一种实施方式中，三个十字架3、4和5为钢筋制成。

在一种实施方式中，台盖2的厚度为0.8m，且台盖2为超高性能混凝土制成。

在一种实施方式中，承载台10的厚度为1.2m，且承载台10为超高性能混凝土制成。

在一种实施方式中，基柱1横截面的面积为台柱8横截面面积的2.7倍。

在一种实施方式中，台柱8为超高性能混凝土制成。

在一种实施方式中，基柱1的壁厚为0.4m，基柱为超高性能混凝土制成。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
