道路路面预装施工结构及其施工方法与流程

本发明涉一种道路路面预装施工结构，属于土木工程技术领域。

背景技术：

随着农村城镇化建设，越来越多的小村小道被宽敞整洁的水泥路面替代，但是水泥路面在长期使用过程中会出现损坏，当部分地段出现损坏时，势必要对损坏地段进行修补，常用的现浇混凝土方式，生产效率低，且耗费人力资源量大，施工周期长，且现场浇筑混凝土产生噪音，污水，废料等环境污染。

如公开号为cn105064160a公开了公开一种抗折强度高的混凝土预装道路,包括四个预制板，预制板为混凝土预制板，所述的预制板的两侧均设置有用于放置钢绞线的孔，相邻的预制板之间通过钢绞线连接;钢铰线直径为15.50mm,所述的预制板的四侧均设置具有放置钢绞线的孔，相邻的预制板之间通过钢绞线连接;四个预制板利用钢铰线并通过预制板外侧钢制连接板待组成一个路面单元;相邻之间的预制板还安装有连接键结构，所述的连接键结构包括相互配合的抗剪凸键和抗剪凹键,本发明运输方便、安装快捷，依据路面板短边和长边的比值将板划分为多个种类和型号，为保证路面板在重载车辆反复作用下不发生断裂、破损，在板与板之间连接界面处，设置了若干定位抗剪切连接键。

又如公开号为cn105113352a一种抗冲耐磨混凝土预装道路,包括，四个预制板，所述的预制板的两侧均设置有用于放置钢绞线的孔，相邻的预制板之间通过钢绞线连接;钢铰线直径为14.50mm,所述的预制板的四侧均设置具有放置钢绞线的孔，相邻的预制板之间通过钢绞线连接;四个预制板利用钢铰线并通过预制板外侧钢制连接板待组成一个路面单元;相邻之间的预制板还安装有连接键结构，所述的连接键结构包括相互配合的抗剪凸键和抗剪凹键,预制板的材料，为水泥、粉煤灰、砂、水、尼龙纤维、硝酸钡、木质素磺酸钙、碳化硅粉、海泡石粉、硅酸铝纤维、石膏。

现有的水泥路面损坏后，由于现场浇筑混凝土的诸多不便，一般采取的措施都是等后续范围扩大的不得不修的地步，再开始修补，损坏未修补的道路给行驶安全待来很大的隐患。

技术实现要素：

针对上述不足，本实发明提供了一种道路路面预装施工结构及其施工方法，本发明通过使用预制混凝土板快速修补，操作方便，可在没有进行彻底修补之前进行临时修补，减少了安全隐患，降低施工成本，加快施工周期，减少施工对环境影响。

本发明提的具体技术方案如下：

道路路面预装施工结构，包括预装输送装置和拾取预装装置，所述预装输送装置包括底板一，所述底板一上设有滑槽一，所述滑槽一上安装有在滑槽一上来回滑动的滑动支撑平台，所述滑动支撑平台上设有吊机一,所述底板上还存放有待预装水泥板和水平调节板，所述水平调节板包括水平底板，所述水平底板的四个角上均设有螺丝，所述螺丝上套装螺母，所述水平底板上还设有反射板；

所述拾取预装装置包括底板二，所述底板二上安装有滑槽二，锁螺丝机构的安装底板三架设在滑槽二上，并控制锁螺丝机构在滑槽二上平行往复运动，所述锁螺丝机构包括安装在底板三上的旋转底座，所述旋转底座上安装有机械臂一，所述机械臂一上设有长度调节阀，所述长度调节阀前端通过气缸连接锁螺丝机械手，所述锁螺丝机械手用于调节安放在放置出口位置的水平调节板上的螺丝，所述放置出口上方两侧还设有丝杆安装架一，所述丝杆安装架一丝杆一，所述丝杆一上安装有活动板，所述活动板通过丝杆电机一控制在丝杆一上运动所述活动板一侧安装有架臂，所述架臂将拾取预装装置的临时存放台上的待预装水泥板和水平调节板依次运放置放置出口所在位置，进行预装，所述临时存放台一侧的拾取装置上还设有通过丝杆电机二控制运动的丝杆二，所述丝杆二上通过吊机固定板安装有吊机二，所述放置出口上方还设有钢丝绳收放机，所述钢丝绳收放机吊装水平测量板，所述钢丝绳收放机包括固定臂，所述固定臂上通过连接件二连接钢丝绳支撑架，所述钢丝绳支撑架上安装有电机一，所述电机一控制绕线筒旋转，所述绕线滚筒上缠绕有钢丝绳；

进一步地，所述吊机一和吊机二为结构相同的吊机，所述吊机包括旋转底座二，所述旋转底座二上安装有旋转电机一，所述旋转电机一控制机械臂二运动，所述机械臂二前端设有绕绳机构，所述绕绳机构上缠绕有连接吊钩的钢丝绳；

进一步地，所述水平测量板包括水平板，所述水平板四个角上均设有与水平调节板四角上所设的螺丝匹配的安装孔，所述安装孔一侧设有测距仪，所述水平板中间设有钢丝绳连接件。

道路路面预装施工结构施工工艺，包括如下步骤：

1）人工配合挖掘机械开挖，将损坏的路面挖除，并将挖除部分整理平整；

2）将预装输送装置和拾取预装装置运放置待施工路面所在位置，将拾取预装装置的放置出口安放在已挖除的路面上方，吊机一将预装输送装置上的待预装水泥板和水平调节板7分别移送至拾取预装装置的临时存放台上；

3）吊机二将水平调节板移动至架臂上，所述架臂通过丝杆电机一控制在丝杆一上运动，将水平调节板移送至放置出口对应的待施工路面上；

4）钢丝绳收放机通过收放钢丝绳，控制水平测量板垂直方向上下移动，将水平测量板的安装孔套装在水平调节板的螺丝上，通过测距仪测量水平测量板的水平位置偏差，然后，钢丝绳收放机回收钢丝绳将水平测量板吊离水平调节板；

5）锁螺丝机构通过锁螺丝机械手对螺丝上的螺母的位置进行调节，调整水平误差，使水平调节板四个角上的螺母最终处于同一水平位置；

6）吊机二将待预装水泥板移送至架臂上，架臂将待预装水泥板移送至放置出口上方，人工将钢丝绳收放机上的钢丝绳连接在待预装水泥板上，通过钢丝绳收放机收放钢丝绳，将待预装水泥板安装在水平调节板上，完成安装。

本发明的有益效果是，本发明通过使用预制混凝土板快速修补，操作方便，可在没有进行彻底修补之前进行临时修补，保证车辆和行人的安全通行，减少了安全隐患，同时，降低施工成本，加快施工周期，减少施工对环境影响。适合推广使用。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明道路路面预装施工结构的俯视图；

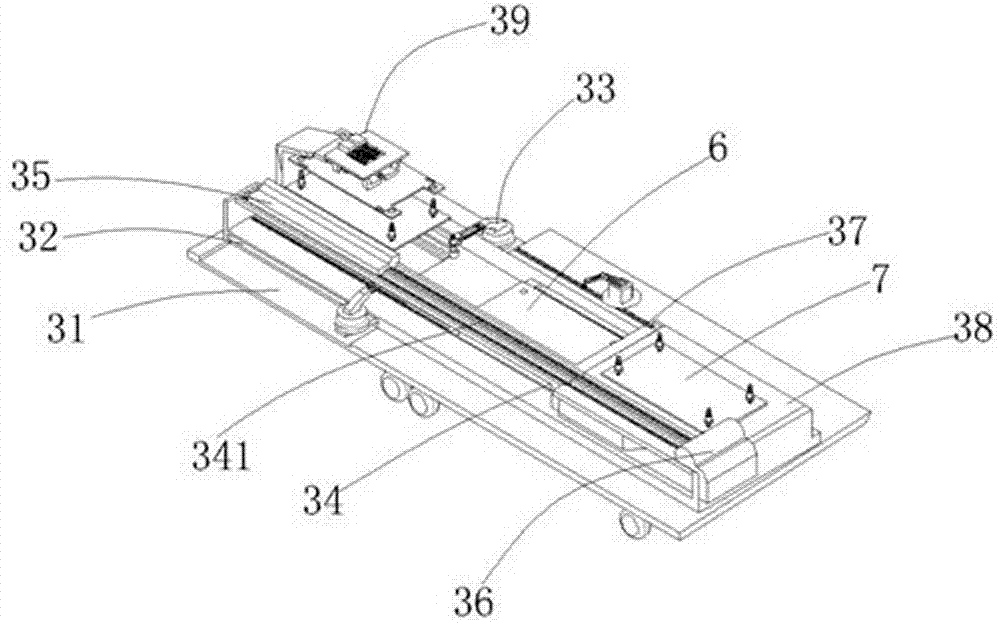

图2是本发明拾取预装装置3的结构示意图；

图3是本发明预装输出装置2的结构示意图；

图4是本发明吊机5的结构示意图；

图5是本发明水平测量板85的结构示意图；

图6是本发明水平调节板7的结构示意图；

图7是本发明锁螺丝机构33和钢丝绳收放机39的结构示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

道路路面预装施工结构，包括预装输送装置2和拾取预装装置3，所述预装输送装置2包括底板一21，所述底板一21上设有滑槽一22，所述滑槽一22上安装有在滑槽一22上来回滑动的滑动支撑平台23，所述滑动支撑平台23上设有吊机一,所述底板21上还存放有待预装水泥板6和水平调节板7，吊机一的作用是将待预装水泥板6和水平调节板7移动放置到拾取预装装置3上。所述水平调节板7包括水平底板72，所述水平底板72的四个角上均设有螺丝71，所述螺丝71上套装螺母73，所述水平底板72上还设有反射板74；

所述拾取预装装置3包括底板二31，所述底板二31上安装有滑槽二32，锁螺丝机构33的安装底板三331架设在滑槽二32上，并控制锁螺丝机构33在滑槽二32上平行往复运动，所述锁螺丝机构33包括安装在底板三331上的旋转底座332，所述旋转底座332上安装有机械臂一333，所述机械臂一333上设有长度调节阀334，所述长度调节阀334前端通过气缸335连接锁螺丝机械手336，所述长度调节阀334可控制调节机械臂一333的长短，所述气缸335控制锁螺丝机械手336对水平调节板7上的螺丝进行调节。所述锁螺丝机械手336用于调节安放在放置出口9位置的水平调节板7上的螺丝71，所述放置出口9上方两侧还设有丝杆安装架一341，所述丝杆安装架一341丝杆一34，所述丝杆一34上安装有活动板35，所述活动板35通过丝杆电机一36控制在丝杆一341上运动所述活动板35一侧安装有架臂351，所述架臂351将拾取预装装置3的临时存放台38上的待预装水泥板6和水平调节板7依次运放置放置出口9所在位置，进行预装，所述临时存放台38一侧的拾取装置3上还设有通过丝杆电机二控制运动的丝杆二37，所述丝杆二37上通过吊机固定板安装有吊机二，所述吊机二被丝杆电机二控制在丝杆二37上来回运动，将待预装水泥板6和水平调节板7分别吊起放置到架臂上。所述放置出口9上方还设有钢丝绳收放机39，所述钢丝绳收放机39吊装水平测量板8，所述钢丝绳收放机39包括固定臂391，所述固定臂391上通过连接件二连接钢丝绳支撑架393，所述钢丝绳支撑架393上安装有电机一392，所述电机一394控制绕线筒旋转，所述绕线滚筒上缠绕有钢丝绳395。

所述吊机一和吊机二为结构相同的吊机5，所述吊机5包括旋转底座二51，所述旋转底座二51上安装有旋转电机一52，所述旋转电机一52控制机械臂二53运动，所述机械臂二53前端设有绕绳机构54，所述绕绳机构54上缠绕有连接吊钩56的钢丝绳55；钢丝绳55有四条，每一条钢丝绳55下面都连接有吊钩56，施工时，人工将吊钩56分别安装在待预装水泥板6或者是水平调节板7的四个角上，通过吊机5将待预装水泥板6或者是水平调节板7移动到指定位置，四根钢丝绳55固定四个角是为了移动的过程更稳当。

所述水平测量板8包括水平板，所述水平板四个角上均设有与水平调节板7四角上所设的螺丝匹配的安装孔83，所述安装孔83一侧设有测距仪82，所述水平板中间设有钢丝绳连接件81。钢丝绳收放机39上的钢丝绳连接水平板上的钢丝绳395连接件81，通过收放钢丝绳395，将水平板安装到水平调节板7上，通过测距仪82感应水平调节板7上的反射板，获取水平调节板7水平位置，对水平调节板7进行调节，直至水平测量板8处于水平位置，移走水平测量板8，然后将待预装水泥板6移防至水平调节板7上进行预装。

道路路面预装施工结构施工工艺，包括如下步骤：

1）人工配合挖掘机械开挖，将损坏的路面挖除，并将挖除部分整理平整；

2）将预装输送装置2和拾取预装装置3运放置待施工路面所在位置，将拾取预装装置2的放置出口9安放在已挖除的路面上方，吊机一将预装输送装置2上的待预装水泥板6和水平调节板7分别移送至拾取预装装置3的临时存放台38上；

3）吊机二将水平调节板7移动至架臂351上，所述架臂351通过丝杆电机一控制在丝杆一上运动，将水平调节板7移送至放置出口9对应的待施工路面上；

4）钢丝绳收放机39通过收放钢丝绳395，控制水平测量板8垂直方向上下移动，将水平测量板8的安装孔83套装在水平调节板7的螺丝上，通过测距仪82测量水平测量板8的水平位置偏差，然后，钢丝绳收放机39回收钢丝绳395将水平测量板8吊离水平调节板7；

5）锁螺丝机构33通过锁螺丝机械手336对螺丝71上的螺母73的位置进行调节，调整水平误差，使水平调节板7四个角上的螺母73最终处于同一水平位置；

6）吊机二将待预装水泥板6移送至架臂351上，架臂351将待预装水泥板6移送至放置出口上方，人工将钢丝绳收放机39上的钢丝绳395连接在待预装水泥板6上，通过钢丝绳收放机39收放钢丝绳395，将待预装水泥板6安装在水平调节板7上，完成安装。

尽管上面对本发明说明性的具体实施方式进行了描述，以便于本技术领域的技术人员能够理解本发明，但是本发明不仅限于具体实施方式的范围，对本技术领域的普通技术人员而言，只要各种变化只要在所附的权利要求限定和确定的本发明精神和范围内，一切利用本发明构思的发明创造均在保护之列。
