具有锁定与否显示功能的窗户用锁定装置的制作方法

1.本实用新型涉及窗户用锁定装置，更加详细涉及可用肉眼确认是否锁定具备自动锁定装置的窗户的具有锁定与否显示功能的窗户用锁定装置。


背景技术：

2.通常，设置于客厅或者阳台等的窗户具备锁定装置。最近，提供无需其它锁定操作，只需关闭窗扇就能完成锁定的自动锁定装置。
3.对于这种窗户用锁定装置，已通过韩国授权实用新型公报第20-0409014号(公告日：2006年02月22日)等提出了在先申请。
4.参照图1，现有的窗户用自动锁定装置包括：撞块(striker)1a，固定设置在窗框框架1的内周表面；锁体2a，设置在可滑动开闭的窗扇2上，并具备挂钩(未图示)，该挂钩在关闭窗扇2时进行旋转，以便自动地卡止固定在所述撞块1a的卡止部上。此时，将挂钩设置成与把手2b通过杆联动以进行锁定/解锁操作。
5.但是，上述现有的窗户用自动锁定装置无法用肉眼确认窗扇2是否被正确锁定，因而需要直接推动窗扇2来确认是否被锁定。


技术实现要素：

6.技术问题
7.本实用新型为解决所述问题而被提出，其目的在于，提供一种具有锁定与否显示功能的窗户用锁定装置，通过在用于对窗户进行开闭操作的把手部附近设置与锁定装置的驱动联动的锁定与否显示部，从而能够用肉眼确认窗扇是否被锁定。
8.技术方案
9.为了实现上述目的，本实用新型的具有锁定与否显示功能的窗户用锁定装置包括：
10.主体部，结合在滑动开闭的窗扇的室内侧，内部具备形成有轴孔的收纳空间，表面具备显示窗；
11.把手部，通过驱动轴可旋转地结合于所述主体部的轴孔，并通过弹簧结合，以便在所述驱动轴的旋转操作后能够自动恢复至原状；
12.锁定部，其包括锁体，所述锁体以埋入所述窗扇的一侧槽部的状态结合在所述驱动轴的前端，且具备通过杆与结合于所述驱动轴的驱动齿轮联动的挂钩，当关闭所述窗扇时，所述挂钩与设置于窗框的撞块接触而旋转，从而自动被卡止固定，而当进行所述把手部的旋转操作时，挂钩的卡止被解除；以及
13.锁定显示部，其包括操作按钮、联动销、颜色显示部件以及旋转凸轮，并根据所述颜色显示部件的移动位置，通过所述显示窗显示锁定与否，其中，所述操作按钮在所述锁体的与窗框相对的表面上弹性地突出，以便在关闭所述窗扇时与窗框的内周表面接触而被挤压；所述联动销被弹性支撑，以便与所述操作按钮的挤压联动而被牵引；所述颜色显示部件
被弹性支撑，以便在所述联动销被牵引时解除卡止并在所述主体部内朝向一侧移动；当通过所述把手部的旋转操作而打开窗扇时，所述旋转凸轮与所述驱动轴一体旋转的同时，朝向另一侧推动所述颜色显示部件，以使所述颜色显示部件通过弹性复位的所述联动销再次被卡止固定。
14.实用新型效果
15.如上构成的本实用新型在用于进行窗扇的开闭操作的把手部的主体部附近具备与锁定部联动的锁定显示部，从而能够通过锁定显示部的颜色变化来用肉眼容易地确认窗扇是否被锁定。
16.另外，通过在主体部的一侧具备额外的辅助锁定部，能够选择性地阻断把手部的操作，以预防婴儿或儿童打开窗扇，因此能够防止安全事故的发生。
附图说明
17.图1是具备现有的自动锁定装置的窗户的室内侧立面图。

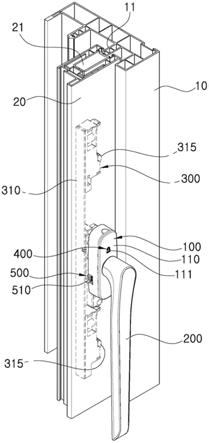

18.图2是本实用新型的具有锁定与否显示功能的窗户用锁定装置的主要部分的立体图。
19.图3是本实用新型的具有锁定与否显示功能的窗户用锁定装置的分解立体图。
20.图4是示出本实用新型的锁定部的内部构成的立体图。
21.图5及图6是示出本实用新型的操作按钮的具体结合结构的详细图。
22.图7a及7b是图6的i-i'线剖面图及锁定显示部的操作状态图。
23.图8是示出本实用新型的锁定显示部及辅助锁定部的构成的重要部分的立体图。
24.图9a至图9c是示出本实用新型的窗户用锁定装置的操作过程的图。
25.附图标记：
26.10：窗框
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
11：突出部
27.20：窗扇
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
21：一侧槽部
28.100：主体部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
101：轴孔
29.103：壳体
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
110：盖体
30.111：显示窗
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
113：导轨
31.200：把手部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
201：驱动轴
32.203：弹簧
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
300：锁定部
33.310：锁体
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
310a：第一插入孔
34.310b：第二插入孔
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
311：驱动齿轮
35.313：杆
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
315：挂钩
36.317：固定片
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
320：撞块
37.321：卡止台
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
330：臂
38.331：旋转轴
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
333：辊
39.400：锁定显示部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
410：操作按钮
40.410a：设置空间
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
411：弹簧
41.413：倾斜凸部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
413a：倾斜面
42.420：联动销
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
420a：一端
43.420b：另一端
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
421：插入孔
44.423：弹簧
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
430：颜色显示部件
45.431：卡止槽
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
433：弹簧
46.435：识别板
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
435a：一侧
47.435b：另一侧
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
437：凸台
48.440：旋转凸轮
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
441：加压凸起
49.443：凸台槽部
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
500：辅助锁定部
50.510：操作扳钮
具体实施方式
51.以下，参照附图，对本实用新型的具体实施例的构成及作用进行详细说明。
52.其中，需要注意，在对各个附图中的构成要素标注附图标记时，相同的构成要素即便示于不同的附图中也尽可能地标注了相同的附图标记。
53.图2是本实用新型的具有锁定与否显示功能的窗户用锁定装置的主要部分的立体图，图3是窗户用锁定装置的分解立体图。
54.参照图2，本实用新型的优选的一实施例中的具有锁定与否显示功能的窗户用锁定装置包括主体部100、把手部200、锁定部300、锁定显示部400。
55.对这种本实用新型的构成的具体说明如下。
56.参照图3，主体部100结合在滑动开闭的窗扇20的室内侧，具备形成有轴孔101的收纳空间。并且，在结合于主体部100表面的盖体110上，具备显示窗111。显示窗111通过特定颜色来显示是否锁定窗扇20，作为这种显示窗111的一例，可以形成锁头模样。
57.把手部200通过驱动轴201可旋转地结合于主体部100的轴孔101，当打开窗扇20时，朝向一侧进行旋转操作，从而能够解除锁定部300的锁定。此时，把手部200通过弹簧203结合在主体部100上，以便在驱动轴200的旋转操作后能够自动恢复至原状。即，把手部200在未被施加外力时，一直保持垂直配置的状态。
58.当进行窗扇20的关闭操作时，锁定部300能够通过锁体310自动设定成锁定状态，在所述锁体310埋入窗扇20的一侧槽部21(参照图2)后，通过紧固部件(未图示)固定设置。设置的锁体310结合在驱动轴210的前端。
59.参照图4，具体说明如下，锁体310内部的驱动齿轮311可一体旋转地结合在所述驱动轴201前端，且在驱动齿轮311上可升降地啮合有杆313。在进行升降的杆313的上下端分别设置有与之联动而可旋转的挂钩315。并且，挂钩315通过扭簧(未图示)被弹性支撑，以便朝向卡止固定的方向旋转(图中的逆时针方向)。
60.在这种构成的锁定部300中，当关闭窗扇20时，挂钩315前端的倾斜面与设置于窗框10内周表面的撞块320接触而旋转规定角度后，通过扭簧的弹性恢复力来自动地卡止固定于卡止台321中，从而成为锁定状态。
61.相反，当打开窗扇20时，如果将把手部200朝向窗扇200的打开方向进行旋转操作，则联动的杆313使(图中的顺时针方向)挂钩315旋转，由此从撞块320的卡止台321解除挂钩315的卡止，从而解除锁定。
62.另一方面，所述锁体310具备臂330，当驱动齿轮311旋转时，所述臂330在通过中间
齿轮312联动的同时，朝向窗框10的内周表面侧旋转突出。当进行用于打开窗扇20的把手部200的旋转操作时，这种臂330以旋转轴20为中心旋转突出的同时，推动窗框10的内周表面，从而能够使窗扇20朝向打开方向隔开规定间距。即，可以通过所述臂330以很小的力容易地打开窗扇20。此时，在突出的臂330的端部具备辊333，以减少当臂330旋转突出时与窗框10的内周表面接触而发生的摩擦。
63.上述的锁定部300现在以各种形态被应用和使用，因此省略对其具体结构的说明。
64.再次参照图3，将锁定显示部400设置成能够用肉眼易于确认窗扇20是否被锁定，这种锁定显示部400可以包括操作按钮410、联动销420、颜色显示部件430、旋转凸轮440。
65.参照图5及图6，所述操作按钮410被设置成在所述锁体310的与窗框相对的表面上弹性地突出，以便在关闭所述窗扇20时与窗框10内周表面接触而被挤压。具体地，操作按钮410的一端通过弹簧411可弹性支撑地结合在锁体310的第一插入孔310a内，以便朝向窗框10的内周表面侧弹性地突出。弹簧411可以设置在操作按钮410内的设置空间410a。此时，设置空间410a内具备用于固定弹簧411一侧的固定片317，从而可弹性支撑操作按钮410。并且，在操作按钮410的另一端形成有倾斜凸部413。这种结构的操作按钮410配置成当被挤压时使倾斜凸部413突出到第二插入孔310b的内部，所述第二插入孔310b沿垂直于所述第一插入孔310a的水平方向与所述第一插入孔连通。
66.参照图7a，所述联动销420设置于所述第二插入孔310b内，以便所述联动销420在操作按钮410被挤压时与之联动而被牵引。具体地，联动销420的一端420a具备用于插入倾斜凸部413的插入孔421，以便与突出到第二插入孔310b内部的倾斜凸部413的倾斜面413a接触并沿第二插入孔310b的轴方向移动。并且，联动销420的另一端420b通过弹簧423结合在主体部100的壳体103内，以便在操作按钮410被解除挤压时，通过弹性恢复力突出到颜色显示部件430的背面卡止槽431侧而被卡止固定。
67.参照图7b，所述颜色显示部件430通过联动销420的牵引操作来解除卡止的同时，在主体部100内朝向一侧移动，所述颜色显示部件430通过主体部100的显示窗111，以特定颜色(作为一例为红色)表示窗扇20处于锁定状态。具体地，所述颜色显示部件430以能够向左右移动的方式结合在主体部100内，且通过弹簧433可弹性支撑地结合到一侧。当关闭窗扇20时，这种结构的颜色显示部件430通过联动销420的牵引操作，从背面卡止槽431解除联动销420的卡止，与此同时，通过弹簧433的弹性恢复力，使颜色显示部件430朝向一侧移动。因此，通过所述显示窗11显示窗扇20的锁定状态。即，所述颜色显示部件430的前表面具备左右侧标有不同颜色的识别板435，以便通过盖体110的显示窗111显示特定颜色。例如，识别板435的一侧435a可以显示用于告知窗扇20处于解除锁定状态的不显眼的颜色(作为一例，与具备显示窗的盖体相同的颜色)，识别板435的另一侧435b显示用于告知窗扇20处于锁定状态的红色。
68.参照图8，当通过操作把手部200来打开窗扇20时，所述旋转凸轮440将颜色显示部件430朝向另一侧推动，所述旋转凸轮440结合在驱动轴201上而与之一体旋转。具体地，所述旋转凸轮440的外周表面具备加压凸起441，所述加压凸起441将颜色显示部件430的凸台437朝向另一侧推动。这种构成的旋转凸轮440在把手部200进行旋转操作的同时，将颜色显示部件430朝向另一侧推动，且当被推动的所述颜色显示部件430位于规定地点的瞬间，弹性复位的联动销的另一端卡止于颜色显示部件430的背面卡止槽431而被固定位置(图7a状
态)。
69.另一方面，能够在所述主体部100上进一步具备辅助锁定部500，所述辅助锁定部500选择性地阻断把手部200的操作以防止婴儿或儿童打开窗扇20。
70.具体地，辅助锁定部500包括沿位于主体部100一侧的导轨113可滑动地结合的操作扳钮510，当对操作扳钮510进行上升操作时，操作扳钮510的上端卡止于位于旋转凸轮440的外周表面的凸台槽部443，从而使把手部200自身无法进行旋转操作，因此能够防止安全事故。
71.参照图9a至9c，对上述构成的本实用新型的具有锁定与否显示功能的窗户用锁定装置的操作原理进行说明。
72.参照图9a，在为了对打开的窗扇20的关闭操作而握住把手部200的状态下，使窗扇20朝向窗框10侧滑动。此时，把手部200不被旋转且保持垂直状态。并且，在锁体310的与窗框10相对的表面上设置的操作按钮410处于弹性突出的状态。另外，随着锁定显示部400通过显示窗111来暴露识别板435的一侧435a的颜色，表示当前窗扇20处于解除锁定状态(图7a的状态)。
73.参照图9b，当窗扇20与窗框10接触并关闭的瞬间，设置于窗扇20的挂钩315的前端弹性地卡止固定于设置在窗框10的内周表面的撞块320的卡止台321而成为锁定状态。与此同时，所述操作按钮410由于与窗框10内周表面接触而被挤压的同时，通过与此联动的联动销420的操作，颜色显示部件430朝向一侧移动，随着通过所述显示窗111来暴露识别板435的另一侧435b的颜色(红色)，能够用肉眼确认当前窗扇20处于锁定状态(图7b的状态)。
74.参照图9c，为了打开窗扇20而将把手部200朝向打开窗扇20的方向旋转时，通过杆313的操作来解除挂钩315的卡止固定的同时，解除锁定部300的锁定状态。与此同时，朝向窗框10的内周表面侧旋转突出的臂330将窗框10内周表面推动规定间距，从而易于打开窗扇20。另外，通过把手部200的旋转操作来旋转的旋转凸轮440(参照图8)，将颜色显示部件430朝向另一侧推动，与此同时，通过解除对操作按钮410的挤压，联动销420的另一端420b在卡止固定于颜色显示部件430的背面卡止槽431的同时，保持通过所述显示窗111来暴露识别板435的一侧435a颜色的状态。因此，能够用肉眼确认当前窗扇20处于解除锁定状态(图7a的状态)。
75.以上列举特定的具体实施例，对本实用新型进行图示和说明，但本实用新型不限于上述实施例，可以在不脱离本实用新型的技术思想范围内进行多种变更和修改。
