一种可调式消防泡沫枪的制作方法

本实用新型涉及消防器材领域，具体的涉及一种可调式消防泡沫枪。

背景技术：

泡沫枪是手提消防器材，可用管牙接口与消防水带接口相接，通过消防压力与泡沫液混合并吸入空气，产生空气泡沫。空气泡沫枪是主要由枪筒、手轮、枪体、球阀、吸液管和KY65管牙接口构成，用于扑救甲、乙、丙类液体火灾或喷射水用于扑救一般固体火灾。泡沫枪一般与泡沫栓连接使用，也可以用于泡沫车上。现有泡沫枪内的进气通道直径是固定的，然而对于不同浓度的泡沫液而言，其发泡所需的空气量不同，现有的泡沫枪无法调整进气量，所以无法达到最佳的发泡效果，进而影响灭火效果。

技术实现要素：

本实用新型要解决的技术问题是提供一种可调式消防泡沫枪，可以根据不同浓度的泡沫液，调整进气量，以达到最佳发泡效果。

为解决上述技术问题，本实用新型采用的技术方案如下：一种可调式消防泡沫枪，其特征在于：包括依次连接的泡沫管、增压喷头和引液管，所述泡沫管内设有相互连通的发泡腔和进气腔，发泡腔的直径小于进气腔，进气腔与发泡腔的连接处形成锥面，所述增压喷头包括依次连接的锥形段、直管段和连接段，所述锥形段位于进气腔内，锥形段外侧壁与进气腔内的锥面间形成负压通道，所述泡沫管侧壁上与负压通道对应的位置设有多个进气口。

优选的，所述进气腔内侧壁和直管段外侧壁成型有相互配合的内外螺纹，

优选的，所述引液管内侧壁和连接段外侧壁成型有相互配合的内外螺纹。

优选的，所述引液管的入水口设有接头。

优选的，所述泡沫管和引液管由铝合金材料制成，所述增压喷头由铜材料制成。

由上述描述可知，本实用新型提供的可调式消防泡沫枪可以根据不同浓度和不同成分的泡沫液，调整负压通道大小，进而调整进气量，以达到最佳发泡效果，从而获得更好的灭火效果。

附图说明

图1为本实用新型可调式消防泡沫枪的结构示意图。

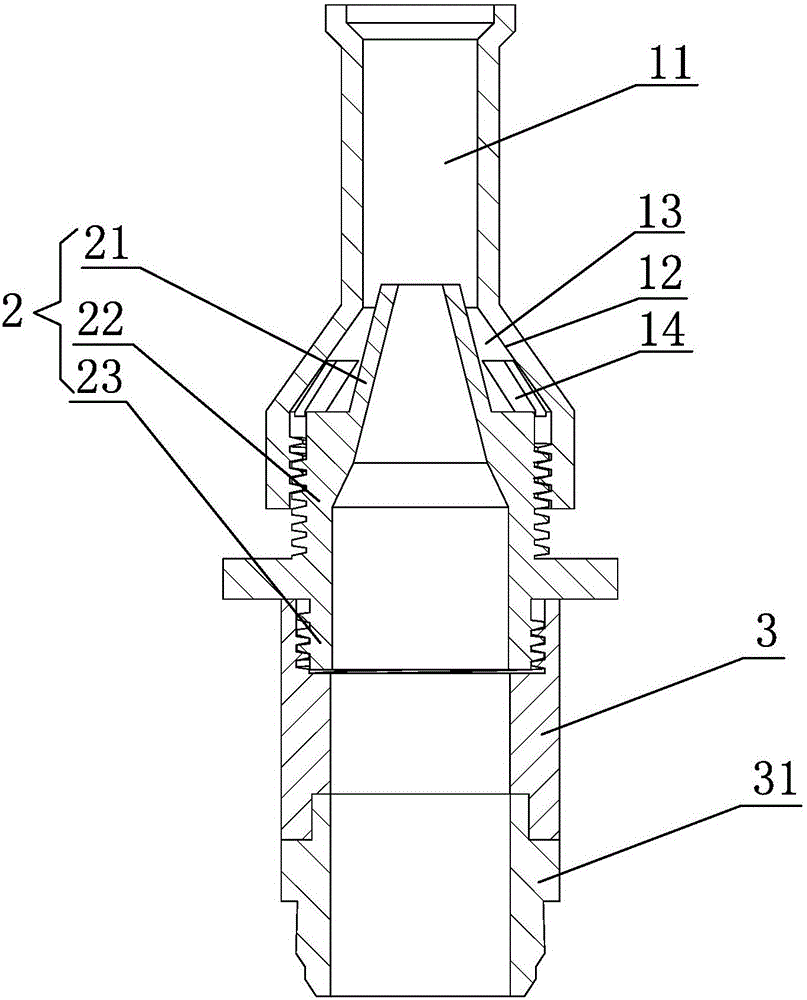

图2为本实用新型可调式消防泡沫枪的剖视图。

具体实施方式

以下通过具体实施方式对本实用新型作进一步的描述。

如图1和图2所示，本实用新型所述的可调式消防泡沫枪，包括依次连接的泡沫管1、增压喷头2和引液管3，且泡沫管1、增压喷头2和引液管3同轴线，泡沫管1内设有相互连通的发泡腔11和进气腔，发泡腔11的直径小于进气腔，进气腔与发泡腔11的连接处形成锥面12，增压喷头2包括依次连接的锥形段21、直管段22和连接段23，锥形段21的内径从进水端往出水端逐渐缩小，锥形段21位于进气腔内，锥形段21外侧壁与进气腔内的锥面12间形成负压通道13，泡沫管1侧壁上与负压通道13对应的位置设有多个进气口14，进气腔内侧壁和直管段22外侧壁成型有相互配合的内外螺纹，引液管3内侧壁和连接段23外侧壁成型有相互配合的内外螺纹，引液管3内水流通道与增压喷头2连通，引液管3的入水口设有接头31，泡沫管1和引液管3由铝合金材料制成，增压喷头2由铜材料制成。

如图1和图2所示，泡沫液经由引液管3进入增压喷头2内，经过增压喷头2增压的泡沫液射入发泡腔11，并形成负压，使空气经由进气口14和负压通道13被吸入发泡腔11，空气和泡沫液混合发泡，最后从泡沫管1喷出,泡沫管1和增压喷头2通过螺纹连接，旋转泡沫管1可以调整负压通道13的大小，进而调整进气量的大小，以适应不同浓度和不同成分的泡沫液，获得最佳的发泡效果。

上述仅为本实用新型的若干具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
