一种便捷式消防救援平台车的制作方法

本实用新型涉及消防设备技术领域，尤其涉及一种便捷式消防救援平台车。

背景技术：

现代高层建筑给消防工作带来很大的困难,一旦高楼发生火灾,电梯、楼梯间通道往往被大火烧坏或隔断，传统的消防设备像云梯等，只能是可望不可及，很难有效开展高空的消防和救援工作，只能靠消防队员从外墙攀爬，这既费时间，操作也很不方便，不能有效的开展救援和灭火工作，同时也很不安全，造成消防队员很大伤亡。结果往往是造成群死群伤事件的发生，给生命安全和人民财产造成巨大的损失，针对上述情况，我们提出一种便捷式消防救援平台车。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，从而提出的一种便捷式消防救援平台车。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种便捷式消防救援平台车，包括箱体，所述箱体设置在消防车一侧，所述箱体内壁左侧相对的两侧之间依次固定连接有第一固定板、第二固定板，所述箱体内壁右侧相对的两侧之间依次固定连接有第三固定板、第四固定板，所述箱体内壁相对两侧之间依次固定连接有第一卷帘门、第二卷帘门，所述箱体内部且位于第一卷帘门与第二卷帘门之间设置为站立区，所述第一固定板的顶部设置有防火面具，所述第二固定板的顶部设置有灭火弹，所述箱体内壁的底部一侧设置有防火服，所述箱体内壁的底部且位于第四固定板相对应位置依次固定连接有水泵、蓄电池，所述水泵的进水口端连通有进水管，所述水泵的出水口端连通有出水管，所述第四固定板的顶部设置有水带，所述第三固定板的顶部设置有高压水枪，所述箱体的顶部两侧固定连接有固定环，所述箱体表面的底部固定连接有固定块。

优选的，所述消防车一侧的顶部且位于箱体两侧固定连接有导向块，所述导向块的表面固定连接有固定座，所述固定座的中心通过转轴转动连接有压块，所述压块的表面滑动连接有插销。

优选的，所述箱体的表面且位于站立区相对应位置通过铰链转动连接有箱门，且箱门的中部由多个四边形焊接组成，所述箱门的一侧固定连接有锁体,所述箱门的两侧均固定连接有拉绳，所述拉绳的一端与箱体固定连接，所述箱门的两侧均固定安装有防护栏。

优选的，所述固定块的表面开设有与插销适配的固定孔，所述消防车一侧设置有水箱。

优选的，所述导向块靠近箱体的一侧设置为弧形。

本实用新型提出的一种便捷式消防救援平台车，有益效果在于：本实用新型在消防车内设有箱体，且箱体与消防车分体式设计，在火灾发生时，可直接通过提升机构将箱体吊起至火灾位置，避免了云梯在楼宇间无法工作的问题，同时消防员可在箱体内工作，携带的灭火弹、防火面具和防火服可对被困人员进行救助，降低伤亡率，携带的水泵、水带和高压水枪将火扑灭，避免火势蔓延，使用方便，值得推广使用。

附图说明

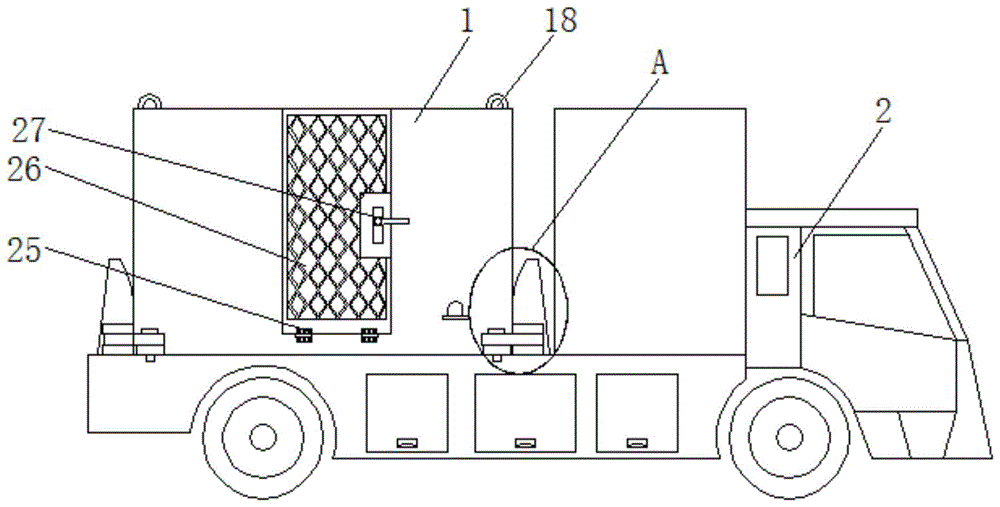

图1为本实用新型整体结构示意图；

图2为本实用新型箱体结构主视图；

图3为本实用新型箱体内部结构示意图；

图4为本实用新型图1中A部结构放大图；

图5为本实用新型箱体结构左视图。

图中：1-箱体、2-消防车、3-第一固定板、4-第二固定板、5-第三固定板、6-第四固定板、7-第一卷帘门、8-第二卷帘门、9-站立区、10-防火面具、11-灭火弹、12-防火服、13-水泵、14-水泵、15-出水管、16-水带、17-高压水枪、18-固定环、19-固定块、20-导向块、21-固定座、22-转轴、23-压块、24-插销、25-铰链、26-箱门、27-锁体、28-蓄电池、29-拉绳、30-护栏。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种便捷式消防救援平台车，包括箱体1，箱体1设置在消防车2一侧，箱体1内壁左侧相对的两侧之间依次固定连接有第一固定板3、第二固定板4，箱体1内壁右侧相对的两侧之间依次固定连接有第三固定板5、第四固定板6，箱体1内壁相对两侧之间依次固定连接有第一卷帘门7、第二卷帘门8，箱体1内部且位于第一卷帘门7与第二卷帘门8之间设置为站立区9，消防员可站在此区域操作高压水枪进行灭火，还可将消防用品传递至被困人员；第一固定板3的顶部设置有防火面具10，第二固定板4的顶部设置有灭火弹11，箱体1内壁的底部一侧设置有防火服12，箱体1内壁的底部且位于第四固定板6相对应位置依次固定连接有水泵13、蓄电池28，水泵13的进水口端连通有进水管14，水泵14的出水口端连通有出水管15，第四固定板6的顶部设置有水带16，第三固定板5的顶部设置有高压水枪17，水带16用于连接水泵13与消防车2内的水箱，箱体1的顶部两侧固定连接有固定环18，用于吊起箱体1，箱体1表面的底部固定连接有固定块19，用于将箱体1固定在消防车2货厢内。

消防车2一侧的顶部且位于箱体1两侧固定连接有导向块20，导向块20的表面固定连接有固定座21，固定座21的中心通过转轴22转动连接有压块23，压块23的表面滑动连接有插销24，通过转动压块23将固定块19压住，使得箱体1底部紧贴消防车2，插销24避免压块23脱离固定块19。

箱体1的表面且位于站立区9相对应位置通过铰链25转动连接有箱门26，且箱门26的中部由多个四边形焊接组成，能够在箱体1中观察外部情况，箱门26的一侧固定连接有锁体27,箱门26的两侧均固定连接有拉绳29，拉绳29的一端与箱体1固定连接，箱门26的两侧均固定安装有防护栏30，方便人员从箱体1中进入到火灾现场，提高安全性。

固定块19的表面开设有与插销24适配的固定孔，消防车2一侧设置有水箱。

导向块20靠近箱体1的一侧设置为弧形，保证箱体1顺利落至消防车2货厢内。

使用时，提升机构的一端与固定环18固定，消防员打开箱门26进入箱体1内，提升机构将箱体1吊起，吊起过程中消防员可打开第一卷帘门7、第二卷帘门8，箱体1移动至火灾处时，将水带16与进水管14连接后扔下并将高压水枪17与出水管15连接，其他消防员将水带13另一端与消防车2水箱连接，通过启动水泵13操作高压水枪17进行灭火，消防员还可携带防火面具10、灭火弹11和防火服12进入火场进行救援。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
