一种具有检查灭火器状态功能的灭火器箱的制作方法

本实用新型涉及消防设备技术领域，特别是涉及一种具有检查灭火器状态功能的灭火器箱。

背景技术：

灭火器箱是专门用于长期固定存放手提式灭火器的箱体。常用的器箱在使用存在以下不足：

1、常用的灭火器箱的箱体、箱盖和箱门均采用金属薄板制成，不透明，需打开灭火器箱才能知道灭火器数量；

2、泡沫灭火器需定期检查重量，在满足规定的条件下才允许使用，而常用的灭火器箱没有重量检查功能，通常需携带相应的检查设备，对灭火器进行逐一检查，检查工作量较大、效率较低，同时，通过精确的重量数值来判断灭火器能否满足使用要求，不够直观和快捷；

3、干粉灭火器需要定期检查压力，观察和记录压力表指针指示位置，而常用灭火器箱不透明，不具备直接检视压力的功能，且箱体打开后，由于箱内光线不足，影响压力表指针位置的检视，需携带照明设备或取出灭火器进行观察。

因此亟需提供一种具有检查灭火器状态功能的灭火器箱来解决上述问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种具有检查灭火器状态功能的灭火器箱，可直观地观察灭火器的重量和压力状况，从而快速判断灭火器的重量或压力是否满足合格的使用条件。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种具有检查灭火器状态功能的灭火器箱，包括箱体、箱盖、箱门，所述箱门包括固定门、翻转门，所述固定门与箱体固定连接，翻转门的底边与固定门铰接，所述箱盖与箱体铰接，所述箱体的内部设置有若干个隔板，所述隔板将箱体的内部分隔为若干个腔室；

每个腔室的底部分别设置有一个用于检查灭火器状态的检查装置；

所述检查装置包括托板、弹簧、刻度板、若干个透镜，所述托板的底面连接有至少一根弹簧，所述弹簧的另一端固定连接在箱体的底面，托板的前侧面上设置有指示线，所述刻度板安装在固定门上并位于托板的外侧，所述透镜安装在翻转门的上部并位于灭火器压力表的正前侧；

所述翻转门的内侧顶部安装有若干组位于透镜上方的照明灯。

进一步的，所述箱体的底部安装有多个带刹车的万向轮。

进一步的，所述箱体的后侧壁上安装有伸缩拉杆。

进一步的，所述箱体两侧壁的顶部均设置有开口，开口内安装有防护套。

进一步的，所述翻转门的顶部开设有若干个圆形通孔，所述透镜嵌装在圆形通孔内。

进一步的，所述透镜为平面镜或凸透镜。

进一步的，所述固定门上开设有安装孔，所述刻度板嵌装在安装孔内。

进一步的，所述刻度板的表面上设置有若干组分别与指示线相对应的刻度线。

进一步的，所述托板的顶面上设置有凹槽，灭火器的底端活动嵌装在凹槽内。

进一步的，所述指示线为水平分布的灯带。

本实用新型的有益效果如下：

1.本实用新型通过在箱体内设置托板和弹簧构成的简易重量检查装置，并在箱门上设置相应的刻度线作为判定标准，通过灭火器重量对托板施加压力后，托板所处位置与刻度线位置的对应情况，直观地判断出灭火器的重量是否满足使用要求，检查效率较高，极大降低了检查人员的劳动量；

2.本实用新型通过在翻转门上设置透镜，可直观地观察灭火器上压力表的指针位置，以及箱内灭火器的数量，避免开箱检查，提高了检查的效率；

3.本实用新型通过在翻转门的内侧设置照明灯、在托板的侧面设置指示线，提高了箱体内的亮度，便于观察，尤其适用于光线条件不好的场合。

附图说明

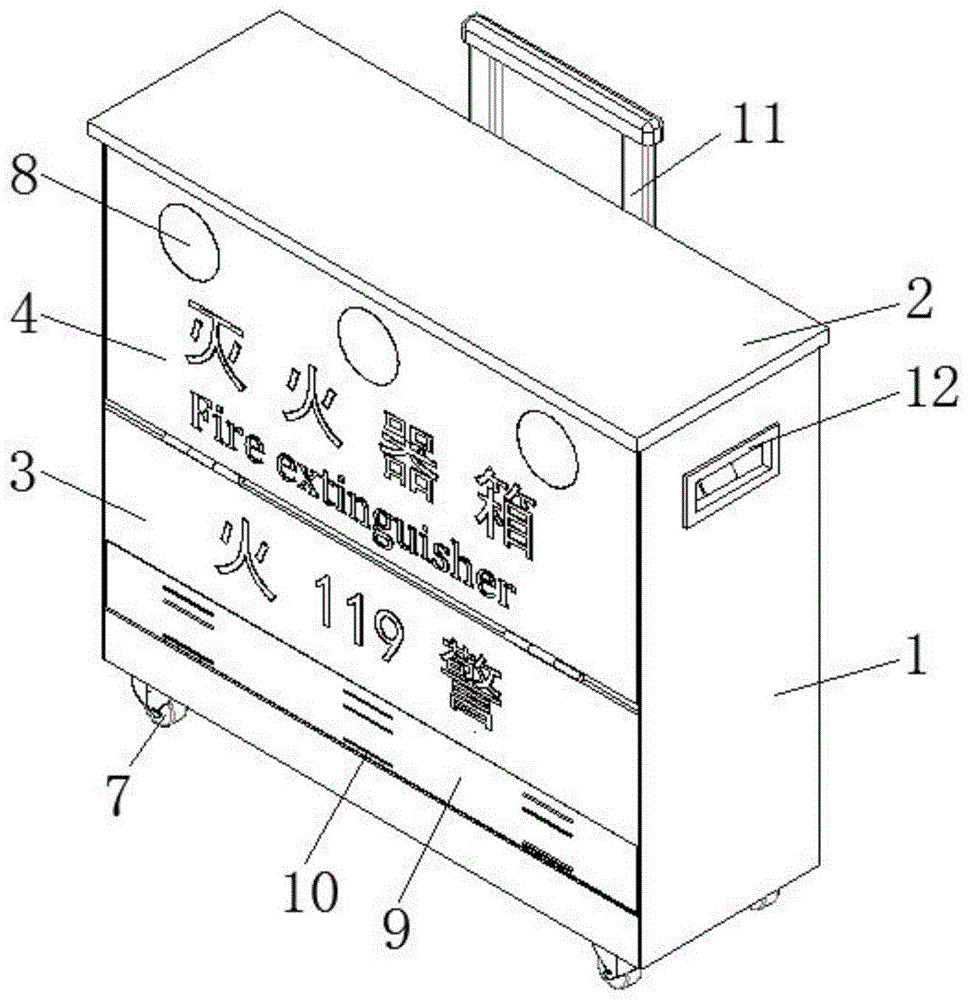

图1为本实用新型的立体结构示意图之一；

图2为本实用新型的立体结构示意图之二；

图3为本实用型的内部结构示意图；

图4为所述托板的结构示意图；

图中：1箱体、2箱盖、3固定门、4翻转门、5托板、6弹簧、7万向轮、8透镜、9刻度板、10刻度线、11伸缩拉杆、12防护套、13灭火器、14照明灯、15隔板、16指示线。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1至图3，一种具有检查灭火器状态功能的灭火器箱，包括箱体1、箱盖2、箱门，箱门包括固定门3、翻转门4，固定门3与箱体1固定连接，翻转门4的底边与固定门3铰接，箱盖2与箱体1铰接。

箱体1的内部设置有若干个隔板15，隔板15的高度约为箱体1高度的二分之一，隔板15将箱体1的内部分隔为若干个腔室，每个腔室内放置一个手提式的灭火器13，可有效避免灭火器13相互之间的摩擦或碰撞，起到一定的防护效果。

每个腔室的底部分别设置有一个用于检查灭火器13状态的检查装置，检查装置包括托板5、弹簧6、刻度板9、若干个透镜8，托板5的底面上连接有至少一根弹簧6，本实施例中采用四根弹簧6，分别位于托板5的底面四角处，如图4所示，弹簧6的另一端固定连接在箱体1的底面上，保证托板5可在腔室内上下移动。托板5的顶面上设置有凹槽，灭火器13的底端活动嵌装在凹槽内，可使灭火器13保持稳定，不会因箱体1的震动或摇晃而出现倾斜。托板5的前侧面上设置有指示线16，指示线16采用水平分布的灯带，灯带为LED灯，并配置有相应的电源和开关，通电后，指示线16呈现为一条细长的水平光线。

如图1所示，所述固定门3上开设有安装孔，刻度板9嵌装在安装孔内并位于托板5的正前方，刻度板9的表面上设置有若干组刻度线10，每组刻度线10与托板5的水平位置相对应。本实施例中，刻度板9采用透明玻璃板，每组刻度线10包括三条线，并由下而上分别标识为绿色线、黄色线、红色线，当灭火器13内盛有标准重量的灭火剂并放置在托板5上后，指示线16与绿色线处于同一水平位置，当灭火器13内含有允许使用的最低重量的灭火剂并放置到托板5上后，指示线16与黄色线处于同一水平位置，当灭火器13内没有灭火剂并放置在托板5上后，指示线16与红色线处于同一水平位置，当托板5上未放置灭火器13时，指示线16位于红色线的上方。

如图1、图2所示，所述翻转门4的顶部开设有若干个圆形通孔，每个圆形通孔均位于每个腔室内灭火器13压力表的在正前方，透镜8嵌装在圆形通孔内，通过透镜8可在箱体1的外部直接观察压力表上指针的位置和相应的读数，而无需打开箱体1或将灭火器13取出，透镜8为平面镜或凸透镜，本实施例中采用凸透镜，具有放大效果，便于观察。翻转门4的内侧顶部安装有若干组位于透镜8上方的照明灯14，照明灯14也采用LED灯，并配置有相应的电源和开关，通电后，可对箱体1的内部，尤其灭火器13压力表的位置进行照明，提高可辨识度，尤其适于光线环境不好的场合。

此外，为了便于灭火器箱的移动至别处使用，及方便集中检查，箱体1的底部安装有多个带刹车的万向轮7，箱体1移动后将万向轮7制动固定，保证箱体1放置后的平稳性，箱体1的后侧壁上安装有伸缩拉杆11，伸缩拉杆11采用与现有拉杆箱近似的拉杆结构，箱体1两侧壁的顶部均设置有开口，开口内安装有防护套12，便于灭火器箱的整体的搬动。

在使用时，通过透镜8可直观地观察灭火器13上压力表的指针位置，以及箱提1内灭火器13的数量，通过观察指示线16所处位置与刻度线10位置的对应情况，直观地判断出灭火器的重量是否满足使用要求，即指示线16位于绿色线和黄色线之间可判定该灭火器的重量满足使用要求，指示线16位于黄色线和红色线之间可判定为该灭火器的重量不满足使用要求，指示线16位于红色线以上可判定此检查装置上未放置灭火器。

本实用新型可直观地观察和判断灭火器箱内灭火器的状态，避免开箱检查，无需配置额外的检查设备，检查效率较高，极大降低了检查人员的劳动量。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
