一种消防用移动式干粉灭火器的制作方法

本实用新型涉及一种灭火器，具体是一种消防用移动式干粉灭火器。

背景技术：

干粉灭火器内充装的是磷酸铵盐干粉灭火剂。干粉灭火剂是用于灭火的干燥且易于流动的微细粉末，由具有灭火效能的无机盐和少量的干粉灭火器添加剂经干燥、粉碎、混合而成微细固体粉末组成。它是一种在消防中得到广泛应用的灭火剂，且主要用于灭火器中。除扑救金属火灾的专用干粉化学灭火剂外，干粉灭火剂一般分为bc干粉灭火剂(碳酸氢钠)和abc干粉(磷酸铵盐)两大类。一是靠干粉中的无机盐的挥发性分解物，与燃烧过程中燃料所产生的自由基或活性基团发生化学抑制和负催化作用，使燃烧的链反应中断而灭火；二是靠干粉的粉末落在可燃物表面外，发生化学反应，并在高温作用下形成一层玻璃状覆盖层，从而隔绝氧，进而窒息灭火。另外，还有部分稀释氧和冷却作用。

但是，不能很好的将其灭火器进行移动，并且在灭火时由于需要人手持灭火器所以导致人员近距离接触火源，导致意外事故发生。因此，本领域技术人员提供了一种消防用移动式干粉灭火器，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种消防用移动式干粉灭火器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种消防用移动式干粉灭火器，包括一号支撑板，所述一号支撑板上端设置有二号支撑板，一号支撑板和二号支撑板夹中处中心位置转动连接有转轴，一号支撑板和二号支撑板夹中处边侧设置有滑槽和滑块，滑块与滑槽滑动卡接，二号支撑板上端设置有若干限位架，二号支撑板内部位于限位架一侧镶嵌有电动伸缩杆，电动伸缩杆上端焊接有二号衔接框，二号衔接框上端设置有一号衔接框，一号衔接框上端焊接有限位框，限位架内部固定安装有灭火器主体，限位架上端一侧固定连接有微型电推杆，微型电推杆上端转动连接有连接框。

可通过控制器对其装置进行控制，当灭火时工作人员可可通过握住把手通过支撑架推动其一号支撑板进行移动，从而迫使万向轮进行滚动配合，当将其装置推送到失火地点后，工作人员可通过控制器分别将其微型电推杆进行控制，从而微型电推杆将会通过将其按压把手向上施力，从而灭火器主体内部的干粉将会通过喷嘴向外喷出，并且工作人员还可通过控制器对其电动伸缩杆进行伸缩舒展，从而将会很方便的调节其喷嘴的喷洒高度。

作为本实用新型进一步的方案：所述一号支撑板一侧焊接有支撑架，支撑架一端焊接有把手，支撑架上端设置有控制器。

作为本实用新型再进一步的方案：所述滑块与二号支撑板固定连接，滑槽与一号支撑板固定连接，二号支撑板通过滑槽和滑块与一号支撑板转动连接。

作为本实用新型再进一步的方案：所述一号衔接框和二号衔接框卡接处横向穿插有螺栓，一号衔接框通过螺栓与二号衔接框固定连接。

作为本实用新型再进一步的方案：所述灭火器主体上端设置有按压把手，灭火器主体上端一侧设置有连接管，灭火器主体前端上方处设置有气压表。

作为本实用新型再进一步的方案：所述连接管一端固定连接有喷嘴，喷嘴与限位框卡接。

作为本实用新型再进一步的方案：所述连接框与按压把手滑动卡接，一号支撑板下端设置有若干万向轮。

与现有技术相比，本实用新型的有益效果是：

可通过控制器对其装置进行控制，当灭火时工作人员可可通过握住把手通过支撑架推动其一号支撑板进行移动，从而迫使万向轮进行滚动配合，当将其装置推送到失火地点后，工作人员可通过控制器分别将其微型电推杆进行控制，从而微型电推杆将会通过将其按压把手向上施力，从而灭火器主体内部的干粉将会通过喷嘴向外喷出，并且工作人员还可通过控制器对其电动伸缩杆进行伸缩舒展，从而将会很方便的调节其喷嘴的喷洒高度。

附图说明

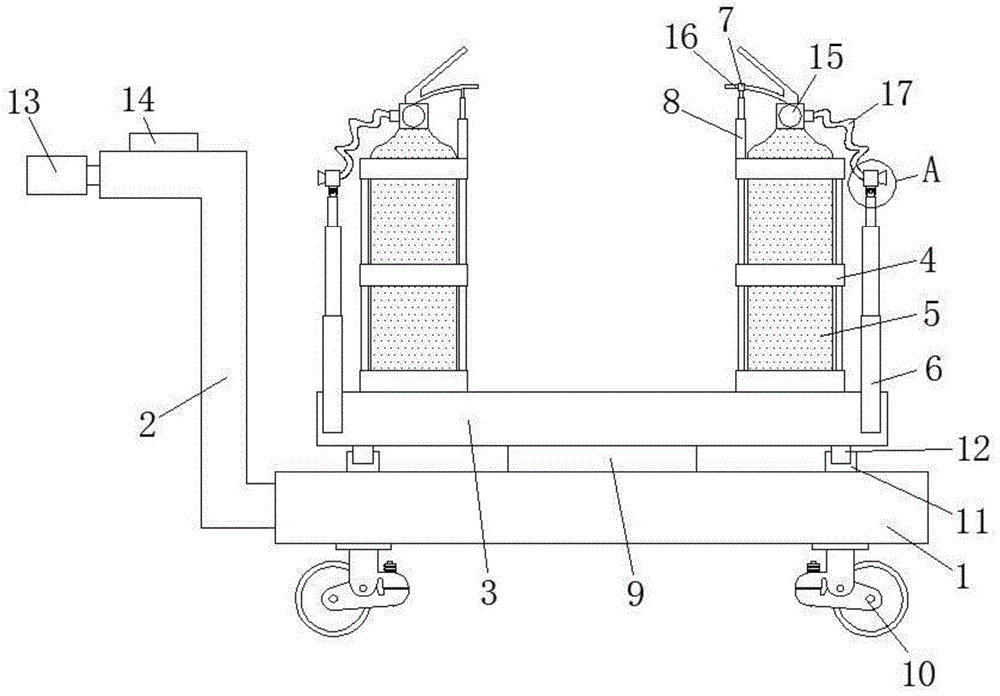

图1为一种消防用移动式干粉灭火器的结构示意图。

图2为一种消防用移动式干粉灭火器中限位架放置位置的示意图。

图3为一种消防用移动式干粉灭火器中图1中a处的放大图。

图4为一种消防用移动式干粉灭火器中滑槽的结构示意图。

图中：1、一号支撑板；2、支撑架；3、二号支撑板；4、限位架；5、灭火器主体；6、电动伸缩杆；7、连接框；8、微型电推杆；9、转轴；10、万向轮；11、滑槽；12、滑块；13、把手；14、控制器；15、气压表；16、按压把手；17、连接管；18、限位框；19、一号衔接框；20、二号衔接框；21、螺栓；22、喷嘴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种消防用移动式干粉灭火器，包括一号支撑板1，所述一号支撑板1上端设置有二号支撑板3，一号支撑板1和二号支撑板3夹中处中心位置转动连接有转轴9，一号支撑板1和二号支撑板3夹中处边侧设置有滑槽11和滑块12，滑块12与滑槽11滑动卡接，二号支撑板3上端设置有若干限位架4，二号支撑板3内部位于限位架4一侧镶嵌有电动伸缩杆6，电动伸缩杆6上端焊接有二号衔接框20，二号衔接框20上端设置有一号衔接框19，一号衔接框19上端焊接有限位框18，限位架4内部固定安装有灭火器主体5，限位架4上端一侧固定连接有微型电推杆8，微型电推杆8上端转动连接有连接框7。

可通过控制器14对其装置进行控制，当灭火时工作人员可可通过握住把手13通过支撑架2推动其一号支撑板1进行移动，从而迫使万向轮10进行滚动配合，当将其装置推送到失火地点后，工作人员可通过控制器14分别将其微型电推杆8进行控制，从而微型电推杆8将会通过将其按压把手16向上施力，从而灭火器主体5内部的干粉将会通过喷嘴22向外喷出，并且工作人员还可通过控制器14对其电动伸缩杆6进行伸缩舒展，从而将会很方便的调节其喷嘴22的喷洒高度。

所述一号支撑板1一侧焊接有支撑架2，支撑架2一端焊接有把手13，支撑架2上端设置有控制器14。

所述滑块12与二号支撑板3固定连接，滑槽11与一号支撑板1固定连接，二号支撑板3通过滑槽11和滑块12与一号支撑板1转动连接。

所述一号衔接框19和二号衔接框20卡接处横向穿插有螺栓21，一号衔接框19通过螺栓21与二号衔接框20固定连接。

所述灭火器主体5上端设置有按压把手16，灭火器主体5上端一侧设置有连接管17，灭火器主体5前端上方处设置有气压表15。

所述连接管17一端固定连接有喷嘴22，喷嘴22与限位框18卡接。

所述连接框7与按压把手16滑动卡接，一号支撑板1下端设置有若干万向轮10。

本实用新型的工作原理是：

可通过控制器14对其装置进行控制，当灭火时工作人员可可通过握住把手13通过支撑架2推动其一号支撑板1进行移动，从而迫使万向轮10进行滚动配合，当将其装置推送到失火地点后，工作人员可通过控制器14分别将其微型电推杆8进行控制，从而微型电推杆8将会通过将其按压把手16向上施力，从而灭火器主体5内部的干粉将会通过喷嘴22向外喷出，并且工作人员还可通过控制器14对其电动伸缩杆6进行伸缩舒展，从而将会很方便的调节其喷嘴22的喷洒高度。

此处需要注意在实用灭火器主体5前需要手动将其保险装置拔出。

当较靠近火势那侧的灭火器主体5内干粉喷洒完毕后，工作人员可旋转其二号支撑板3迫使其转轴9进行旋转配合，并且滑块12将会在滑槽11内进行摩擦滑动，可很好的将另外的灭火器主体5靠近火源处进行喷洒。

避免了人员近距离接触火源，增强了安全性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
