一种显示屏的亮度调节装置和方法与流程

本申请涉及但不限于计算机技术领域，尤指一种显示屏的亮度调节装置和方法。

背景技术：

随着计算机技术的发展和终端设备的普及，终端设备的应用范围得到了广泛的提高，逐渐成为人们日常生活中必不可少的通信工具和娱乐工具，用户对终端设备智能化和人性化提出了更高的要求。

目前的终端设备通常配置有液晶显示器(Liquid Crystal Display，简称为：LCD)或发光二极管(Light Emitting Diode，简称为：LED)显示器，终端设备的显示屏亮度是影响用户使用该终端设备的重要感官因素之一。例如，在室外光线较强的场景中，为了能够清晰的看到显示屏所显示的内容，用户习惯将显示屏的屏幕亮度调的较高；在室内或光线较弱的场景中，若显示屏的屏幕亮度太高，则会使用户感觉到显示屏过于刺眼，并且对用户的眼睛造成不好的影响，此时，用户可以将显示屏的屏幕亮度调的较低。现有的安卓(Android)操作系统中屏幕亮度的调节方案为：定义环境光值(lux)区间与某一屏幕亮度值(nit)对应，例如，当环境光值(lux)∈[1000，1400]时，屏幕亮度值(nit)＝100，Android操作系统中调节屏幕亮度的方案可以称为亮度级别方案，即将Android操作系统的环境光值定位为多个级别，然后对每个级别配置一个对应的屏幕亮度值。显然地，现有的Android操作系统中调节屏幕亮度的方式，对屏幕亮度的划分较为简单，并不能满足用户对终端设备的显示屏亮度的舒适性需求。

综上所述，现有的Android操作系统中调节屏幕亮度的方式，由于仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度，对屏幕亮度的划分较为简单，而导致无法满足用户对终端设备的显示屏亮度的舒适性需求的问题。

技术实现要素：

为了解决上述技术问题，本发明实施例提供了一种显示屏的亮度调节装置和方法，以解决现有的Android操作系统中调节屏幕亮度的方式，由于仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度，对屏幕亮度的划分较为简单，而导致无法满足用户对终端设备的显示屏亮度的舒适性需求的问题。

本发明实施例提供一种显示屏的亮度调节装置，包括：

获取模块，用于根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取所述环境光值对应的屏幕亮度值，其中，所述亮度调节对应关系为屏幕亮度值与环境光值的关系曲线；

调节模块，用于根据所述获取模块获取的屏幕亮度值，对所述第一终端设备的显示屏进行亮度调节。

可选地，如上所述的显示屏的亮度调节装置中，所述装置还包括：

测试模块，用于通过改变环境光值，测试得到第二终端设备的显示屏在不同环境光值下人眼感知的屏幕亮度值，生成所述亮度调节对应关系；其中，所述亮度调节对应关系包括一组或多组。

可选地，如上所述的显示屏的亮度调节装置中，所述获取模块包括：

第一获取单元，用于根据所述第一终端设备的显示屏在当前环境中的所述环境光值和预先配置的所述亮度调节对应关系，获取所述第二终端设备在所述环境光值下的标准屏幕亮度值；

计算单元，用于根据所述第一终端设备的显示屏的最大屏幕亮度值和所述第二终端设备的显示屏的最大屏幕亮度值，以及所述第一获取单元获取的所述标准屏幕亮度值，计算得到所述第一终端设备在所述环境光值下的屏幕亮度值。

可选地，如上所述的显示屏的亮度调节装置中，所述获取模块包括：

第二获取单元，用于根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取所述环境光值对应的逻辑亮度值；

转换单元，用于将所述第二获取单元获取的所述逻辑亮度值转换为所述屏幕亮度值。

可选地，如上所述的显示屏的亮度调节装置中，所述第一终端设备中配置有多组亮度调节对应关系；所述装置还包括：

选择模块，用于根据用户的操作选择其中一组亮度调节对应关系作为对所述第一终端设备的显示屏进行亮度调节的亮度调节对应关系。

本发明实施例提供一种显示屏的亮度调节方法，包括：

根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取所述环境光值对应的屏幕亮度值，其中，所述亮度调节对应关系为屏幕亮度值与环境光值的关系曲线；

根据所获取的屏幕亮度值，对所述第一终端设备的显示屏进行亮度调节。

可选地，如上所述的显示屏的亮度调节方法中，所述获取所述环境光值对应的屏幕亮度之前，所述还包括：

通过改变环境光值，测试得到第二终端设备的显示屏在不同环境光值下人眼感知的屏幕亮度值，生成所述亮度调节对应关系；其中，所述亮度调节对应关系包括一组或多组。

可选地，如上所述的显示屏的亮度调节方法中，所述根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取所述环境光值对应的屏幕亮度值，包括：

根据所述第一终端设备的显示屏在当前环境中的所述环境光值和预先配置的所述亮度调节对应关系，获取所述第二终端设备在所述环境光值下的标准屏幕亮度值；

根据所述第一终端设备的显示屏的最大屏幕亮度值和所述第二终端设备的显示屏的最大屏幕亮度值，以及所述标准屏幕亮度值，计算得到所述第一终端设备在所述环境光值下的屏幕亮度值。

可选地，如上所述的显示屏的亮度调节方法中，所述根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取所述环境光值对应的屏幕亮度值，包括：

根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取所述环境光值对应的逻辑亮度值；

将所述逻辑亮度值转换为所述屏幕亮度值。

可选地，如上所述的显示屏的亮度调节方法中，所述第一终端设备中配置有多组亮度调节对应关系；所述获取所述环境光值对应的屏幕亮度值之前，所述方法还包括：

根据用户的操作选择其中一组亮度调节对应关系作为对所述第一终端设备的显示屏进行亮度调节的亮度调节对应关系。

本发明实施例提供的显示屏的亮度调节装置和方法，获取模块根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取环境光值对应的屏幕亮度值，并且由调节模块根据获取模块获取的屏幕亮度值，对第一终端设备的显示屏进行亮度调节，上述获取模块获取屏幕亮度值时采用的亮度调节对应关系为屏幕亮度值与环境光值的关系曲线；本发明实施例提供的技术方案，以屏幕亮度值随环境光值变化的关系曲线为调节显示屏亮度的依据，得到当前环境光值对应的人眼感知的舒适性较高的屏幕亮度值，对显示屏的亮度调节可以达到人眼感知的最佳效果，并且调节亮度的过程中可以充分利用显示屏的亮度范围；本发明实施例解决了现有的Android操作系统中调节屏幕亮度的方式，由于仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度，对屏幕亮度的划分较为简单，而导致无法满足用户对终端设备的显示屏亮度的舒适性需求的问题。

附图说明

附图用来提供对本发明技术方案的进一步理解，并且构成说明书的一部分，与本申请的实施例一起用于解释本发明的技术方案，并不构成对本发明技术方案的限制。

图1为实现本发明各个实施例一个可选的移动终端的硬件结构示意；

图2描述其中根据本发明的移动终端能够操作的通信系统；

图3为本发明实施例提供的一种显示屏的亮度调节装置的结构示意图；

图4为本发明实施例提供的另一种显示屏的亮度调节装置的结构示意图；

图5为本发明实施例提供的显示屏的亮度调节装置中一种亮度调节对应关系的示意图；

图6为本发明实施例提供的又一种显示屏的亮度调节装置的结构示意图；

图7为本发明实施例提供的一种显示屏的亮度调节方法的流程示意图；

图8为本发明实施例提供的另一种显示屏的亮度调节方法的流程示意图；

图9为本发明实施例提供的又一种显示屏的亮度调节方法的流程示意图。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

现在将参考附图描述实现本发明各个实施例的移动终端。在后续的描述中，使用用于表示元见得诸如“模块”、“部件”或“单元”的后缀仅为了有利于本发明的说明，其本身并没有特定的意义。因此，“模块”与“部件”可以混合地使用。

移动终端可以以各种形式来实施。例如，本发明中描述的终端可以包括诸如移动电话、智能电话、笔记本电脑、数字广播接收器、PDA(个人数字助理)、PAD(平板电脑)、PMP(便携式多媒体播放器)、导航装置等等的移动终端以及诸如数字TV、台式计算机等等的固定终端。下面，假设终端是移动终端。然而，本领域技术人员将理解的是，除了特别用于移动目的的元件之外，根据本发明的实施方式的构造也能够应用于固定类型的终端。

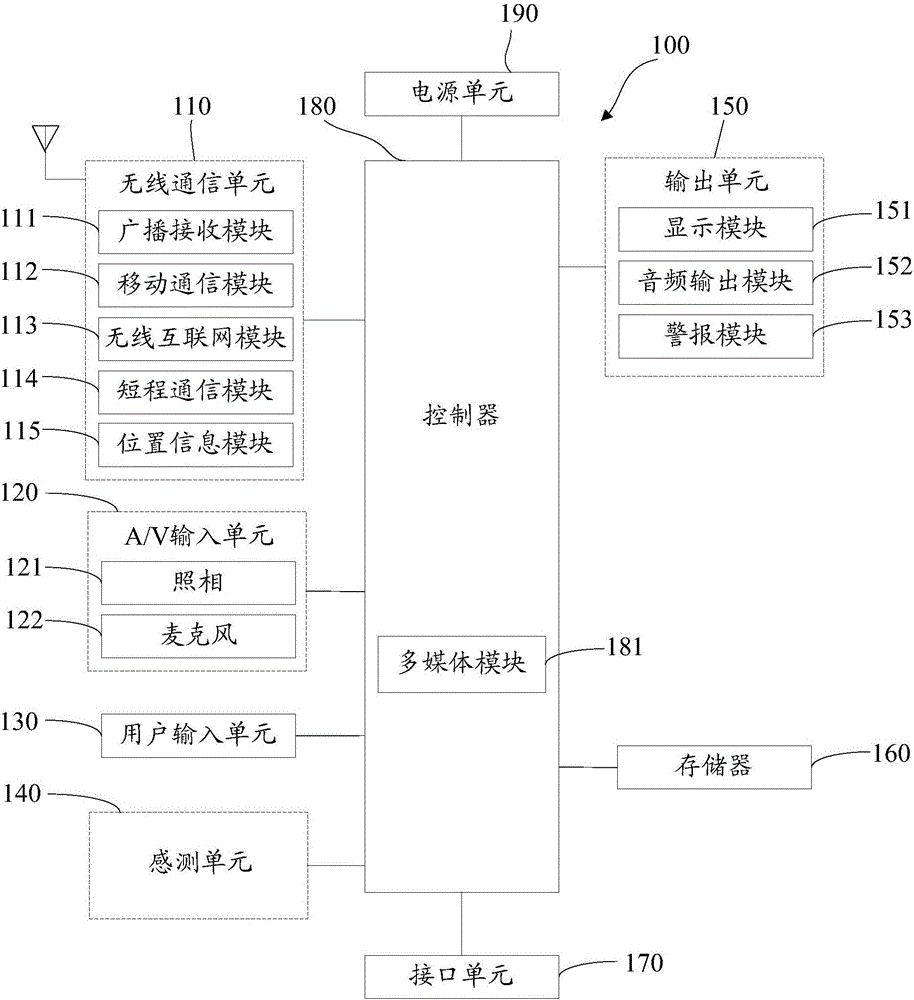

图1为实现本发明各个实施例一个可选的移动终端的硬件结构示意。

移动终端100可以包括无线通信单元110、A/V(音频/视频)输入单元120、用户输入单元130、感测单元140、输出单元150、存储器160、接口单元170、控制器180和电源单元190等等。图1示出了具有各种组件的移动终端，但是应理解的是，并不要求实施所有示出的组件。可以替代地实施更多或更少的组件。将在下面详细描述移动终端的元件。

无线通信单元110通常包括一个或多个组件，其允许移动终端100与无线通信系统或网络之间的无线电通信。例如，无线通信单元可以包括广播接收模块111、移动通信模块112、无线互联网模块113、短程通信模块114和位置信息模块115中的至少一个。

广播接收模块111经由广播信道从外部广播管理服务器接收广播信号和/或广播相关信息。广播信道可以包括卫星信道和/或地面信道。广播管理服务器可以是生成并发送广播信号和/或广播相关信息的服务器或者接收之前生成的广播信号和/或广播相关信息并且将其发送给终端的服务器。广播信号可以包括TV广播信号、无线电广播信号、数据广播信号等等。而且，广播信号可以进一步包括与TV或无线电广播信号组合的广播信号。广播相关信息也可以经由移动通信网络提供，并且在该情况下，广播相关信息可以由移动通信模块112来接收。广播信号可以以各种形式存在，例如，其可以以数字多媒体广播(DMB)的电子节目指南(EPG)、数字视频广播手持(DVB-H)的电子服务指南(ESG)等等的形式而存在。广播接收模块111可以通过使用各种类型的广播系统接收信号广播。特别地，广播接收模块111可以通过使用诸如多媒体广播-地面(DMB-T)、数字多媒体广播-卫星(DMB-S)、数字视频广播-手持(DVB-H)，前向链路媒体(MediaFLO@)的数据广播系统、地面数字广播综合服务(ISDB-T)等等的数字广播系统接收数字广播。广播接收模块111可以被构造为适合提供广播信号的各种广播系统以及上述数字广播系统。经由广播接收模块111接收的广播信号和/或广播相关信息可以存储在存储器160(或者其它类型的存储介质)中。

移动通信模块112将无线电信号发送到基站(例如，接入点、节点B等等)、外部终端以及服务器中的至少一个和/或从其接收无线电信号。这样的无线电信号可以包括语音通话信号、视频通话信号、或者根据文本和/或多媒体消息发送和/或接收的各种类型的数据。

无线互联网模块113支持移动终端的无线互联网接入。该模块可以内部或外部地耦接到终端。该模块所涉及的无线互联网接入技术可以包括WLAN(无线LAN)(Wi-Fi)、Wibro(无线宽带)、Wimax(全球微波互联接入)、HSDPA(高速下行链路分组接入)等等。

短程通信模块114是用于支持短程通信的模块。短程通信技术的一些示例包括蓝牙TM、射频识别(RFID)、红外数据协会(IrDA)、超宽带(UWB)、紫蜂TM等等。

位置信息模块115是用于检查或获取移动终端的位置信息的模块。位置信息模块的典型示例是GPS(全球定位系统)。根据当前的技术，GPS模块115计算来自三个或更多卫星的距离信息和准确的时间信息并且对于计算的信息应用三角测量法，从而根据经度、纬度和高度准确地计算三维当前位置信息。当前，用于计算位置和时间信息的方法使用三颗卫星并且通过使用另外的一颗卫星校正计算出的位置和时间信息的误差。此外，GPS模块115能够通过实时地连续计算当前位置信息来计算速度信息。

A/V输入单元120用于接收音频或视频信号。A/V输入单元120可以包括相机121和麦克风1220，相机121对在视频捕获模式或图像捕获模式中由图像捕获装置获得的静态图片或视频的图像数据进行处理。处理后的图像帧可以显示在显示模块151上。经相机121处理后的图像帧可以存储在存储器160(或其它存储介质)中或者经由无线通信单元110进行发送，可以根据移动终端的构造提供两个或更多相机121。麦克风122可以在电话通话模式、记录模式、语音识别模式等等运行模式中经由麦克风接收声音(音频数据)，并且能够将这样的声音处理为音频数据。处理后的音频(语音)数据可以在电话通话模式的情况下转换为可经由移动通信模块112发送到移动通信基站的格式输出。麦克风122可以实施各种类型的噪声消除(或抑制)算法以消除(或抑制)在接收和发送音频信号的过程中产生的噪声或者干扰。

用户输入单元130可以根据用户输入的命令生成键输入数据以控制移动终端的各种操作。用户输入单元130允许用户输入各种类型的信息，并且可以包括键盘、锅仔片、触摸板(例如，检测由于被接触而导致的电阻、压力、电容等等的变化的触敏组件)、滚轮、摇杆等等。特别地，当触摸板以层的形式叠加在显示模块151上时，可以形成触摸屏。

感测单元140检测移动终端100的当前状态，(例如，移动终端100的打开或关闭状态)、移动终端100的位置、用户对于移动终端100的接触(即，触摸输入)的有无、移动终端100的取向、移动终端100的加速或减速移动和方向等等，并且生成用于控制移动终端100的操作的命令或信号。例如，当移动终端100实施为滑动型移动电话时，感测单元140可以感测该滑动型电话是打开还是关闭。另外，感测单元140能够检测电源单元190是否提供电力或者接口单元170是否与外部装置耦接。

接口单元170用作至少一个外部装置与移动终端100连接可以通过的接口。例如，外部装置可以包括有线或无线头戴式耳机端口、外部电源(或电池充电器)端口、有线或无线数据端口、存储卡端口、用于连接具有识别模块的装置的端口、音频输入/输出(I/O)端口、视频I/O端口、耳机端口等等。识别模块可以是存储用于验证用户使用移动终端100的各种信息并且可以包括用户识别模块(UIM)、客户识别模块(SIM)、通用客户识别模块(USIM)等等。另外，具有识别模块的装置(下面称为“识别装置”)可以采取智能卡的形式，因此，识别装置可以经由端口或其它连接装置与移动终端100连接。接口单元170可以用于接收来自外部装置的输入(例如，数据信息、电力等等)并且将接收到的输入传输到移动终端100内的一个或多个元件或者可以用于在移动终端和外部装置之间传输数据。

另外，当移动终端100与外部底座连接时，接口单元170可以用作允许通过其将电力从底座提供到移动终端100的路径或者可以用作允许从底座输入的各种命令信号通过其传输到移动终端的路径。从底座输入的各种命令信号或电力可以用作用于识别移动终端是否准确地安装在底座上的信号。输出单元150被构造为以视觉、音频和/或触觉方式提供输出信号(例如，音频信号、视频信号、警报信号、振动信号等等)。输出单元150可以包括显示模块151、音频输出模块152、警报模块153等等。

显示模块151可以显示在移动终端100中处理的信息。例如，当移动终端100处于电话通话模式时，显示模块151可以显示与通话或其它通信(例如，文本消息收发、多媒体文件下载等等)相关的用户界面(UI)或图形用户界面(GUI)。当移动终端100处于视频通话模式或者图像捕获模式时，显示模块151可以显示捕获的图像和/或接收的图像、示出视频或图像以及相关功能的UI或GUI等等。

同时，当显示模块151和触摸板以层的形式彼此叠加以形成触摸屏时，显示模块151可以用作输入装置和输出装置。显示模块151可以包括液晶显示器(LCD)、薄膜晶体管LCD(TFT-LCD)、有机发光二极管(OLED)显示器、柔性显示器、三维(3D)显示器等等中的至少一种。这些显示器中的一些可以被构造为透明状以允许用户从外部观看，这可以称为透明显示器，典型的透明显示器可以例如为TOLED(透明有机发光二极管)显示器等等。根据特定想要的实施方式，移动终端100可以包括两个或更多显示单元(或其它显示装置)，例如，移动终端可以包括外部显示单元(未示出)和内部显示单元(未示出)。触摸屏可用于检测触摸输入压力以及触摸输入位置和触摸输入面积。

音频输出模块152可以在移动终端处于呼叫信号接收模式、通话模式、记录模式、语音识别模式、广播接收模式等等模式下时，将无线通信单元110接收的或者在存储器160中存储的音频数据转换音频信号并且输出为声音。而且，音频输出模块152可以提供与移动终端100执行的特定功能相关的音频输出(例如，呼叫信号接收声音、消息接收声音等等)。音频输出模块152可以包括扬声器、蜂鸣器等等。

警报模块153可以提供输出以将事件的发生通知给移动终端100。典型的事件可以包括呼叫接收、消息接收、键信号输入、触摸输入等等。除了音频或视频输出之外，警报模块153可以以不同的方式提供输出以通知事件的发生。例如，警报模块153可以以振动的形式提供输出，当接收到呼叫、消息或一些其它进入通信(incomingcommunication)时，警报模块153可以提供触觉输出(即，振动)以将其通知给用户。通过提供这样的触觉输出，即使在用户的移动电话处于用户的口袋中时，用户也能够识别出各种事件的发生。警报模块153也可以经由显示模块151或音频输出模块152提供通知事件的发生的输出。

存储器160可以存储由控制器180执行的处理和控制操作的软件程序等等，或者可以暂时地存储己经输出或将要输出的数据(例如，电话簿、消息、静态图像、视频等等)。而且，存储器160可以存储关于当触摸施加到触摸屏时输出的各种方式的振动和音频信号的数据。

存储器160可以包括至少一种类型的存储介质，所述存储介质包括闪存、硬盘、多媒体卡、卡型存储器(例如，SD或DX存储器等等)、随机访问存储器(RAM)、静态随机访问存储器(SRAM)、只读存储器(ROM)、电可擦除可编程只读存储器(EEPROM)、可编程只读存储器(PROM)、磁性存储器、磁盘、光盘等等。而且，移动终端100可以与通过网络连接执行存储器160的存储功能的网络存储装置协作。

控制器180通常控制移动终端的总体操作。例如，控制器180执行与语音通话、数据通信、视频通话等等相关的控制和处理。另外，控制器180可以包括用于再现(或回放)多媒体数据的多媒体模块181，多媒体模块181可以构造在控制器180内，或者可以构造为与控制器180分离。控制器180可以执行模式识别处理，以将在触摸屏上执行的手写输入或者图片绘制输入识别为字符或图像。

电源单元190在控制器180的控制下接收外部电力或内部电力并且提供操作各元件和组件所需的适当的电力。

这里描述的各种实施方式可以以使用例如计算机软件、硬件或其任何组合的计算机可读介质来实施。对于硬件实施，这里描述的实施方式可以通过使用特定用途集成电路(ASIC)、数字信号处理器(DSP)、数字信号处理装置(DSPD)、可编程逻辑装置(PLD)、现场可编程门阵列(FPGA)、处理器、控制器、微控制器、微处理器、被设计为执行这里描述的功能的电子单元中的至少一种来实施，在一些情况下，这样的实施方式可以在控制器180中实施。对于软件实施，诸如过程或功能的实施方式可以与允许执行至少一种功能或操作的单独的软件模块来实施。软件代码可以由以任何适当的编程语言编写的软件应用程序(或程序)来实施，软件代码可以存储在存储器160中并且由控制器180执行。

至此，己经按照其功能描述了移动终端。下面，为了简要起见，将描述诸如折叠型、直板型、摆动型、滑动型移动终端等等的各种类型的移动终端中的滑动型移动终端作为示例。因此，本发明能够应用于任何类型的移动终端，并且不限于滑动型移动终端。

如图1中所示的移动终端100可以被构造为利用经由帧或分组发送数据的诸如有线和无线通信系统以及基于卫星的通信系统来操作。

现在将参考图2描述其中根据本发明的移动终端能够操作的通信系统。

这样的通信系统可以使用不同的空中接口和/或物理层。例如，由通信系统使用的空中接口包括例如频分多址(FDMA)、时分多址(TDMA)、码分多址(CDMA)和通用移动通信系统(UMTS)(特别地，长期演进(LTE))、全球移动通信系统(GSM)等等。作为非限制性示例，下面的描述涉及CDMA通信系统，但是这样的教导同样适用于其它类型的系统。

参考图2，CDMA无线通信系统可以包括多个移动终端100、多个基站(BS)270、基站控制器(BSC)275和移动交换中心(MSC)280。MSC280被构造为与公共电话交换网络(PSTN)290形成接口。MSC280还被构造为与可以经由回程线路耦接到基站270的BSC275形成接口。回程线路可以根据若干己知的接口中的任一种来构造，所述接口包括例如E1/T1、ATM，IP、PPP、帧中继、HDSL、ADSL或xDSL。将理解的是，如图2中所示的系统可以包括多个BSC2750。

每个BS270可以服务一个或多个分区(或区域)，由多向天线或指向特定方向的天线覆盖的每个分区放射状地远离BS270。或者，每个分区可以由用于分集接收的两个或更多天线覆盖。每个BS270可以被构造为支持多个频率分配，并且每个频率分配具有特定频谱(例如，1.25MHz,5MHz等等)。

分区与频率分配的交叉可以被称为CDMA信道。BS270也可以被称为基站收发器子系统(BTS)或者其它等效术语。在这样的情况下，术语“基站”可以用于笼统地表示单个BSC275和至少一个BS270。基站也可以被称为“蜂窝站”。或者，特定BS270的各分区可以被称为多个蜂窝站。

如图2中所示，广播发射器(BT)295将广播信号发送给在系统内操作的移动终端100。如图1中所示的广播接收模块111被设置在移动终端100处以接收由BT295发送的广播信号。在图2中，示出了几个全球定位系统(GPS)卫星300。卫星300帮助定位多个移动终端100中的至少一个。

在图2中，描绘了多个卫星300，但是理解的是，可以利用任何数目的卫星获得有用的定位信息。如图1中所示的GPS模块115通常被构造为与卫星300配合以获得想要的定位信息。替代GPS跟踪技术或者在GPS跟踪技术之外，可以使用可以跟踪移动终端的位置的其它技术。另外，至少一个GPS卫星300可以选择性地或者额外地处理卫星DMB传输。

作为无线通信系统的一个典型操作，BS270接收来自各种移动终端100的反向链路信号。移动终端100通常参与通话、消息收发和其它类型的通信。特定基站270接收的每个反向链路信号被在特定BS270内进行处理。获得的数据被转发给相关的BSC275。BSC提供通话资源分配和包括BS270之间的软切换过程的协调的移动管理功能。BSC275还将接收到的数据路由到MSC280，其提供用于与PSTN290形成接口的额外的路由服务。类似地，PSTN290与MSC280形成接口，MSC与BSC275形成接口，并且BSC275相应地控制BS270以将正向链路信号发送到移动终端100。

基于上述移动终端硬件结构以及通信系统，提出本发明装置和方法的各个实施例。为使本发明的目的、技术方案和优点更加清楚明白，下文中将结合附图对本发明的实施例进行详细说明。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

在附图的流程图示出的步骤可以在诸如一组计算机可执行指令的计算机系统中执行。并且，虽然在流程图中示出了逻辑顺序，但是在某些情况下，可以以不同于此处的顺序执行所示出或描述的步骤。

下面通过具体的实施例对本发明的技术方案进行详细说明，本发明以下各实施例中的终端设备可以为移动终端，例如为智能手机、个人数字助理(Personal Digital Assistant，简称为：PDA)或平板电脑等；另外，本发明各实施例中的终端设备也可以是个人计算机(Personal Computer，简称为：PC)。本发明提供以下几个具体的实施例可以相互结合，对于相同或相似的概念或过程可能在某些实施例不再赘述。

图3为本发明实施例提供的一种显示屏的亮度调节装置的结构示意图。本实施例提供的显示屏的亮度调节装置适用于对终端设备的显示屏进行自动亮度调节的情况中，该显示屏的亮度调节装置通常以硬件和软件相结合的方法来实现，该装置可以集成在终端设备的控制器中，供控制器调用。如图3所示，本实施例提供的显示屏的亮度调节装置可以包括：获取模块10和调节模块20。

其中，获取模块10，用于根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取环境光值对应的屏幕亮度值，其中，亮度调节对应关系为屏幕亮度值与环境光值的关系曲线。

本发明实施例提供的显示屏的亮度调节装置，提供一种对终端设备的显示屏进行自动亮度调节的方式，终端设备在用户的使用过程中，经常会处于不同的环境下，对于使用该终端设备的用户来说，显示屏的显示亮度在不同的环境光值下会有该用户的眼睛可以感知的舒适度较高的屏幕亮度，因此，本发明实施例中的获取模块10，即是要根据第一终端设备的显示屏在当前环境中的环境光值，获取用户在该环境光值下感知的舒适度较高的屏幕亮度。本发明实施例中描述的亮度调节对应关系为：屏幕亮度值与环境光值的关系曲线，该关系曲线为在不同的环境光值下，人眼感知的舒适度较高的屏幕亮度，即可以将该关系曲线作为终端设备对显示屏进行亮度调节的依据；该亮度调节对应关系可以为设计人员通过大量的测试和统计数据，生成的具有普遍适应性的关系曲线，该关系曲线在坐标上的表示为，屏幕亮度值(nit)随环境光值(lux)的变化曲线。

需要说明的是，本发明实施例中获取模块10根据当前环境光值和亮度调节对应关系，获取的屏幕亮度值是用户的眼睛感知的舒适度较高的屏幕亮度；对于不同的用户来说，其感知的舒适度也是不同的，因此，本发明实施例并不限制亮度调节对应关系中屏幕亮度值与环境光值的具体对应关系，可以使用具有普遍适应性的亮度调节对应关系，也可以使用某个用户或者某些用户特定的亮度调节对应关系。

在本发明实施例中，获取模块10在获取环境光值对应的屏幕亮度值之前，还需要测量该第一终端设备在当前环境中的环境光值，触发第一终端设备获取环境光值的操作可以是第一终端设备的使用环境发生改变，例如，第一终端设备从室外移入室内，或者，第一终端设备所在室内的灯光强度发生变化等，只要是第一终端设备所在环境中光强度变化，其配置的传感器就可以触发该第一终端设备测量当前的环境光值。在实际应用中，第一终端设备测量环境光值的实现方式，可以是测量环境光发生变化后几秒内的平均环境光值，由于环境光发生是一个渐变的过程，在该变化过程中的光照强度可能并不稳定，因此，可以测量一段时间内的平均环境光值，以得到当前环境中较为稳定和准确的环境光值。

调节模块20，用于根据获取模块10获取的屏幕亮度值，对第一终端设备的显示屏进行亮度调节。

在本发明实施例中，第一终端设备的获取模块10获取到的当前环境中的环境光值对应的屏幕亮度值，即是在当前环境中用户眼睛可以感知的舒适性较高的屏幕亮度值，此时，调节模块20可以以获取模块10获取的屏幕亮度值作为调节该第一终端设备的显示屏的目标，将显示屏的屏幕亮度调节为获取模块10获取的屏幕亮度值。

现有的Android操作系统中调节屏幕亮度的方式，同定义亮度级别的方案，按照不同的亮度级别对终端设备的显示屏的屏幕亮度值进行划分，其方案的结果是，每个亮度级别对应一个唯一确定的屏幕亮度值，然而，亮度级别为设计人员对环境光值主观划分出的区间，采用一个区间对应一个屏幕亮度值的调节方式，存在以下问题：1、通过亮度级别对显示屏的屏幕亮度划分的方式较为简单，仅能划分出少数个屏幕亮度值，没有充分利用显示屏亮度调节的范围，例如显示屏的最大亮度为500，通过亮度级别的方式，可能仅划分出10个亮度区间或更少的亮度区间，相应地，显示屏的亮度调节也局限与该10个亮度区间对应的屏幕亮度值，显示屏的亮度范围[0，500]并没有得到充分利用；2、一个区间内的不同环境光值对应的屏幕亮度值相同，然而在用户实际使用该终端设备时，一个区间内的不同环境光值对于用户眼睛的感知来说，实际应该具有不同的屏幕亮度值，采用笼统的划分方式调节显示屏的亮度，在绝大多数情况下并不能得到人眼感知的舒适度较高的屏幕亮度值，从而不能满足用户对终端设备的显示屏亮度的舒适性需求。

与现有技术中仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度的方式相比，本发明实施例提供的显示屏的亮度调节装置中，并没有涉及亮度级别的概念，而是通过当前环境中的环境光值和预先配置的亮度调节对应关系，获取到环境光值对应的屏幕亮度值，将该屏幕亮度值作为调节第一终端设备的显示屏的目标参数，上述亮度调节对应关系则是屏幕亮度值随环境光值变化的关系曲线，可以理解的，该关系曲线中不同的环境光值会对应不同的屏幕亮度值，因此，对于第一终端设备在不同环境中的不同环境光值，在该关系曲线中都可以找到用户眼睛感知的舒适性较高的屏幕亮度值。相比之下，本发明实施例中调节显示屏亮度的依据，不再是现有技术中简单的亮度级别划分方式，仅有有限个屏幕亮度值可供调节，而是基于屏幕亮度值随环境光值变化的关系曲线，因此，对于不同的环境光值，均可以获取到用户眼睛感知的舒适性较高的屏幕亮度值，并且屏幕亮度的调节范围也是该显示屏的亮度范围，例如可调节范围为[0，500]，显然地，可以充分利用显示屏的亮度范围对其在不同环境光值下进行亮度调节，本实施例提供的装置在执行亮度调节的过程中，可以实现用户对终端设备的显示屏亮度调节的智能性和人性化的要求。

本发明实施例提供的显示屏的亮度调节装置，获取模块根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取环境光值对应的屏幕亮度值，并且由调节模块根据获取模块获取的屏幕亮度值，对第一终端设备的显示屏进行亮度调节，上述获取模块获取屏幕亮度值时采用的亮度调节对应关系为屏幕亮度值与环境光值的关系曲线；本发明实施例提供的装置，以屏幕亮度值随环境光值变化的关系曲线为调节显示屏亮度的依据，得到当前环境光值对应的人眼感知的舒适性较高的屏幕亮度值，对显示屏的亮度调节可以达到人眼感知的最佳效果，并且调节亮度的过程中可以充分利用显示屏的亮度范围；本发明实施例解决了现有的Android操作系统中调节屏幕亮度的方式，由于仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度，对屏幕亮度的划分较为简单，而导致无法满足用户对终端设备的显示屏亮度的舒适性需求的问题。

可选地，图4为本发明实施例提供的另一种显示屏的亮度调节装置的结构示意图。在上述图3所示显示屏的亮度调节装置的结构基础上，本实施例提供的装置还可以包括：

测试模块30，用于通过改变环境光值，测试得到第二终端设备的显示屏在不同环境光值下人眼感知的屏幕亮度值，生成亮度调节对应关系；其中，亮度调节对应关系包括一组或多组。

在本发明实施例中，由于亮度调节对应关系为调节第一终端设备的显示屏亮度的依据，在通过显示屏的亮度调节装置对第一终端设备的显示屏进行亮度调节之前，可以先获取该亮度调节对应关系。在实际应用中，可以采用任意一种终端设备的显示屏进行测试，例如本发明实施例采用第二终端设备的显示屏进行测试，在测试过程中，不断的改变环境光值，得到在不同环境光值下用户眼睛感知的舒适度较高的屏幕亮度值，该测试过程可以由较多的用户参与，通过大量的测量和统计数据得到具有普遍适应性的亮度调节对应关系。如图5所示，为本发明实施例提供的显示屏的亮度调节装置中一种亮度调节对应关系的示意图，图5所示亮度调节对应关系即是屏幕亮度值与环境光值的关系曲线，生成图5所示关系曲线的方式可以为，选择多个环境光值作为测试条件，在不同环境光值下得到用户眼睛感知的舒适度较高的屏幕亮度值，即在坐标图中得到许多个散点，将这些散点联合起来生成屏幕亮度值与环境光值的关系曲线，可以理解的，在测试过程中，选择的环境光值越多、分布越紧密，得到的关系曲线越准确。图5仅是设计人员通过大量测试得到的一组屏幕亮度值与环境光值的关系曲线，并不以此限制本发明实施例中的亮度调节对应关系。

需要说明的是，本发明实施例提供的显示屏的亮度调节装置中，测试模块30生成的亮度调节对应关系可以为一组或多组。例如，可以通过对大多数用户的测量和统计，得到具有普遍适应性的亮度调节对应关系；再例如，可以将参与测试的用户以年龄段划分，得到适用于不同年龄人群的多组亮度调节对应关系，如分别得到适合20岁以下人群、20岁到40岁人群、40岁到60岁人群、60岁以上人群的多组亮度调节对应关系；再例如，还可以对特殊应用场景下的终端设备进行测量和统计，得到特定应用场景下的亮度调节对应关系；再例如，还可以对一些特殊材质的显示屏进行测量和统计，生成该显示屏对应的亮度调节对应关系。本发明实施例并不限制亮度调节对应关系中屏幕亮度值与环境光值的具体对应数据，只要是通过大量测量和统计数据得到的适合用户使用的关系曲线，都可以作为本发明实施例中的亮度调节对应关系。

可选地，在本发明上述实施例的基础上，本发明实施例提供的显示屏的亮度调节装置中，获取模块10可以包括：

第一获取单元11，用于根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取第二终端设备在环境光值下的标准屏幕亮度值；

计算单元12，用于根据第一终端设备的显示屏的最大亮度值和第二终端设备的显示屏的最大亮度值，以及第一获取单元11获取的标准屏幕亮度值，计算得到第一终端设备在环境光值下的屏幕亮度值。

在本发明实施例中，在测试模块30进行测试并生成亮度调节对应关系的过程中，使用的是第二终端设备的显示屏，因此，该亮度调节对应关系所体现的屏幕亮度值随环境光值变化的关系曲线表示：使用该第二终端设备的显示屏时，屏幕亮度值随环境光值的变化关系。在生产商的大规模生产中，显示屏可能是第三方供应商提供的，不同显示屏的最大亮度可能不同，因此不同的终端设备可能配置不同的显示屏，如果对不同的显示屏进行测量则需要花费大量的人力物力，因此，可以采用指定的显示屏(第二终端设备的显示屏)进行测量并生成亮度调节对应关系的基准曲线，这样，根据该亮度调节对应关系的基准曲线获取的标准屏幕亮度值为第二终端设备的显示屏的屏幕亮度值，由于用户当前使用的第一终端设备的显示屏和第二终端设备的显示屏并不相同，因此，在第一获取单元11获取标准屏幕亮度值后，还需要将该标准屏幕亮度值转换为第一终端设备在当前环境光下的屏幕亮度值。

举例来说，设第二终端设备的最大屏幕亮度值为400nit，其亮度范围为[0，400]，第一终端设备的最大屏幕亮度值为600nit，其亮度范围为[0，600]，若当第一获取单元11获取到的标准屏幕亮度值为200nit时，计算单元12根据两个终端设备的显示屏的最大亮度值和等比例原则，可以计算得到第一终端设备在当前环境光值下的屏幕亮度值为300nit。

需要说明的是，本发明实施例中的第二终端设备的显示屏和第一终端设备的显示屏可以为相同的或不同在，在第二终端设备的显示屏与第一终端设备的显示屏相同时，第一获取单元11获取到的标准屏幕亮度值即为第一终端设备在环境光值下的屏幕亮度值。

可选地，在上述实施例的基础上，本发明实施例还提供一种显示屏的亮度调节装置，图6为本发明实施例提供的又一种显示屏的亮度调节装置的结构示意图，图6以在图3所示装置的结构基础上为例予以示出，本实施例提供的装置中，获取模块10可以包括：

第二获取单元13，用于根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取环境光值对应的逻辑亮度值；

转换单元14，用于将第二获取单元13获取的逻辑亮度值转换为屏幕亮度值。

在本发明实施例中，亮度对应关系是环境光值与屏幕亮度值之间的关系曲线，但终端设备的操作系统在实际运行的时候使用的是操作系统内部的逻辑亮度值，因此，操作系统在执行亮度调节的过程中，需要把人眼看到的屏幕亮度值转换为系统的逻辑亮度值，这种转换关系即为环境光值—>逻辑亮度值—>屏幕亮度值。进一步地，与上述实施例类似，由于用于测试生成亮度调节对应关系的第二终端设备的显示屏和用户使用的第一终端设备的显示屏的等比例原理，可以只通过测量第二终端设备的显示屏生成屏幕亮度值与环境光值的关系曲线。

本实施例在实际应用中，由于逻辑亮度值可以包括：应用程序编程接口(Application Programming Interface，简称为：API)亮度值、操作系统亮度值和硬件驱动亮度值，以第一终端设备的操作系统为Android操作系统为例，别对上述几种逻辑亮度值和亮度调节过程中的变量进行简要介绍：

(1)、lux：环境光值；

(2)、API亮度值(API_brightness)：Android操作系统提供给外部的应用程序(Application，简称为：APP)的API接口对应的屏幕亮度值，整型变量；

(3)、操作系统亮度值(A_brightness)：Android操作系统的内部屏幕亮度值，整型变量；

(4)、硬件驱动亮度值(H_brightness)：硬件驱动屏幕亮度值，整型变量；

(5)、屏幕亮度值(nit)：屏幕亮度强弱，浮点型变量；

(6)、adjcoefficient：屏幕调整系数。

在实际的计算过程中，由于本发明实施例中的第一终端设备可以自动获取到其显示屏在当前环境中的环境光值，即第二获取单元13获取环境光值对应的逻辑亮度值的实现方式，可以包括：将已获取的环境光值(lux)转换为API亮度值(API_brightness)。

在本发明实施例的另一种可能的实现方式中，本发明实施例的第一终端设备在进行亮度调节前，还可以通过APP手动调节亮度，即第一终端设备运行的APP通过调用API接口获取对应的API亮度值。

转换单元14将第二获取单元13获取的逻辑亮度值转换为所述屏幕亮度值的实现方式，可以包括：

将API亮度值映射到第一终端设备的操作系统中，获取对应的操作系统亮度值；将该操作系统亮度值转换为硬件驱动亮度值；通过硬件驱动亮度值驱动第一终端设备的显示屏，获取对应的屏幕亮度值。

在本发明实施例中，作为获取模块10获取屏幕亮度值依据的屏幕亮度值与环境光值的关系曲线的公式为：

其中，上述几个逻辑亮度值和屏幕亮度值的转换公式如下所示：

需要说明的是，本发明实施例提供的显示屏的亮度调节装置，已知屏幕亮度值与环境光值的关系曲线的情况下，结合上述式(1)和式(2)，还可以得到API_brightness与lux之间的关系曲线的公式：

由上述公式可知，当环境光值(lux)为某固定值时，可以计算得到API_brightness对应的屏幕亮度值(nit)，即是屏幕亮度值与环境光值的关系曲线中的屏幕亮度值(nit)。

可选地，在本发明实施例中，上述已经说明第一终端设备中配置有一组或多组亮度调节对应关系，当第一终端设备中配置有多组亮度调节对应关系时，本发明实施例提供的装置还可以包括：

选择模块40，用于根据用户的操作选择其中一组亮度调节对应关系作为对该第一终端设备的显示屏进行亮度调节的亮度调节对应关系。

在本实施例中，若第一终端设备中配置的多组亮度调节对应关系是根据使用者的年龄进行划分的，则用户在选择一组适用于自己的亮度调节对应关系时，可以根据自身的年龄进行选择，从而在使用第一终端设备时，可以在不同环境下获得自身眼睛感知的舒适度较高的屏幕亮度，进一步提高了第一终端设备的智能性和人性化设计。

图7为本发明实施例提供的一种显示屏的亮度调节方法的流程示意图。本实施例提供的显示屏的亮度调节方法适用于对终端设备的显示屏进行自动亮度调节的情况中，该用显示屏的亮度调节方法可以由本发明实施例提供的显示屏的亮度调节装置执行，该显示屏的亮度调节装置通常以硬件和软件相结合的方法来实现，该装置可以集成在终端设备的控制器中，供控制器调用。如图7所示，本实施例提供的显示屏的亮度调节方法可以包括如下步骤，即S110～S120：

S110，根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取该环境光值对应的屏幕亮度值，其中，该亮度调节对应关系为屏幕亮度值与环境光值的关系曲线。

本发明实施例提供的显示屏的亮度调节方法，提供一种对终端设备的显示屏进行自动亮度调节的方式，终端设备在用户的使用过程中，经常会处于不同的环境下，对于使用该终端设备的用户来说，显示屏的显示亮度在不同的环境光值下会有该用户的眼睛可以感知的舒适度较高的屏幕亮度，因此，本发明实施例的S110中，是要根据第一终端设备的显示屏在当前环境中的环境光值，获取用户在该环境光值下感知的舒适度较高的屏幕亮度。本发明实施例中描述的亮度调节对应关系为：屏幕亮度值与环境光值的关系曲线，该关系曲线为在不同的环境光值下，人眼感知的舒适度较高的屏幕亮度，即可以将该关系曲线作为终端设备对显示屏进行亮度调节的依据；该亮度调节对应关系可以为设计人员通过大量的测试和统计数据，生成的具有普遍适应性的关系曲线，该关系曲线在坐标上的表示为，屏幕亮度值(nit)随环境光值(lux)的变化曲线。

需要说明的是，本发明实施例的中S110中根据当前环境光值和亮度调节对应关系，获取的屏幕亮度值是用户的眼睛感知的舒适度较高的屏幕亮度；对于不同的用户来说，其感知的舒适度也是不同的，因此，本发明实施例并不限制亮度调节对应关系中屏幕亮度值与环境光值的具体对应关系，可以使用具有普遍适应性的亮度调节对应关系，也可以使用某个用户或者某些用户特定的亮度调节对应关系。

在本发明实施例中，第一终端设备在获取环境光值对应的屏幕亮度值之前，还需要测量该第一终端设备在当前环境中的环境光值，触发第一终端设备获取环境光值的操作可以是第一终端设备的使用环境发生改变，例如，第一终端设备从室外移入室内，或者，第一终端设备所在室内的灯光强度发生变化等，只要是第一终端设备所在环境中光强度变化，其配置的传感器就可以触发该第一终端设备测量当前的环境光值。在实际应用中，第一终端设备测量环境光值的实现方式，可以是测量环境光发生变化后几秒内的平均环境光值，由于环境光发生是一个渐变的过程，在该变化过程中的光照强度可能并不稳定，因此，可以测量一段时间内的平均环境光值，以得到当前环境中较为稳定和准确的环境光值。

S120，根据获取的屏幕亮度值，对该第一终端设备的显示屏进行亮度调节。

在本发明实施例中，第一终端设备获取到的当前环境中的环境光值对应的屏幕亮度值，即是在当前环境中用户眼睛可以感知的舒适性较高的屏幕亮度值，此时，该第一终端设备可以以S110中获取的屏幕亮度值作为调节该第一终端设备的显示屏的目标，将显示屏的屏幕亮度调节为S110中获取的屏幕亮度值。

现有的Android操作系统中调节屏幕亮度的方式，同定义亮度级别的方案，按照不同的亮度级别对终端设备的显示屏的屏幕亮度值进行划分，其方案的结果是，每个亮度级别对应一个唯一确定的屏幕亮度值，然而，亮度级别为设计人员对环境光值主观划分出的区间，采用一个区间对应一个屏幕亮度值的调节方式，存在以下问题：1、通过亮度级别对显示屏的屏幕亮度划分的方式较为简单，仅能划分出少数个屏幕亮度值，没有充分利用显示屏亮度调节的范围，例如显示屏的最大亮度为500，通过亮度级别的方式，可能仅划分出10个亮度区间或更少的亮度区间，相应地，显示屏的亮度调节也局限与该10个亮度区间对应的屏幕亮度值，显示屏的亮度范围[0，500]并没有得到充分利用；2、一个区间内的不同环境光值对应的屏幕亮度值相同，然而在用户实际使用该终端设备时，一个区间内的不同环境光值对于用户眼睛的感知来说，实际应该具有不同的屏幕亮度值，采用笼统的划分方式调节显示屏的亮度，在绝大多数情况下并不能得到人眼感知的舒适度较高的屏幕亮度值，从而不能满足用户对终端设备的显示屏亮度的舒适性需求。

与现有技术中仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度的方式相比，本发明实施例提供的显示屏的亮度调节方法中，并没有涉及亮度级别的概念，而是通过当前环境中的环境光值和预先配置的亮度调节对应关系，获取到环境光值对应的屏幕亮度值，将该屏幕亮度值作为调节第一终端设备的显示屏的目标参数，上述亮度调节对应关系则是屏幕亮度值随环境光值变化的关系曲线，可以理解的，该关系曲线中不同的环境光值会对应不同的屏幕亮度值，因此，对于第一终端设备在不同环境中的不同环境光值，在该关系曲线中都可以找到用户眼睛感知的舒适性较高的屏幕亮度值。相比之下，本发明实施例中调节显示屏亮度的依据，不再是现有技术中简单的亮度级别划分方式，仅有有限个屏幕亮度值可供调节，而是基于屏幕亮度值随环境光值变化的关系曲线，因此，对于不同的环境光值，均可以获取到用户眼睛感知的舒适性较高的屏幕亮度值，并且屏幕亮度的调节范围也是该显示屏的亮度范围，例如可调节范围为[0，500]，显然地，可以充分利用显示屏的亮度范围对其在不同环境光值下进行亮度调节，本实施例提供的显示屏的亮度调节方法在执行的过程中，可以实现用户对终端设备的显示屏亮度调节的智能性和人性化的要求。

本发明实施例提供的显示屏的亮度调节方法，根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取环境光值对应的屏幕亮度值，并且根据所获取的屏幕亮度值，对第一终端设备的显示屏进行亮度调节，上述第一终端设备获取屏幕亮度值时采用的亮度调节对应关系为屏幕亮度值与环境光值的关系曲线；本发明实施例提供的方法，以屏幕亮度值随环境光值变化的关系曲线为调节显示屏亮度的依据，得到当前环境光值对应的人眼感知的舒适性较高的屏幕亮度值，对显示屏的亮度调节可以达到人眼感知的最佳效果，并且调节亮度的过程中可以充分利用显示屏的亮度范围；本发明实施例解决了现有的Android操作系统中调节屏幕亮度的方式，由于仅通过定义亮度级别的方案划分终端设备的显示屏的屏幕亮度，对屏幕亮度的划分较为简单，而导致无法满足用户对终端设备的显示屏亮度的舒适性需求的问题。

可选地，图8为本发明实施例提供的另一种显示屏的亮度调节方法的流程示意图。在上述图7所示显示屏的亮度调节方法的基础上，本实施例提供的方法，还可以包括：

S100，通过改变环境光值，测试得到第二终端设备的显示屏在不同环境光值下人眼感知的屏幕亮度值，生成亮度调节对应关系；其中，该亮度调节对应关系包括一组或多组。

在本发明实施例中，由于亮度调节对应关系为调节第一终端设备的显示屏亮度的依据，在第一终端设备对其显示屏进行亮度调节之前，可以先获取该亮度调节对应关系。在实际应用中，可以采用任意一种终端设备的显示屏进行测试，例如本发明实施例采用第二终端设备的显示屏进行测试，在测试过程中，不断的改变环境光值，得到在不同环境光值下用户眼睛感知的舒适度较高的屏幕亮度值，该测试过程可以由较多的用户参与，通过大量的测量和统计数据得到具有普遍适应性的亮度调节对应关系。同样参考图5所示的亮度调节对应关系的示意图，图5所示亮度调节对应关系即是屏幕亮度值与环境光值的关系曲线，生成图5所示关系曲线的方式可以为，选择多个环境光值作为测试条件，在不同环境光值下得到用户眼睛感知的舒适度较高的屏幕亮度值，即在坐标图中得到许多个散点，将这些散点联合起来生成屏幕亮度值与环境光值的关系曲线，可以理解的，在测试过程中，选择的环境光值越多、分布越紧密，得到的关系曲线越准确。图5仅是设计人员通过大量测试得到的一组屏幕亮度值与环境光值的关系曲线，并不以此限制本发明实施例中的亮度调节对应关系。

需要说明的是，本发明实施例提供的显示屏的亮度调节方法，S130中生成的亮度调节对应关系可以为一组或多组。例如，可以通过对大多数用户的测量和统计，得到具有普遍适应性的亮度调节对应关系；再例如，可以将参与测试的用户以年龄段划分，得到适用于不同年龄人群的多组亮度调节对应关系，如分别得到适合20岁以下人群、20岁到40岁人群、40岁到60岁人群、60岁以上人群的多组亮度调节对应关系；再例如，还可以对特殊应用场景下的终端设备进行测量和统计，得到特定应用场景下的亮度调节对应关系；再例如，还可以对一些特殊材质的显示屏进行测量和统计，生成该显示屏对应的亮度调节对应关系。本发明实施例并不限制亮度调节对应关系中屏幕亮度值与环境光值的具体对应数据，只要是通过大量测量和统计数据得到的适合用户使用的关系曲线，都可以作为本发明实施例中的亮度调节对应关系。

可选地，在本发明上述实施例的基础上，本发明实施例提供的显示屏的亮度调节方法中，S110可以包括以下步骤，即S111～S112：

S111，根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取第二终端设备在环境光值下的标准屏幕亮度值；

S112，根据第一终端设备的显示屏的最大屏幕亮度值和第二终端设备的显示屏的最大屏幕亮度值，以及标准屏幕亮度值，计算得到该第一终端设备在环境光值下的屏幕亮度值。

在本发明实施例中，在S130进行测试并生成亮度调节对应关系的过程中，使用的是第二终端设备的显示屏，因此，该亮度调节对应关系所体现的屏幕亮度值随环境光值变化的关系曲线表示：使用该第二终端设备的显示屏时，屏幕亮度值随环境光值的变化关系。在生产商的大规模生产中，显示屏可能是第三方供应商提供的，不同显示屏的最大亮度可能不同，因此不同的终端设备可能配置不同的显示屏，如果对不同的显示屏进行测量则需要花费大量的人力物力，因此，可以采用指定的显示屏(第二终端设备的显示屏)进行测量并生成亮度调节对应关系的基准曲线，这样，根据该亮度调节对应关系的基准曲线获取的标准屏幕亮度值为第二终端设备的显示屏的屏幕亮度值，由于用户当前使用的第一终端设备的显示屏和第二终端设备的显示屏并不相同，因此，在S111中获取到标准屏幕亮度值后，还需要将该标准屏幕亮度值转换为第一终端设备在当前环境光下的屏幕亮度值。

举例来说，设第二终端设备的最大屏幕亮度值为400nit，其亮度范围为[0，400]，第一终端设备的最大屏幕亮度值为600nit，其亮度范围为[0，600]，若当S111中获取到的标准屏幕亮度值为200nit时，S112中可以根据两个终端设备的显示屏的最大亮度值和等比例原则，可以计算得到第一终端设备在当前环境光值下的屏幕亮度值为300nit。

需要说明的是，本发明实施例中的第二终端设备的显示屏和第一终端设备的显示屏可以为相同的或不同在，在第二终端设备的显示屏与第一终端设备的显示屏相同时，S111中获取到的标准屏幕亮度值即为第一终端设备在环境光值下的屏幕亮度值。

可选地，在上述实施例的基础上，本发明实施例还提供一种显示屏的亮度调节方法，图9为本发明实施例提供的又一种显示屏的亮度调节方法的流程示意图，图9以在图7所示实施例的基础上为例予以示出，本实施例提供的方法中，S110可以包括以下步骤，即S113～S114：

S113，根据第一终端设备的显示屏在当前环境中的环境光值和预先配置的亮度调节对应关系，获取该环境光值对应的逻辑亮度值；

S114，将该逻辑亮度值转换为屏幕亮度值。

在本发明实施例中，亮度对应关系是环境光值与屏幕亮度值之间的关系曲线，但终端设备的操作系统在实际运行的时候使用的是操作系统内部的逻辑亮度值，因此，操作系统在执行亮度调节的过程中，需要把人眼看到的屏幕亮度值转换为系统的逻辑亮度值，这种转换关系即为环境光值—>逻辑亮度值—>屏幕亮度值。进一步地，与上述实施例类似，由于用于测试生成亮度调节对应关系的第二终端设备的显示屏和用户使用的第一终端设备的显示屏的等比例原理，可以只通过测量第二终端设备的显示屏生成屏幕亮度值与环境光值的关系曲线。

本实施例在实际应用中，由于逻辑亮度值可以包括：API亮度值、操作系统亮度值和硬件驱动亮度值，以第一终端设备的操作系统为Android操作系统为例，说明本发明实施例中逻辑亮度值和屏幕亮度值的转换方式，上述几种逻辑亮度值和亮度调节过程中的变量在上述实施例中已经具体介绍，故在此不再赘述。

在实际的计算过程中，由于本发明实施例中的第一终端设备可以自动获取到其显示屏在当前环境中的环境光值，即S113中获取环境光值对应的逻辑亮度值的实现方式，可以包括：将已获取的环境光值(lux)转换为API亮度值(API_brightness)。

在本发明实施例的另一种可能的实现方式中，本发明实施例的第一终端设备在进行亮度调节前，还可以通过APP手动调节亮度，即第一终端设备运行的APP通过调用API接口获取对应的API亮度值。

S114中将逻辑亮度值转换为所述屏幕亮度值的实现方式，可以包括：

将API亮度值映射到第一终端设备的操作系统中，获取对应的操作系统亮度值；将该操作系统亮度值转换为硬件驱动亮度值；通过硬件驱动亮度值驱动第一终端设备的显示屏，获取对应的屏幕亮度值

在本发明实施例中，作为S110中获取屏幕亮度值依据的屏幕亮度值与环境光值的关系曲线的公式为：

其中，上述几个逻辑亮度值和屏幕亮度值的转换公式如下所示：

需要说明的是，本发明实施例提供的显示屏的亮度调节方法，已知屏幕亮度值与环境光值的关系曲线的情况下，结合上述式(1)和式(2)，还可以得到API_brightness与lux之间的关系曲线的公式：

由上述公式可知，当环境光值(lux)为某固定值时，可以计算得到API_brightness对应的屏幕亮度值(nit)，即是屏幕亮度值与环境光值的关系曲线中的屏幕亮度值(nit)。

可选地，在本发明实施例中，上述已经说明第一终端设备中配置有一组或多组亮度调节对应关系，当第一终端设备中配置有多组亮度调节对应关系时，本发明实施例提供的方法还可以包括：

S101，根据用户的操作选择其中一组亮度调节对应关系作为对该第一终端设备的显示屏进行亮度调节的亮度调节对应关系。

在本实施例中，若第一终端设备中配置的多组亮度调节对应关系是根据使用者的年龄进行划分的，则用户在选择一组适用于自己的亮度调节对应关系时，可以根据自身的年龄进行选择，从而在使用第一终端设备时，可以在不同环境下获得自身眼睛感知的舒适度较高的屏幕亮度，进一步提高了第一终端设备的智能性和人性化设计。

虽然本发明所揭露的实施方式如上，但所述的内容仅为便于理解本发明而采用的实施方式，并非用以限定本发明。任何本发明所属领域内的技术人员，在不脱离本发明所揭露的精神和范围的前提下，可以在实施的形式及细节上进行任何的修改与变化，但本发明的专利保护范围，仍须以所附的权利要求书所界定的范围为准。
