屏幕显示方法及装置与流程

本公开涉及电子技术领域，尤其涉及一种屏幕显示方法及装置。

背景技术：

随着科技的进步以及电子技术的发展，用户对电子设备提出了更高的要求，希望电子设备的显示屏幕越来越大，同时能够便于携带。为了满足用户的使用需求，可折叠设备被开发出来。

可折叠设备配置有柔性显示屏，根据与驱动单元之间的距离远近，可分为ic(integratedcircuit，集成电路)近端和ic远端。当驱动单元按照预设的参考亮度值对柔性显示屏进行点亮时，由于驱动电流在传输过程中会有一定的损耗，导致柔性显示屏的当前亮度值从ic近端到ic远端逐渐衰减，从而产生亮度不均匀的问题。特别是，可折叠设备处于折叠状态时，驱动单元所驱动的负载减少，柔性显示屏中处于显示状态的显示区域内亮度不均匀的问题变得尤为突出，因此，为了改善屏幕显示效果，亟需一种新的屏幕显示方法。

技术实现要素：

为克服相关技术中存在的问题，本公开提供一种屏幕显示方法及装置。

根据本公开实施例的第一方面，提供一种屏幕显示方法，所述方法包括：

当可折叠设备处于折叠状态时，确定柔性显示屏中处于显示状态的目标显示区域；

根据所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值；

根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值；

根据每个像素单元的调节后的亮度值进行屏幕显示。

在本公开的另一个实施例中，所述根据所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值，包括：

根据像素单元的位置与目标亮度差值之间的对应关系，以及所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值。

在本公开的另一个实施例中，所述根据像素单元的位置与目标亮度差值之间的对应关系，以及所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值之前，还包括：

获取预先设置的所述目标显示区域内的最大亮度差值和最小亮度差值；

根据所述最大亮度差值及其所在位置和所述最小亮度差值及其所在位置，确定亮度差曲线，所述亮度差曲线用于表征像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，所述根据像素单元的位置与目标亮度差值之间的对应关系，以及所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值之前，还包括：

预先设置像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，所述根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值，包括：

获取每个像素单元的当前亮度值与相应的目标亮度差值之和，得到每个像素单元的调节后的亮度值。

在本公开的另一个实施例中，所述确定柔性显示屏中处于显示状态的目标显示区域，包括：

获取所述可折叠设备的姿态；

根据所述可折叠设备的姿态，确定处于显示状态的目标显示区域。

在本公开的另一个实施例中，所述获取所述可折叠设备的姿态，包括：

通过调用传感器对所述可折叠设备进行检测，获取所述可折叠设备的姿态；或者；

通过调用摄像头采集用户的人脸图像，获取所述可折叠设备的姿态。

根据本公开实施例的第二方面，提供一种屏幕显示装置，所述装置包括：

确定模块，用于当可折叠设备处于折叠状态时，确定柔性显示屏中处于显示状态的目标显示区域；

获取模块，用于根据所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值；

调节模块，用于根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值；

显示模块，用于根据每个像素单元的调节后的亮度值进行屏幕显示。

在本公开的另一个实施例中，所述获取模块，用于根据像素单元的位置与目标亮度差值之间的对应关系，以及所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值。

在本公开的另一个实施例中，所述获取模块，用于获取预先设置的所述目标显示区域内的最大亮度差值和最小亮度差值；

所述确定模块，用于根据所述最大亮度差值及其所在位置和所述最小亮度差值及其所在位置，确定亮度差曲线，所述亮度差曲线用于表征像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，所述装置还包括：

设置模块，用于预先设置像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，所述调节模块，用于获取每个像素单元的当前亮度值与相应的目标亮度差值之和，得到每个像素单元的调节后的亮度值。

在本公开的另一个实施例中，所述确定模块，用于获取所述可折叠设备的姿态；根据所述可折叠设备的姿态，确定处于显示状态的目标显示区域。

在本公开的另一个实施例中，所述确定模块，用于通过调用传感器对所述可折叠设备进行检测，获取所述可折叠设备的姿态；或者；

所述确定模块，用于通过调用摄像头采集用户的人脸图像，获取所述可折叠设备的姿态。

根据本公开实施例的第三方面，提供一种屏幕显示装置，所述装置包括：

处理器；

用于存储处理器可执行的指令的存储器；

其中，所述处理器被配置为：

当可折叠设备处于折叠状态时，确定柔性显示屏中处于显示状态的目标显示区域；

根据所述目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值；

根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每列像素单元的调节后的亮度值；

根据每个像素单元的调节后的亮度值进行屏幕显示。

本公开的实施例提供的技术方案可以包括以下有益效果：

通过确定处于显示状态的显示区域，并获取每个像素单元的目标亮度差值，进而根据每个像素单元的目标亮度差值，对每个像素单元的亮度值进行调节，由于调节后的每个像素点的亮度值相同，因而调节后的目标显示区域内的亮度均匀，屏幕显示效果较佳。

应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并与说明书一起用于解释本公开的原理。

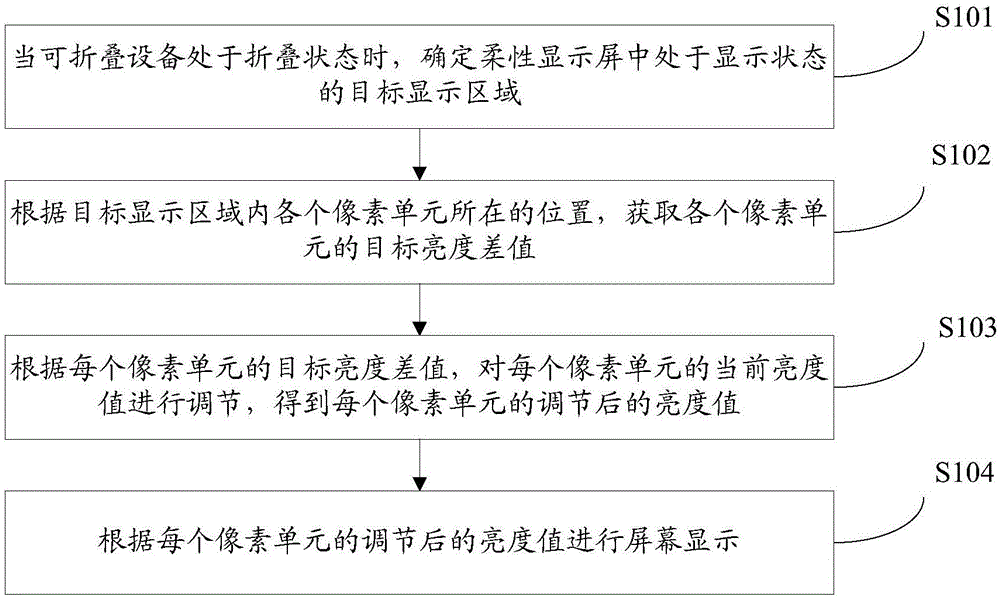

图1是根据一示例性实施例示出的一种屏幕显示方法的流程图。

图2是根据一示例性实施例示出的一种屏幕显示方法的流程图。

图3是根据一示例性实施例示出的一种屏幕显示装置的框图。

图4是根据一示例性实施例示出的一种屏幕显示装置的框图。

具体实施方式

这里将详细地对示例性实施例进行说明，其示例表示在附图中。下面的描述涉及附图时，除非另有表示，不同附图中的相同数字表示相同或相似的要素。以下示例性实施例中所描述的实施方式并不代表与本公开相一致的所有实施方式。相反，它们仅是与如所附权利要求书中所详述的、本公开的一些方面相一致的装置和方法的例子。

图1是根据一示例性实施例示出的一种屏幕显示方法的流程图，如图1所示，屏幕显示方法用于可折叠设备中，包括以下步骤。

在步骤s101中，当可折叠设备处于折叠状态时，确定柔性显示屏中处于显示状态的目标显示区域。

在步骤s102中，根据目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值。

在步骤s103中，根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值。

在步骤s104中，根据每个像素单元的调节后的亮度值进行屏幕显示。

本公开实施例提供的方法，通过确定处于显示状态的显示区域，并获取每个像素单元的目标亮度差值，进而根据每个像素单元的目标亮度差值，对每个像素单元的亮度值进行调节，由于调节后的每个像素点的亮度值相同，因而调节后的目标显示区域内的亮度均匀，屏幕显示效果较佳。

在本公开的另一个实施例中，根据目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值，包括：

根据像素单元的位置与目标亮度差值之间的对应关系，以及目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值。

在本公开的另一个实施例中，根据像素单元的位置与目标亮度差值之间的对应关系，以及目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值之前，还包括：

获取预先设置的目标显示区域内的最大亮度差值和最小亮度差值；

根据最大亮度差值及其所在位置和最小亮度差值及其所在位置，确定亮度差曲线，亮度差曲线用于表征像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，根据像素单元的位置与目标亮度差值之间的对应关系，以及目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值之前，还包括：

预先设置像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值，包括：

获取每个像素单元的当前亮度值与相应的目标亮度差值之和，得到每个像素单元的调节后的亮度值。

在本公开的另一个实施例中，确定柔性显示屏中处于显示状态的目标显示区域，包括：

获取可折叠设备的姿态；

根据可折叠设备的姿态，确定处于显示状态的目标显示区域。

在本公开的另一个实施例中，获取可折叠设备的姿态，包括：

通过调用传感器对可折叠设备进行检测，获取可折叠设备的姿态；或者；

通过调用摄像头采集用户的人脸图像，获取可折叠设备的姿态。

上述所有可选技术方案，可以采用任意结合形成本公开的可选实施例，在此不再一一赘述。

图2是根据一示例性实施例示出的一种屏幕显示方法的流程图，如图2所示，屏幕显示方法用于可折叠设备中，包括以下步骤。

在步骤s201中，当可折叠设备处于折叠状态时，可折叠设备获取可折叠设备的姿态。

其中，可折叠设备配置有可折叠壳体和柔性显示屏，可根据用户的需求进行折叠或展开。当可折叠设备处于展开状态时，可提供较大的显示屏幕，以满足用户的观看需求；当可折叠状态处于折叠状态时，可减小占用的空间，以满足用户的便携性需求。常见的可折叠设备包括可折叠的智能手机、平板电脑、笔记本电脑等，当然，上述并非穷举，实际上可折叠设备并不限于上述列举的设备。

通常柔性显示屏包括大量的发光二极管，这些二极管耗电量较大，需要借助驱动单元进行驱动，以点亮柔性显示屏。其中，驱动单元可以为驱动芯片，还可以为cpu(centralprocessingunit，中央处理器)等。按照与驱动单元之间的距离远近，柔性显示屏包括ic近端和ic远端，将包括ic近端的显示区域称为第一显示区域，将包括ic远端的显示区域称为第二显示区域。考虑到驱动电流在从ic近端向ic远端传输的过程中存在一定的损耗，导致第一显示区域的亮度值要高于第二显示区域的亮度值，使得柔性显示屏存在亮度不均匀的问题，且同一显示区域内靠近ic近端的亮度值要高于靠近ic远端的亮度值，导致同一显示区域内也存在亮度不均匀的问题。为了解决柔性显示屏及显示区域内亮度不均匀的问题，需要对柔性显示屏及显示区域内各列像素单元的亮度值进行调节。

考虑到第一显示区域和第二显示区域内的亮度变化情况并不一致，针对不同的显示区域需要采用不同的方式进行调节。当可折叠设备处于折叠状态时，在对显示区域内各列像素单元的亮度值进行调节之前，需要先获取可折叠设备的姿态。其中，可折叠设备的姿态包括第一显示区域位于第二显示区域的屏幕上方和第二显示区域位于第一显示区域的屏幕上方等。

具体地，可折叠设备获取姿态时，可采用如下几种方式：

第一种方式、可折叠设备可调用重力传感器、光传感器等各种传感器对可折叠设备进行检测，通过调用传感器对可折叠设备进行检测，获取可折叠设备的姿态。

第二种方式、可折叠设备可调用摄像头采集用户的人脸图像，通过调用摄像头采集用户的人脸图像，获取可折叠设备的姿态。例如，如果摄像头位于第二显示区域内，当可折叠设备调用摄像头采集到用户的人脸图像时，可确定第二显示区域位于第一显示区域的屏幕上方；当可折叠设备调用摄像头未采集到用户的人脸图像时，可确定第一显示区域位于第二显示区域的屏幕上方。对于摄像头位于第一显示区域内，获取可折叠设备姿态的方法与上述方法相同，此处不再赘述。

当然，除了采用上述两种方式获取可折叠设备姿态外，还可以采用其他方式，本公开实施例不再一一说明。

在步骤s202中，可折叠设备根据姿态，确定处于显示状态的目标显示区域。

当获取到可折叠设备的姿态为第一显示区域位于第二显示区域的屏幕上方，可确定可折叠设备的第一显示区域为处于显示状态的目标显示区域；当获取到可折叠设备的姿态为第二显示区域位于第一显示区域的屏幕上方，可确定可折叠设备的第二显示区域为处于显示状态的目标显示区域。

在步骤s203中，可折叠设备根据目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值。

其中，每个像素单元的目标亮度差值为每个像素单元的参考亮度值与当前亮度值之间的差值。该当前亮度值为未经调节之前、每个像素单元点亮时的亮度值。该预设亮度值为可折叠设备预先设置的每个像素单元点亮时的理想亮度值。因驱动电流传输过程损耗及负载变化，在进行逐行扫描时，每行像素单元中的各个像素单元的当前亮度值与该预设亮度值是不一致的，这就需要获取各个像素单元的目标亮度差值，进而基于该目标亮度差值，对各个像素单元的亮度值进行调节。

在本公开实施例中，可折叠设备根据目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值时，可根据像素单元的位置与目标亮度差值之间的对应关系，以及目标显示区域内各个像素单元所在的位置，获取所述各个像素单元的目标亮度差值。具体实施时，包括但不限于如下两种方式：

第一种方式、可折叠设备获取预先确定的亮度差曲线，并根据目标显示区域内每个像素单元所在的位置与亮度差曲线，确定各个像素单元的目标亮度差值。其中，亮度差曲线用于表征像素单元的位置与亮度差值之间的对应关系。基于所获取到的亮度差曲线，可折叠设备可将每个像素单元的位置代入到亮度差曲线中，通过计算可得到各个像素单元的目标亮度差值。

在获取目标显示区域内各个像素单元的目标亮度差值之前，可折叠设备需要确定出亮度差曲线。亮度差曲线的确定过程为：

第一步，可折叠设备获取预先设置的目标显示区域内的最大亮度差值和最小亮度差值。

其中，最大亮度差值为可折叠设备折叠后与折叠前的最大差值，该最小亮度差值为可折叠设备折叠后与折叠前的最小差值，该最大亮度差值与最小亮度差值可根据以往的经验或者实验数据确定。

第二步，可折叠设备根据最大亮度差值及其所在位置和最小亮度差值及其所在位置，确定亮度差曲线。

可折叠设备获取初始亮度差曲线，该初始亮度差曲线可以表征为像素单元的位置与亮度差值之间的函数，该初始亮度差包括待确定的曲线参数。基于所获取到最大亮度差值及其所在位置和最小亮度差值及其所在位置，可折叠设备将最大亮度差值及其所在位置和最小亮度差值及其所在位置代入到初始亮度差曲线中，通过拟合或者其他相关计算，可得到曲线参数，进而将包括该曲线参数的初始亮度差曲线作为亮度差曲线。

进一步地，为了便于后续应用该亮度差曲线获取目标显示区域内各个像素单元的目标亮度差值，可折叠设备还将所确定的亮度差曲线进行存储，例如，将该亮度差曲线存储到cpu中，或者将该亮度差曲线存储到驱动芯片中。

第二种方式、可折叠设备获取预先设置的像素单元的位置与亮度差值之间的对应关系，进而根据目标显示区域内每个像素单元所在的位置和像素单元的位置与亮度差值之间的对应关系，确定各个像素单元的目标亮度差值。

在获取目标显示区域内各个像素单元的目标亮度差值之前，可折叠设备可根据目标显示区域处于显示状态时所采集到的各个像素单元的亮度值、以及预设的参考亮度值，为每个位置的像素单元设置对应的亮度差值，得到像素单元的位置与亮度差值之间的对应关系。

进一步地，为了便于后续应用像素单元的位置与亮度差值之间的对应关系获取各个像素单元的目标亮度差值，可折叠设备还将所确定的像素单元的位置与亮度差值之间的对应关系进行存储，例如，可将该对应关系存储到cpu中，或者将该对应关系存储到驱动芯片中。

以下需要说明两点：

第一点，由于第一显示区域和第二显示区域的亮度变化情况并不一致，因此，针对第一显示区域和第二显示区域，需要分别确定出所对应的亮度差曲线或像素单元的位置与亮度差值之间的对应关系，并将第一显示区域和第二显示区域对应的亮度差曲线或像素单元的位置与亮度差值之间的对应关系分别进行存储，从而在可折叠设备处于不同的姿态时，均可对其亮度值进行调节，以使用户在任一显示区域上观看屏幕内容时，均可获取良好的观看体现。

第二点，由于本公开实施例中每个像素单元的目标亮度差值为预设亮度差值与当前亮度值之间的差值，对于靠近驱动单元的像素单元，因负载减小，使得当前亮度值增大，预设亮度值与当前亮度值之间的差值可能为负值；对于远离驱动单元的像素单元，因驱动电流传输过程中损耗，亮度值减小，但因负载减小，亮度值又会在一定程度上增大，因而预设亮度值与当前亮度值之间的差值可能为负值，也可能为正值，还可能为0。综合上述所分析的可知，本公开实施例中的目标亮度差值可以为正值、负值或0。

在步骤s204中，可折叠设备根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值。

当确定出每个像素单元的目标亮度差值，可折叠设备通过将每个像素单元的当前亮度值与相应的目标亮度差值相加，获取每个像素单元的当前亮度值与相应的目标亮度差值之和，进而将每个像素单元的当前亮度值与相应的目标亮度差值之和，作为每个像素单元的调节后的亮度值。

由于在确定每个像素单元的目标亮度差值时，考虑到了驱动电流在传输过程中的损耗以及负载减小引起的亮度值变化，因此，当根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节时，得到的每个像素单元的调节后的亮度值均相同，为预设的参考亮度值。

在步骤s205中，可折叠设备根据每个像素单元的调节后的亮度值进行屏幕显示。

基于每个像素单元的调节后的亮度值，可折叠设备即可进行屏幕显示。由于每个像素单元的调节后的亮度值均为预设的参考亮度值，采用该参考亮度值进行屏幕显示时，目标显示区域内亮度均匀，用户可获取良好的观看体验。

本公开实施例提供的方法，通过确定处于显示状态的显示区域，并获取每个像素单元的目标亮度差值，进而根据每个像素单元的目标亮度差值，对每个像素单元的亮度值进行调节，由于调节后的每个像素点的亮度值相同，因而调节后的目标显示区域内的亮度均匀，屏幕显示效果较佳。

图3是根据一示例性实施例示出的一种屏幕显示装置示意图。参照图3，该装置包括：确定模块301、获取模块302、调节模块303及显示模块304。

该确定模块301被配置为当可折叠设备处于折叠状态时，确定柔性显示屏中处于显示状态的目标显示区域；

该获取模块302被配置为根据目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值；

该调节模块303被配置为根据每个像素单元的目标亮度差值，对每个像素单元的当前亮度值进行调节，得到每个像素单元的调节后的亮度值；

该显示模块304被配置为根据每个像素单元的调节后的亮度值进行屏幕显示。

在本公开的另一个实施例中，该获取模块302被配置为根据像素单元的位置与目标亮度差值之间的对应关系，以及目标显示区域内各个像素单元所在的位置，获取各个像素单元的目标亮度差值。

在本公开的另一个实施例中，该获取模块302被配置为获取预先设置的目标显示区域内的最大亮度差值和最小亮度差值；

该确定模块301被配置为根据最大亮度差值及其所在位置和最小亮度差值及其所在位置，确定亮度差曲线，亮度差曲线用于表征像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，该装置还包括：设置模块。

该设置模块被配置为预先设置像素单元的位置与亮度差值之间的对应关系。

在本公开的另一个实施例中，该调节模块303被配置为获取每个像素单元的当前亮度值与相应的目标亮度差值之和，得到每个像素单元的调节后的亮度值。

在本公开的另一个实施例中，该确定模块301被配置为获取可折叠设备的姿态；根据可折叠设备的姿态，确定处于显示状态的目标显示区域。

在本公开的另一个实施例中，该确定模块301被配置为通过调用传感器对可折叠设备进行检测，获取可折叠设备的姿态；或者；

该确定模块301被配置为通过调用摄像头采集用户的人脸图像，获取可折叠设备的姿态。

本公开实施例提供的装置，通过确定处于显示状态的显示区域，并获取每个像素单元的目标亮度差值，进而根据每个像素单元的目标亮度差值，对每个像素单元的亮度值进行调节，由于调节后的每个像素点的亮度值相同，因而调节后的目标显示区域内的亮度均匀，屏幕显示效果较佳。

关于上述实施例中的装置，其中各个模块执行操作的具体方式已经在有关该方法的实施例中进行了详细描述，此处将不做详细阐述说明。

图4是根据一示例性实施例示出的一种用于屏幕显示的装置400的框图。例如，装置400可以是移动电话，计算机，数字广播终端，消息收发设备，游戏控制台，平板设备，医疗设备，健身设备，个人数字助理等。

参照图4，装置400可以包括以下一个或多个组件：处理组件402，存储器404，电源组件406，多媒体组件408，音频组件410，输入/输出(i/o)接口412，传感器组件414，以及通信组件416。

处理组件402通常控制装置400的整体操作，诸如与显示，电话呼叫，数据通信，相机操作和记录操作相关联的操作。处理组件402可以包括一个或多个处理器420来执行指令，以完成上述的方法的全部或部分步骤。此外，处理组件402可以包括一个或多个模块，便于处理组件402和其他组件之间的交互。例如，处理组件402可以包括多媒体模块，以方便多媒体组件408和处理组件402之间的交互。

存储器404被配置为存储各种类型的数据以支持在装置400的操作。这些数据的示例包括用于在装置400上操作的任何应用程序或方法的指令，联系人数据，电话簿数据，消息，图片，视频等。存储器404可以由任何类型的易失性或非易失性存储设备或者它们的组合实现，如静态随机存取存储器(sram)，电可擦除可编程只读存储器(eeprom)，可擦除可编程只读存储器(eprom)，可编程只读存储器(prom)，只读存储器(rom)，磁存储器，快闪存储器，磁盘或光盘。

电源组件406为装置400的各种组件提供电力。电源组件406可以包括电源管理系统，一个或多个电源，及其他与为装置400生成、管理和分配电力相关联的组件。

多媒体组件408包括在所述装置400和用户之间的提供一个输出接口的屏幕。在一些实施例中，屏幕可以包括液晶显示器(lcd)和触摸面板(tp)。如果屏幕包括触摸面板，屏幕可以被实现为触摸屏，以接收来自用户的输入信号。触摸面板包括一个或多个触摸传感器以感测触摸、滑动和触摸面板上的手势。所述触摸传感器可以不仅感测触摸或滑动动作的边界，而且还检测与所述触摸或滑动操作相关的持续时间和压力。在一些实施例中，多媒体组件408包括一个前置摄像头和/或后置摄像头。当装置400处于操作模式，如拍摄模式或视频模式时，前置摄像头和/或后置摄像头可以接收外部的多媒体数据。每个前置摄像头和后置摄像头可以是一个固定的光学透镜系统或具有焦距和光学变焦能力。

音频组件410被配置为输出和/或输入音频信号。例如，音频组件410包括一个麦克风(mic)，当装置400处于操作模式，如呼叫模式、记录模式和语音识别模式时，麦克风被配置为接收外部音频信号。所接收的音频信号可以被进一步存储在存储器404或经由通信组件416发送。在一些实施例中，音频组件410还包括一个扬声器，用于输出音频信号。

i/o接口412为处理组件402和外围接口模块之间提供接口，上述外围接口模块可以是键盘，点击轮，按钮等。这些按钮可包括但不限于：主页按钮、音量按钮、启动按钮和锁定按钮。

传感器组件414包括一个或多个传感器，用于为装置400提供各个方面的状态评估。例如，传感器组件414可以检测到装置400的打开/关闭状态，组件的相对定位，例如所述组件为装置400的显示器和小键盘，传感器组件414还可以检测装置400或装置400一个组件的位置改变，用户与装置400接触的存在或不存在，装置400方位或加速/减速和装置400的温度变化。传感器组件414可以包括接近传感器，被配置用来在没有任何的物理接触时检测附近物体的存在。传感器组件414还可以包括光传感器，如cmos或ccd图像传感器，用于在成像应用中使用。在一些实施例中，该传感器组件414还可以包括加速度传感器，陀螺仪传感器，磁传感器，压力传感器或温度传感器。

通信组件416被配置为便于装置400和其他设备之间有线或无线方式的通信。装置400可以接入基于通信标准的无线网络，如wifi，2g或3g，或它们的组合。在一个示例性实施例中，通信组件416经由广播信道接收来自外部广播管理系统的广播信号或广播相关信息。在一个示例性实施例中，所述通信组件416还包括近场通信(nfc)模块，以促进短程通信。例如，在nfc模块可基于射频识别(rfid)技术，红外数据协会(irda)技术，超宽带(uwb)技术，蓝牙(bt)技术和其他技术来实现。

在示例性实施例中，装置400可以被一个或多个应用专用集成电路(asic)、数字信号处理器(dsp)、数字信号处理设备(dspd)、可编程逻辑器件(pld)、现场可编程门阵列(fpga)、控制器、微控制器、微处理器或其他电子元件实现，用于执行上述方法。

在示例性实施例中，还提供了一种包括指令的非临时性计算机可读存储介质，例如包括指令的存储器404，上述指令可由装置400的处理器420执行以完成上述方法。例如，所述非临时性计算机可读存储介质可以是rom、随机存取存储器(ram)、cd-rom、磁带、软盘和光数据存储设备等。

一种非临时性计算机可读存储介质，当所述存储介质中的指令由移动终端的处理器执行时，使得移动终端能够执行一种屏幕显示方法。

本公开实施例提供的装置，通过确定处于显示状态的显示区域，并获取每列像素单元的目标亮度差值，进而根据每列像素单元的目标亮度差值，对每列像素单元的亮度值进行调节，由于调节后的每列像素点的亮度值相同，因而调节后的目标显示区域内的亮度均匀，屏幕显示效果较佳。

本领域技术人员在考虑说明书及实践这里公开的公开后，将容易想到本公开的其它实施方案。本申请旨在涵盖本公开的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本公开的一般性原理并包括本公开未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本公开的真正范围和精神由下面的权利要求指出。

应当理解的是，本公开并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。本公开的范围仅由所附的权利要求来限制。
