一种多功能美术画架的制作方法

本实用新型涉及美术用具技术领域，具体为一种多功能美术画架。

背景技术：

美术画架是美术学生、老师、兴趣爱好者必备的用具，随着时代的发展、教学的需求或出行的需要，功能强大、结构简单、携带方便的美术画架越来越受到使用者的青睐，现有的画架大多为单面画架，即只能供一个作画者作画，虽然现有技术中设计出双面画架可供两个作画者同时作画，但在实际使用时，两个作画者同时用力，导致画架极其不稳定，影响了作画者的作画效果，在现有技术中，例如申请号为201420303045.1的实用新型专利，包括支架、盒体、颜料盒以及画板，支架与所述盒体连接，盒体可在所述支架上进行转动，颜料盒与画板通过铰链连接，画板可相对于所述颜料盒转动，该专利虽然使用方便和收纳方便，但在实际使用时，并不能满足作画者的需求。

技术实现要素：

本实用新型的目的在于提供一种多功能美术画架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能美术画架，包括画架主体，所述画架主体的左右两端分别设有第一画板和第二画板，所述画架主体的左右两侧均设有托板，所述托板的底端设有拉伸板，所述拉伸板通过第二滑轨与托板相连，所述拉伸板的上表面设有笔槽，所述画架主体的内侧底端设有主支撑架，所述主支撑架通过活动架杆与画架主体相连，所述活动架杆与画架主体和主支撑架的连接处均设有第一活动件，所述主支撑架的底端设有配重装置，所述配重装置包括伸缩槽，所述伸缩槽的内部设有放置槽，所述放置槽的内部设有配重块，所述放置槽的内壁设有取拿口槽。

优选的，所述画架主体的底端内侧设有脚板，所述脚板的左端设有固定板，所述脚板的顶端设有放置脚板，所述放置脚板通过第一滑轨与脚板相连，所述放置脚板通过拉伸弹簧与固定板相连。

优选的，所述画架主体的底端设有回收调节脚，所述回收调节脚通过第二活动件与画架主体相连。

优选的，所述回收调节脚的底端设有防移动橡胶头。

优选的，所述伸缩槽的底端设有防滑垫。

优选的，所述托板的底端设有笔筒。

与现有技术相比，本实用新型的有益效果是：该多功能美术画架，通过第一画板、第二画板和配重装置的配合，将第一画板和第二画板放置于托板上两位作画者同时作画时，配重装置避免画架主体在第一画板和第二画板同时作画时双面用力导致画架主体移动，提高了画架主体的稳定性，方便了两位作画者作画，拉伸板和笔槽的配合方便在绘画者作画左过程中更换画笔，回收调节脚和第二活动件的配合使画架主体的底端向内微量回缩，避免画架主体的底端妨碍绘画者的脚部行走，大大满足了作画者的需求。

附图说明

图1为本实用新型结构示意图；

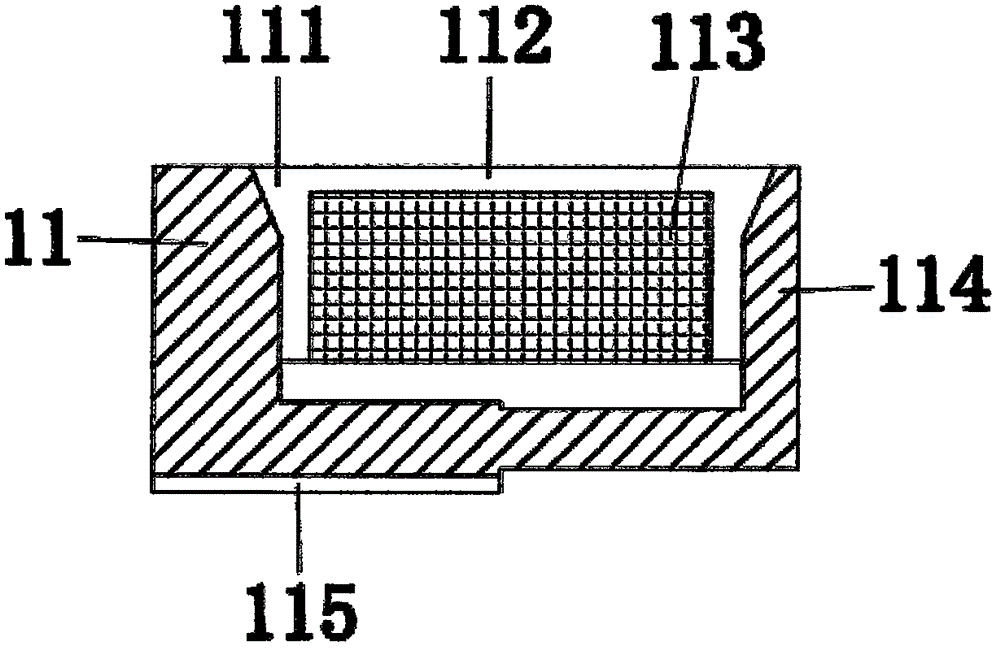

图2为本实用新型的配重装置结构示意图；

图3为本实用新型的回收调节脚结构示意图；

图4为本实用新型的脚板结构示意图；

图5为本实用新型的托板结构示意图。

图中：1、画架主体，2、第一画板，3、第二画板，4、活动架杆，5、第一活动件，6、笔筒，7、回收调节脚，8、托板，9、脚板，10、主支撑架，11、配重装置，111、取拿口槽，112、放置槽，113、配重块，114、伸缩槽，115、防滑垫，12、第二活动件，13、防移动橡胶头，14、固定板，15、拉伸弹簧，16、放置脚板，17、第一滑轨，18、笔槽，19、拉伸板，20、第二滑轨。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种多功能美术画架，包括画架主体1，所述画架主体1的底端设有回收调节脚7，所述回收调节脚7通过第二活动件12与画架主体1相连，通过回收调节脚7和第二活动件12的配合，可使画架主体1的底端向内微量回缩，避免画架主体1的底端妨碍绘画者的脚部行走，所述回收调节脚7的底端设有防移动橡胶头13，通过设置防移动橡胶头13，提高了画架主体1的防滑性，避免画架主体1轻易移动，所述画架主体1的左右两端分别设有第一画板2和第二画板3，通过第一画板2和第二画板3的配合，能够同时供两个人绘画，提高了美术画架的实用性能，所述托板8的底端设有笔筒6，笔筒6能够存放暂时不使用的画笔，所述画架主体1的左右两侧均设有托板8，托板8对第一画板2和第二画板3进行托起，所述托板8的底端设有拉伸板19，所述拉伸板19通过第二滑轨20与托板8相连，所述拉伸板19的上表面设有笔槽18，通过拉伸板19和笔槽18的配合，便于绘画者在作画时更换画笔，所述画架主体1的内侧底端设有主支撑架10，所述主支撑架10通过活动架杆4与画架主体1相连，所述活动架杆4与画架主体1和主支撑架10的连接处均设有第一活动件5，所述主支撑架10的底端设有配重装置11，同时在第一画板2和第二画板3上作画时，双面用力会导致画架主体1移动，配重装置11提高了画架主体1的稳定性，方便了两位作画者同时作画，所述配重装置11包括伸缩槽114，不使用时，伸缩槽114便于将美术画架收起，所述伸缩槽114的底端设有防滑垫115，所述伸缩槽114的内部设有放置槽112，所述放置槽112的内部设有配重块113，配重块113提高了美术画架的稳定性，所述放置槽112的内壁设有取拿口槽111，所述画架主体1的底端内侧设有脚板9，脚板9便于作画者的双脚放置其中，所述脚板9的左端设有固定板14，所述脚板9的顶端设有放置脚板16，所述放置脚板16通过第一滑轨17与脚板9相连，所述放置脚板16通过拉伸弹簧15与固定板14相连，通过第一滑轨17与拉伸弹簧15的配合，便于放置脚板16被推进后复位。

画架主体1通过活动架杆4和第一活动件5展开，将第一画板2和第二画板3放置于托板8上，同时在第一画板2和第二画板3上作画时，双面用力导致画架主体1移动，配重装置11提高了画架主体1的稳定性，便于两位作画者同时作画，拉伸板19和笔槽18的配合，便于绘画者在作画时更换画笔，回收调节脚7和第二活动件12的配合，使画架主体1的底端向内微量回缩，避免画架主体1的底端妨碍绘画者的脚部行走。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
