装饰钻夹取笔的制作方法

本实用新型涉及装饰品领域，尤其是涉及一种装饰钻夹取笔。

背景技术：

装饰钻根据材质的不同，能分为水钻、树脂钻和亚克力钻等，装饰钻由于制作较为方便经济，同时视觉效果上又有钻石般的夺目感觉，因此其一般作为装饰品贴合在各种物品上，如手机壳、背包、指甲等。

但是，由于装饰钻的体积较小，用手进行拿放，很难对其进行定位和粘贴，由此，大多数装饰钻的夹放都会使用工具。目前，市面上通常是在笔头上设置胶水等粘接物，以此来吸附装饰钻，再对其定位和粘贴，但是这样工具，每粘贴一颗装饰钻都需要进行一次吸附和取下，操作步骤多，工作效率低，而且要将装饰钻从笔头上取下难度很大，容易造成粘贴位置不准确，实用性低。

技术实现要素：

本实用新型的目的在于提供一种装饰钻夹取笔，可以解决上述现有技术问题中的一个或多个。

根据本实用新型的一个方面，提供了一种装饰钻夹取笔，包括笔体、推杆、弹簧、按块、挡块和夹钻嘴，其中笔体设有第一通孔，推杆安装在第一通孔内，弹簧安装在推杆上，按块与推杆连接，弹簧一端与挡块连接，另一端与按块连接，夹钻嘴与笔体连接，并与通孔相连通。

本实用新型的有益效果是：本实用新型通过夹钻嘴夹起装饰钻，且夹钻嘴与第一通孔相连通，使得多个装饰钻在夹起后会堆叠在通孔内，而当装饰钻需要使用时，能利用推杆、弹簧、按块和挡块的配合工作使得装饰钻能从夹钻嘴处排出以方便粘贴，本实用新型能简单地实现装饰钻的夹起和取下，方便装饰钻的定位和粘贴，操作简单，可靠性和实用性强。

在一些实施方式中，笔体包括笔头、笔身和笔座，其中笔身一端与笔头连接，另一端与笔座连接，笔头与夹钻嘴连接，笔座与挡块连接。笔座的设置能方便与挡块的连接，笔头的设置能方便与夹钻嘴的连接。

在一些实施方式中，笔座设有十字孔，其中十字孔与按块相匹配。十字孔的设置能方便按块的放入和取出，并使得按块在旋转一定角度后会被十字孔所阻碍，而无法从笔座中脱出，保证其工作可靠性。

在一些实施方式中，夹钻嘴设有多个凹槽。凹槽的设置能增加夹钻嘴的弹性，保证夹钻嘴能稳定可靠地夹住装饰钻。

在一些实施方式中，夹钻嘴设有第二通孔，其中第二通孔与第一通孔相连通。第二通孔的设置能方便夹钻嘴与第一通孔的连通，保证夹钻嘴所夹的装饰钻能进入到第一通孔内。

在一些实施方式中，挡块设有第三通孔，其中第三通孔与第一通孔相连通。第三通孔的设置能方便推杆的安装、拆卸和移动，保证推杆的工作可靠性。

附图说明

图1为本实用新型的一种实施方式的装饰钻夹取笔的结构示意图。

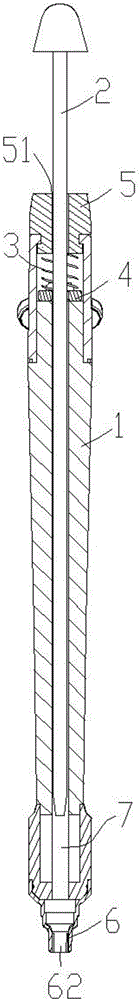

图2为图1的装饰钻夹取笔的正视图的剖视图。

图3为图1的装饰钻夹取笔的笔身的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

参考图1—图3，本实用新型的装饰钻夹取笔，包括笔体1、推杆2、弹簧3、按块4、挡块5和夹钻嘴6。

笔体1包括笔头11、笔身12和笔座13，笔身12一端与笔头11通过螺纹连接，另一端与笔座13也通过螺纹连接，且笔体1内设有第一通孔7，第一通孔7穿过笔头11、笔身12和笔座13，且第一通孔7的大小可以与所需要夹取的水钻、树脂钻和亚克力钻等装饰钻的大小相匹配。

夹钻嘴6与笔体1的笔头11通过卡位连接，且夹钻嘴6上设有多个凹槽61，使得夹钻嘴6具有一定的弹性，使其能更好地夹住装饰钻。夹钻嘴6内还设有第二通孔62，夹钻嘴6的第二通孔62与笔体1的第一通孔7相连通。

按块4的一端悬挂在推杆2上，即按块4的一端与推杆2连接，且该端还被笔身12所支撑，且笔座13上设有十字孔131，十字孔131的大小与按块4相匹配，使得按块4能垂直地穿过十字孔131，并无法以水平地脱离十字孔131。

挡块5与笔座13通过卡位连接，挡块5上设有第三通孔，第三通孔51和第一通孔7相连通，且第三通孔51的大小与推杆2的大小相匹配，使得推杆2能穿过第三通孔51安装进第一通孔7，并且在第一通孔7内移动时不会被挡块5所妨碍。

弹簧3安装在推杆2上，弹簧3一端与挡块5连接，另一端与按块4连接，即弹簧3一端顶住挡块5，另一端顶住按块4。

本实用新型使用时，将需要进行贴合的装饰钻的贴合面朝下，正面朝上放置在平台上。

将本实用新型的夹钻嘴6的第二通孔62对准装饰钻并正面压下，使得夹钻嘴6夹住装饰钻，然后第二通孔62再对准下一颗装饰钻并再次正面压下，此时，当后压入的装饰钻会顶起上一颗装饰钻，上一颗装饰钻由此会被压入到第一通孔7内，而推杆2也因装饰钻的进入而上升相应的距离。重复上述动作，装饰钻会重叠在笔体1的第一通孔7内，直至第一通孔7内装满装饰钻，即本实用新型完成了对装饰钻的夹持。

当装饰钻需要贴合时，将本实用新型的夹钻嘴6的第二通孔62对准要贴合的位置，按下按块4，则按块4由于被笔身12所支撑，因此其以笔身12的一部分为支点而使得按块4的一端压缩弹簧3，当松手后，弹簧3靠弹性力推动按块4该端复位，按块4该端复位时的力会推动推杆2，推杆2往第二通孔62方向移动，则推杆2会推动第一通孔7内的装饰钻，由于装饰钻呈重叠形式，因此最终离第二通孔62最近的装饰钻会被压出到贴合的位置上，由此，用户只需要不断地按下按块4，即能使笔体1内的装饰钻不断地从第二通孔62处压出到贴合位置，即本实用新型完成对装饰钻的取出。

本实用新型能预先对大量的装饰钻进行夹存，再在其需要时进行使用，不再需要对装饰钻进行即夹即用，而且能通过简单的操作实现装饰钻的定位和粘贴，工作效率高，工作可靠性强。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
