一种美术绘画用洗笔装置的制作方法

本实用新型属于美术技术领域，具体涉及一种美术绘画用洗笔装置。

背景技术：

在练书法或美术作画时，需要经常清洗毛笔或画笔，通常的做法是到水龙头下面洗笔或在专门用于洗笔的盘子内进行清洗，前者虽然清洗较为彻底，但经常清洗，比较浪费水，不符合节约用水的口号；后者清洗几次后，水的颜色便基本被颜料或墨水浸染，再清洗的话，起不到洗笔的效果，需要经常更换清水，显得比较麻烦。

技术实现要素：

本实用新型的目的在于提供一种美术绘画用洗笔装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种美术绘画用洗笔装置，包括壳体，所述壳体的内腔下部中设有隔板，所述隔板的右端设有通孔，所述壳体的左侧设有回流管，所述回流管上设有水泵，所述回流管的下端口连接在壳体的左侧壁底部，所述回流管的上端口连接在壳体的左侧壁上部，所述回流管的下端口右侧且位于壳体的内壁上设有滤网，所述回流管的上方且位于壳体的外壁设有洗涤液进口，所述壳体的底部中间设有出渣口，所述壳体的右侧内壁设有加热管，所述加热管的上方且位于壳体的右侧外壁设有进水口，所述壳体的上端面设有驱动电机，所述驱动电机的左侧设有支架，所述支架的中间设有轴承，所述轴承内穿有转杆，所述转杆的下端设有笔夹，所述转杆的上端的带轮通过皮带连接驱动电机的转轮，所述笔夹包括上夹体和下夹体，所述下夹体固定安装在转杆的下端，所述上夹体和下夹体通过铰链连接，所述上夹体和下夹体上对称设有夹笔凹槽，所述夹体和下夹体的末端均设有固定螺孔。

优选的，所述夹笔凹槽的数量不少于三组，且夹笔凹槽的内壁设有防滑软垫。

优选的，所述洗涤液进口和进水口内均设有滤布。

优选的，所述出渣口上设有密封性强的螺纹盖，所述螺纹盖上设有橡胶垫圈。

优选的，所述回流管的上端口末端设有喷头。

优选的，所述转杆上端的带轮通过皮带连接驱动电机的转轮。

本实用新型的技术效果和优点：该美术绘画用洗笔装置，结构合理，设计新颖，驱动电机的设置，可带动转杆旋转，使夹在笔夹上的画笔清洗效果更好，回流管的设置，可循环利用水资源，滤网的设置，可将水过滤干净，加热管的设置，可在清洗完成后快速将笔烘干，非常实用，喷头的设置，可将画笔清洗的更加干净，洗涤液进口的设置，方便洗涤液的加入。

附图说明

图1为本实用新型的结构示意图；

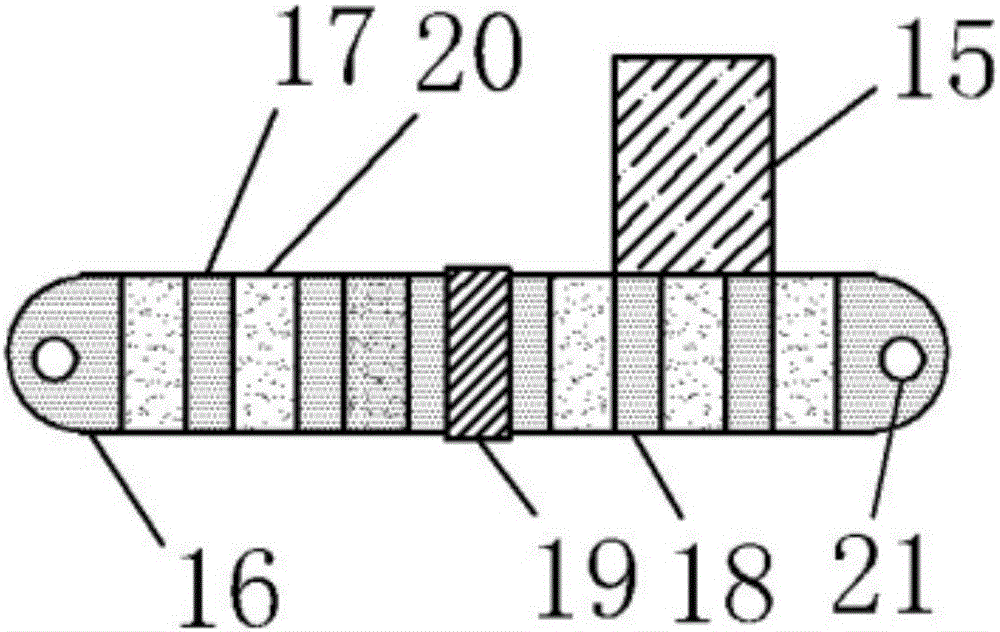

图2为本实用新型的笔夹结构示意图；

图3为本实用新型笔夹侧视结构示意图。

图中：1壳体、2隔板、3通孔、4滤网、5回流管、6水泵、7进水口、8出渣口、9洗涤液进口、10喷头、11加热管、12驱动电机、13支架、14轴承、15转杆、16笔夹、17上夹体、18下夹体、19铰链、20夹笔凹槽、21固定螺孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种美术绘画用洗笔装置，包括壳体1，所述壳体1的内腔下部中设有隔板2，所述隔板2的右端设有通孔3，所述壳体1的左侧设有回流管5，所述回流管5上设有水泵6，所述回流管5的下端口连接在壳体1的左侧壁底部，所述回流管5的上端口连接在壳体1的左侧壁上部，所述回流管5的下端口右侧且位于壳体1的内壁上设有滤网4，所述回流管5的上方且位于壳体1的外壁设有洗涤液进口9，所述壳体1的底部中间设有出渣口8，所述壳体1的右侧内壁设有加热管11，所述加热管11的上方且位于壳体1的右侧外壁设有进水口7，所述壳体1的上端面设有驱动电机12，所述驱动电机12的左侧设有支架13，所述支架13的中间设有轴承14，所述轴承14内穿有转杆15，所述转杆15的下端设有笔夹16，所述转杆15的上端的带轮通过皮带连接驱动电机12的转轮，所述笔夹16包括上夹体17和下夹体18，所述下夹体18固定安装在转杆15的下端，所述上夹体17和下夹体18通过铰链19连接，所述上夹体17和下夹体18上对称设有夹笔凹槽20，所述夹体17和下夹体18的末端均设有固定螺孔21，所述夹笔凹槽20的数量不少于三组，且夹笔凹槽20的内壁设有防滑软垫，所述洗涤液进口9和进水口7内均设有滤布，所述出渣口8上设有密封性强的螺纹盖，所述螺纹盖上设有橡胶垫圈，所述回流管5的上端口末端设有喷头10，所述转杆15上端的带轮通过皮带连接驱动电机12的转轮。

工作原理：首先将画笔放在笔夹16上，通过固定螺孔21将画笔固紧，然后通过进水口7向壳体1加水，并启动水泵6和驱动电机12，喷头10向画笔上喷水，驱动电机12带动笔夹16旋转，可使清洗的效果更好，滤网4的设置，可以将水过滤，使水重复利用，节约水资源，加热管11的设置，可以在清洗结束后快速将画笔烘干，非常实用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
