一种护眼智能眼镜的制作方法

本发明涉及护眼设备领域，特别涉及一种护眼智能眼镜。

背景技术：

看电视时，如果把灯全部关掉，背景就会很暗，小而亮的荧光屏和背景形成强烈的对比，时间一长，我们的眼睛就会感到疲劳，就像我们长时间用眼睛盯着灯光一样；在全黑的环境里看电视，还会增加体内各种维生素的消耗。

如果看电视时，把屋里的灯全部开亮，在明亮的背景下，荧光屏就显得灰暗，这样就会使图像的对比度和灰度等级下降，图像变得发淡而层次不清，大大地影响了收看效果，如果长期看这种不清楚的画面，造成眼睛的疲劳，也会影响我们的视力。

我们在旅游时经常需要照明，可是照明的手电筒，灯具之类的带着不方便。背一款眼镜灯是一个很好的选择。晚上看书时可以直接开眼镜上的灯，很方便也节能。外出天黑需要灯光时，随时打开眼镜上的LED灯就可以进行照明，方便实用。

技术实现要素：

鉴于上述内容，有必要提供一种护眼智能眼镜，该装置可以在黑暗处观看电视、电脑、手机时，防止眼睛疲劳，避免对视力产生的危害。

为达到上述目的，本发明所采用的技术方案是：

一种护眼智能眼镜，包括镜框、镜框连接架、支脚、耳罩、侧照明灯支架、和镜片，所述镜框有2个，镜框内有镜片，2个所述镜框通过镜框连接架相连，所述支脚与对应的镜框侧边相连，所述镜框上设置有护眼灯；所述护眼灯光线向四周发散。

由于采用了上述结构，在黑暗处观看电视、电脑、手机时，打开护眼灯，减弱荧屏上光线的对比度，使眼睛不易疲劳，避免对视力产生危害。

作为本发明的进一步改进：2个所述镜框外侧有对应的侧照明灯支架，所述侧照明灯支架上有侧照明灯，所述侧照明灯照射方向与镜框垂直。

由于采用了上述结构，晚上看书学习时可以直接开眼镜上的照明灯，很方便也节能。外出天黑需要灯光时，随时打开眼镜上的照明灯就可以进行照明，方便实用。

作为本发明的进一步改进：所述支脚尾端有耳罩。当学习音频资料或晚上看电视时打开，既方便实用又不影响别人。

作为本发明的进一步改进：所述耳罩内侧设置海绵环。可以防止带耳罩时耳罩压住耳朵。

作为本发明的进一步改进：所述护眼灯包括发光光源、控制模块、电源模块及无线通讯模块，所述发光光源由电源模块供电，所述发光光源经多通道PWM控制器与所述控制模块连接，所述控制模块与无线通讯模块连接。

当电源接通后，系统开始工作，用户可通过手持电子设备，如手机、平板电脑等通过无线通讯模块向控制模块(如单片机)发出控制信号，进而通过多通道PWM控制器对发光光源的光线进行调节，这种结构控制方式简单，操作性强，易于让用户接受，适合大范围推广。

作为本发明的进一步改进：所述发光光源包括冷光LED灯和暖光LED灯，所述冷光LED灯与暖光LED交叉排列。用户使用手持电子设备用该实施例的护眼灯时，可控制发光光源发出不同类型的光线，满足绝大多数使用者的护眼需求，使用方便

作为本发明的进一步改进：所述支脚由弹性材料制成。以适应不同人群佩戴

本发明具有以下有益效果：

1.本发明提供的一种智能眼镜，该装置在镜框上设置有护眼灯，在黑暗处观看电视、电脑、手机时，打开护眼灯，减弱荧屏上光线的对比度，使眼睛不易疲劳，避免对视力产生危害。

2.眼镜两侧设置照明灯，晚上看书学习时可以直接开眼镜上的照明灯，很方便也节能。外出天黑需要灯光时，随时打开眼镜上的照明灯就可以进行照明，方便实用。

3.眼镜上设置有耳罩，当学习音频资料或晚上看电视时打开，既方便实用又不影响别人。

4.本发明结构简单，携带和使用方便。

【附图说明】

图1为本实施例护眼智能眼镜的立体结构示意图；

图2为一种优选实施例模块连接示意图。

附图标记

1、镜框；2、镜框连接架；3、支脚；4、侧照明灯支架；5、耳罩；6、侧照明灯；7、海绵环；8、护眼灯；9、镜片。

如下具体实施方式将结合上述附图进一步说明本发明。

【具体实施方式】

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

如图1所示，本实施例的护眼智能眼镜，包括镜框1、镜框连接架2、支脚3、耳罩5、侧照明灯支架4、和镜片9，所述镜框1有2个，镜框1内有镜片9，2个所述镜框1通过镜框连接架2相连，所述支脚3与对应的镜框1侧边相连，所述镜框1上设置有护眼灯8，所述护眼灯8光线向四周发散。

在黑暗处观看电视、电脑、手机时，打开护眼灯，减弱荧屏上光线的对比度，使眼睛不易疲劳，避免对视力产生危害。

2个所述镜框1外侧有对应的侧照明灯支架4，所述侧照明灯支架4上有侧照明灯6，所述侧照明灯6照射方向与镜框垂直。

晚上看书学习时可以直接开眼镜上的照明灯，很方便也节能。外出天黑需要灯光时，随时打开眼镜上的照明灯就可以进行照明，方便实用。

所述支脚3尾端有耳罩5。耳罩可用来播放音频资料或晚上看电视时打开，为了防止耳罩压住耳朵，在耳罩内侧设置海绵环7。

所述护眼灯包括发光光源、控制模块、电源模块及无线通讯模块，所述发光光源由电源模块供电，所述发光光源经多通道PWM控制器与所述控制模块连接，所述控制模块与无线通讯模块连接。

当电源接通后，系统开始工作，用户可通过手持电子设备，如手机、平板电脑等通过无线通讯模块向控制模块(如单片机)发出控制信号，进而通过多通道PWM控制器对发光光源的光线进行调节，这种结构控制方式简单，操作性强，易于让用户接受，适合大范围推广。

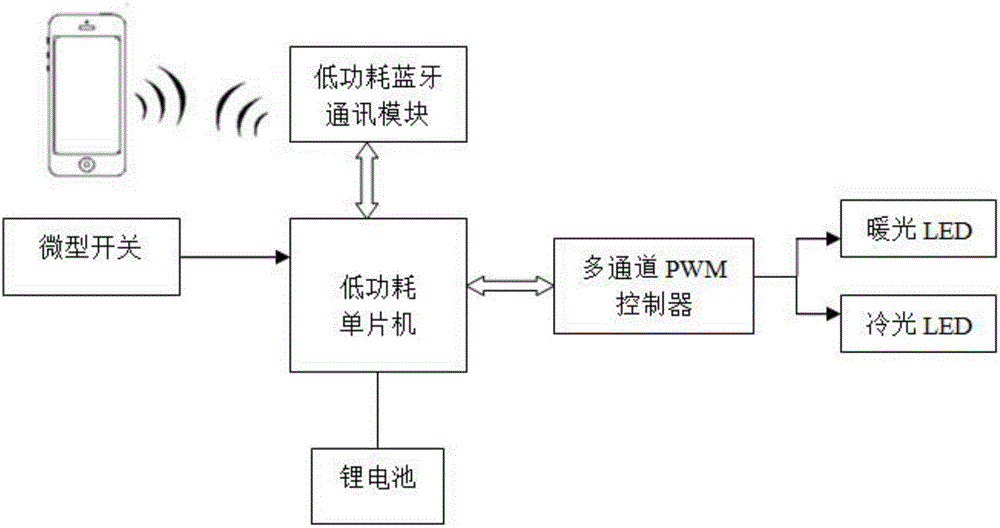

图2所示为种优选实施例模块连接示意图，在该实施例中，无线通讯模块为低功耗蓝牙通信模块，控制模块为低功耗单片机，电源模块为锂电池，该实施例的护眼灯通过蓝牙与智能手机建立通讯联系。发光光源包括2颗冷暖互补LED灯，并且每颗灯珠具有65536级亮度可以设置。当电源接通后，系统开始工作，用户可通过手持电子设备，如手机、平板电脑等通过低功耗蓝牙通信模块向低功耗单片机发出控制信号，进而通过多通道PWM控制器对发光光源的光线进行调节。

在本发明的另一具体实施方式中，所述发光光源包括多颗冷暖互补的LED灯，所述冷光LED灯与暖光LED交叉排列。

用户使用手持电子设备用该实施例的护眼灯时，可控制发光光源发出不同类型的光线，满足绝大多数使用者的护眼需求，使用方便。

所述支脚(3)由弹性材料制成。优选高弹性材料，如硅胶等，以适应不同人群佩戴。

总之，以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
