眼镜、镜架及眼镜鼻托的制作方法

本实用新型涉及眼镜技术领域，更具体地说，涉及一种眼镜鼻托，还涉及一种包括上述眼镜鼻托的镜架及包括上述镜架的眼镜。

背景技术：

眼镜是一种以矫正视力或保护眼睛而制作的简单光学器件，由镜片、镜架组成。按照眼镜的功能通常可将其分为近视眼镜、远视眼镜、老花眼镜、散光眼镜及太阳眼镜等等。眼镜既是保护眼睛的工具，又是一种美容装饰品。

眼镜的镜架一般包括用于支撑与耳朵上的镜腿、用于支撑于鼻梁上的鼻托以及用于固定晶片的框架结构。鼻托作为支撑眼镜的主要部件，对眼镜的舒适度有着直接的影响。

现有技术中的鼻托通常为塑料件，在镜架上相对的设置两个，以作用于鼻翼的两侧进行支撑。由于眼镜佩戴时鼻托长时间与皮肤接触，且在眼镜的压力作用下易在鼻梁上产生压痕，且皮肤容易出现红肿等问题，造成用户体验差，佩戴者感觉不舒服等问题。

综上所述，如何有效地解决眼镜长时间佩戴鼻托易在鼻梁上产生压痕、引起皮肤红肿造成佩戴不舒适等问题，是目前本领域技术人员急需解决的问题。

技术实现要素：

有鉴于此，本实用新型的第一个目的在于提供一种眼镜鼻托，该眼镜鼻托的结构设计可以有效地解决眼镜长时间佩戴鼻托易在鼻梁上产生压痕、引起皮肤红肿造成佩戴不舒适的问题，本实用新型的第二个目的是提供一种包括上述眼镜鼻托的镜架，本实用新型的第三个目的是提供一种包括上述镜架的眼镜。

为了达到上述第一个目的，本实用新型提供如下技术方案：

一种眼镜鼻托，包括用于支撑于鼻翼上的支撑主体；还包括包覆于所述支撑主体靠近所述鼻翼一侧外的柔性层，所述柔性层与所述支撑主体固定连接；所述柔性层的外表面形状与所述鼻翼的形状相同，所述柔性层为添加有能够辐射出波长为8-14微米远红外线的功能粒子的柔性辐射层。

优选地，上述眼镜鼻托中，所述柔性层包括由外至内的第一柔性层和第二柔性层，所述第一柔性层的弹性大于所述第二柔性层的弹性。

优选地，上述眼镜鼻托中，所述柔性层由顶端至底端的弹性逐渐增大。

优选地，上述眼镜鼻托中，所述柔性层与所述支撑主体之间还连接有用于显示图案的显色层。

优选地，上述眼镜鼻托中，所述功能粒子在所述柔性辐射层内均匀分布。

优选地，上述眼镜鼻托中，所述柔性辐射层与所述支撑主体粘结。

本实用新型提供的眼镜鼻托包括支撑主体和柔性层。其中，支撑主体用于使镜框能架在鼻梁上。柔性层包覆于支撑主体的靠近鼻翼的一侧外，眼镜佩戴时柔性层与鼻翼接触，柔性层与支撑主体固定连接。

应用本实用新型提供的眼镜鼻托时，支撑主体用于支撑，在支撑主体外包覆了柔性层，通过柔性层与皮肤的接触代替眼镜主体与皮肤的接触，由于柔性层具有弹性，减轻对皮肤的压力，有效缓冲了镜框对鼻梁的作用力，进而即使长时间佩戴也不易产生压痕。同时，柔性层与皮肤的接触更为友好，不易引起皮肤红肿。综上所述，本实用新型提供的眼镜鼻托能够有效提高佩戴舒适度。

在一种优选的实施方式中，本实用新型提供的眼镜鼻托其柔性层为添加有能够辐射出远红外线的功能粒子的柔性辐射层。也就是通过柔性辐射层的作用，能够辐射产生远红外线，进而结合远红外线抗疲劳的作用达到眼镜鼻托能够抗疲劳的效果。同时，在眼镜佩戴时，鼻托一般位于晴明穴处，因而通过鼻托辐射出的远红外线能够有效促进晴明穴处血液流通，起到类似按摩的功效。因而在佩戴眼镜过程中即可实时地、持续性地作用于晴明穴，起到保护眼镜的作用。

为了达到上述第二个目的，本实用新型还提供了一种镜架，该镜架包括上述任一种眼镜鼻托。为了达到上述第三个目的，本实用新型还提供了一种眼镜，该眼镜包括上述任一种镜架。由于上述的眼镜鼻托具有上述技术效果，具有该眼镜鼻托的镜架及具有该镜架的眼镜也应具有相应的技术效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

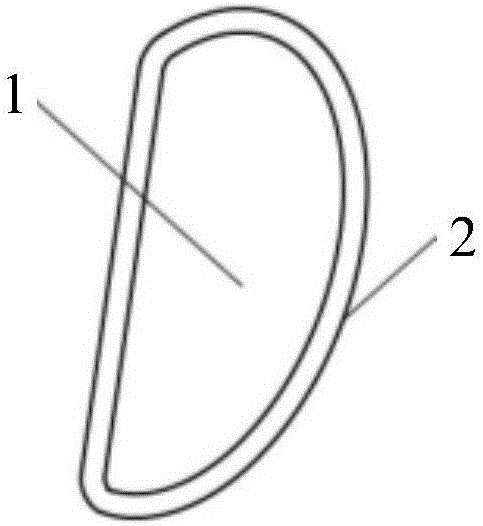

图1为本实用新型提供的眼镜鼻托一种具体实施方式的结构示意图。

附图中标记如下：

支撑主体1，柔性层2。

具体实施方式

本实用新型实施例公开了一种眼镜鼻托，以避免眼镜长时间佩戴在鼻梁上产生压痕及皮肤红肿，提高佩戴舒适度。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图1为本实用新型提供的眼镜鼻托一种具体实施方式的结构示意图。

在一种具体实施方式中，本实用新型提供的眼镜鼻托包括支撑主体1和柔性层2。

其中，支撑主体1用于使镜框能架在鼻梁上。具体的支撑主体1的结构及材质等可参考现有技术中鼻托的结构，支撑主体1与镜架的连接方式等也请参考现有技术，此处不再赘述。

柔性层2包覆于支撑主体1的靠近鼻翼的一侧外。需要说明的是，此处靠近鼻翼的一侧指鼻托安装于镜架上时靠近鼻翼的一侧，也就是鼻托的外侧。进而眼镜佩戴时柔性层2与鼻翼接触，相较于支撑主体1与鼻翼的接触，由于柔性层2的柔性特质，即柔性层2具有较好的弹性，减轻对皮肤的压力，有效缓冲了镜框对鼻梁的作用力，进而即使长时间佩戴也不易产生压痕。同时，柔性层2与皮肤的接触更为友好，不易引起皮肤红肿。柔性层2与支撑主体1固定连接，因而一方面能够很好的起到支撑的作用，另一方面能够结合柔性层2的柔性作用。

综上，通过将眼镜鼻托设置为多层复合结构，结合支撑主体1的支撑作用与柔性层2的缓冲作用，有效的在保证支撑强度的基础上改善对皮肤的不利影响，提高佩戴舒适度。

进一步地，柔性层2可以包括多层结构，且各层的弹性系数不等。优选的，可以设置多层结构由外层至内层的弹性逐渐减小。此处及下文提到的外层指靠近鼻翼的一侧，内层则相对的指远离鼻翼的一侧。具体的，柔性层2可以包括由外至内的第一柔性层和第二柔性层，第一柔性层的弹性大于第二柔性层的弹性。也就是越靠近鼻翼的柔性层2弹性越好，通过弹性逐渐过渡的方式，在保证支撑强度的同时可以使得与皮肤接触的柔性层2获得最大的弹性，进而佩戴舒适度高。在舒适度一致的情况下，通过弹性过渡的方式也可以使鼻托获得最优的支撑强度，以满足不同规格眼镜对鼻托强度的要求。

对于柔性层2为多层结构而言，可以设置多层结构的厚度由外至内逐渐减小。如设置第一柔性层的厚度大于第二柔性层的厚度等，以进一步综合柔性层2的弹性与强度因素，以获得良好的综合性能。

具体的，柔性层2的外表面形状与鼻翼的形状相同。由于柔性层2的弹性较好，可以进一步设置其外表面形状，也就是用于与鼻翼接触的表面形状与鼻翼形状相同，进而在使用过程中，柔性层2能够很好的与鼻翼贴合，一方面能够增大与鼻翼的接触面积，减小对鼻翼的压力，从而减轻眼镜佩戴时对鼻翼的压迫，进一步避免压痕的产生。同时，由于柔性层2的弹性较好，在鼻托受力作用于鼻翼时，其随着鼻翼的形状发生弹性形变，能够实时保持与鼻翼的良好贴合，以获得良好的佩戴效果，克服了传统鼻托与鼻翼贴合度差的缺陷。

进一步地，结合柔性层2的受力特点，可以设置柔性层2由顶端至底端的弹性逐渐增大。需要说明的是，此处及下文提到的顶端指鼻托在安装状态下的上端，底端即相应的与顶端相对的位置。由于鼻托受力时越往下受力越大，因此可以设置柔性层2由顶端至底端的弹性逐渐增大以提高佩戴舒适性。在柔性层2设置有多层的情况下，可以仅将最外层设置为其弹性由顶端至底端逐渐增大，也可以将所有柔性层2均设置为其弹性由顶端至底端逐渐增大，但结构相对复杂。一般的，对于同一柔性层2而言，可以将其设置为均匀结构，结构较为简单，便于加工生产，且通过均匀结构一般即可满足舒适度要求。

在上述各实施例的基础上，柔性层2为添加有能够辐射出远红外线的功能粒子的柔性辐射层，以结合远红外线的功能特性。具体的，柔性层2可以为添加有能够辐射出波长为8-14微米远红外线的功能粒子的柔性辐射层，也就是添加有能够辐射出俗称“生命之光”的功能粒子。因而在使用过程中，通过功能粒子辐射产生远红外线，由于远红外线与人体内细胞分子的振动频率接近，其渗入体内之后，会引起人体细胞的原子和分子的共振，透过共鸣吸收，分子之间摩擦和电子在电子层的跳跃生热形成热反应，促使皮下深层温度上升，并使微血管扩张，加速血液循环，有利于清除血管囤积物及体内有害物质，将妨害新陈代谢的障碍清除，重新使组织复活，促进酵素生成，达到活化组织细胞、防止老化、强化免疫系统等目的。所以远红外线对于血液循环和微循环障碍引起的多种疾病均具有改善和防治作用。结合远红外线的一系列优点，使得鼻托具有抗疲劳等一系列作用，鼻托在支撑作用的基本功能外，可以发挥抗疲劳等功能，使其功能更为多样化。功能粒子具体可以采用远红外陶瓷粒子、玉石等能够辐射远红外线的粒子。

同时，在眼镜佩戴时，鼻托一般位于晴明穴处，因而通过鼻托辐射出的远红外线能够有效促进晴明穴处血液流通，起到类似按摩的功效。因而在佩戴眼镜过程中即可实时地、持续性地作用于晴明穴，起到保护眼镜的作用。

在提升了鼻托功能性的基础上，为进一步提升其美观性，可以在柔性层2与支撑主体1之间设置用于显示图案的显色层。也就是通过显色层的设置，可以是鼻托的色彩更为多样化，以适用于不同颜色或规格的镜架，使得鼻托更为个性化。为便于显色层的颜色或图案的显示，支撑主体1可以设置为透明层，可以将显色层的颜色或特殊图案透出。当然，根据需要可以将其设置半透明或不透明层，显色层的颜色仅通过显色层边缘进行显示。具体可根据实际需要进行设置，此处不做具体限定。

为了均匀的发挥功能粒子辐射远红外线作用于鼻翼的功效，功能粒子在柔性辐射层内均匀分布。具体的，可以通过柔性层2加工时预先将功能粒子均匀设置于柔性层2内部。也可以通过后期将功能粒子均匀地镶嵌于柔性层2内部。具体的，均匀分布可以为按照预设间隔阵列排列，具体的间隔可以根据实际需要进行设置。当然，为便于柔性层2的加工，也可以对功能粒子的分布状态不做具体限定。

具体的，柔性层2与支撑主体1可以通过粘结的方式固定连接。在设置显色层的情况下，也可以设置显色层分别与柔性层2与支撑主体1均粘结。当然，根据需要，也可以采用其他常规的固定连接方式连接，此处不再赘述。

基于上述实施例中提供的眼镜鼻托，本实用新型还提供了一种镜架，该镜架包括上述实施例中任意一种眼镜鼻托。具体眼镜鼻托与镜架既可以为一体式结构，也可以为固定连接的分体式结构，对其具体连接方式不做限定。本实用新型还提供了一种眼镜，该眼镜包括上述的镜架。上述眼镜可以为近视眼镜、远视眼镜、老花眼镜、散光眼镜及太阳眼镜、泳镜及射击用眼镜等，对眼镜的具体类型不做限定，均应在本申请的保护范围内。由于该眼镜采用了上述的镜架，上述镜架采用了上述实施例中的眼镜鼻托，所以该眼镜及镜架的有益效果请参考上述实施例。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。且对于柔性层外表面形状、柔性层为多层复合结构的限定、柔性层为柔性辐射层的限定，及显色层的增加等均能单独限定或增加其中的一项或多项，由此组成的新的技术方案也应在本申请的保护范围内。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
