一种瓶子灯的制作方法

本发明涉及观赏性玩具技术领域，特别涉及一种瓶子灯。

背景技术：

瓶子灯，可以作为照明物，装饰物或玩具。其主要由透明的瓶子、照明灯、电池、开关及若干导线组成。工作时，将安装于瓶子内的照明灯打开，照明灯发出的亮光布满整个瓶子，使得整个瓶子达到一种透亮的效果，让人看起来就如整个瓶子会发光一样，具有较好的观赏性，同时还具有非常好的视觉效果。

但是，在现有技术中，瓶子灯所用的瓶子为透明玻璃瓶，所以照明灯照射整个瓶子的时候只会出现一种色调的灯光，使得整个瓶子灯的外观颜色看起来非常的单调，没有一种炫彩的效果，对视觉冲击力不强。

技术实现要素：

本发明的发明目的在于：针对上述存在的问题，提供一种瓶子灯，可以加强瓶子灯的视觉效果，使得整个瓶子灯看起来更加的炫彩。

为了实现上述目的，本发明采用的技术方案如下：一种瓶子灯，包括瓶体和瓶盖。

所述瓶体采用透明材质制作；所述瓶体呈双层设置，包括外瓶体和内瓶体，所述外瓶体和内瓶体之间构成一密闭的空腔，所述空腔内充满可逆热敏消色油墨，所述内瓶体的内部设置有照明灯和温度传感器。

所述瓶盖的上表面设置有光伏板，内部设置有逆变器和蓄电池；所述光伏板、逆变器和蓄电池通过导线连接；所述光伏板转化的电能通过逆变器对电流的转化后储存于所述蓄电池内；所述瓶盖的侧表面设置有开关装置，所述开关装置包括温度处理器、控制器、蓝牙传感器、内设开关及外设开关按钮；所述内设开关用以自动控制照明灯的打开或关闭；所述外设开关按钮用以手动控制照明灯的打开或关闭。

所述温度处理器连接所述温度传感器、控制器和蓝牙传感器；所述温度传感器用以感应内瓶体内部的温度，并发送温度数据至所述温度处理器；所述蓝牙传感器无线连接终端，通过终端控制所述温度处理器设置温度阈值，所述温度阈值与接收所述温度传感器的温度值作对比，对比结果通过蓝牙传感器反馈至所述终端，并通过终端通过所述温度处理器控制所述控制器对内设开关的打开或关闭，用以控制照明灯的打开或关闭。

进一步地，所述空腔作双层设置，包括第一空腔和第二空腔，所述第一空腔和第二空腔内分别充满颜色不同的可逆热敏消色油墨。

进一步地，所述内瓶体的内部设置有多个照明灯，其中，所述开关可以分别控制每一照明灯的打开或关闭。

进一步地，所述照明灯为钨丝灯。

进一步地，所述照明灯固定设置于所述内瓶体的内部。

进一步地，所述空腔的厚度为5mm至15mm。

综上所述，由于采用了上述技术方案，本发明的有益效果是：本技术方案通过在瓶盖的上表面安装的光伏板将太阳能转换为电能储存在设于瓶盖内的蓄电池内，然后蓄电池给予设置于瓶子内的照明灯进行供电，使其发光照亮整个瓶子。再加上把瓶子灯的瓶体作外瓶体和内瓶体双层设置，然后在外瓶体和内瓶体构成的密闭空腔内注满可逆热敏消色油墨，当照明灯照射瓶体的时候，瓶子灯的外表面会透射出同于所注入的可逆热敏消色油墨本身所带的颜色的光。随着照明灯工作时间的增长，所产生的热量也会增加，使得整个瓶体的温度通过热传递的作用也随之上升。瓶体温度的上升会对可逆热敏消色油墨产生作用，使热敏消色油墨本身所带的颜色慢慢变浅；温度上升的越高，褪色的现象越为明显。所以，在颜色褪化的过程中，整个瓶子灯透出的光也在一直变化，起到了一种灯光炫彩的效果。另外，本发明还添加了自动控制照明灯的系统，当瓶内温度较高时，其系统可使得使用者接收到信息并采取措施，保证瓶子的安全。

附图说明

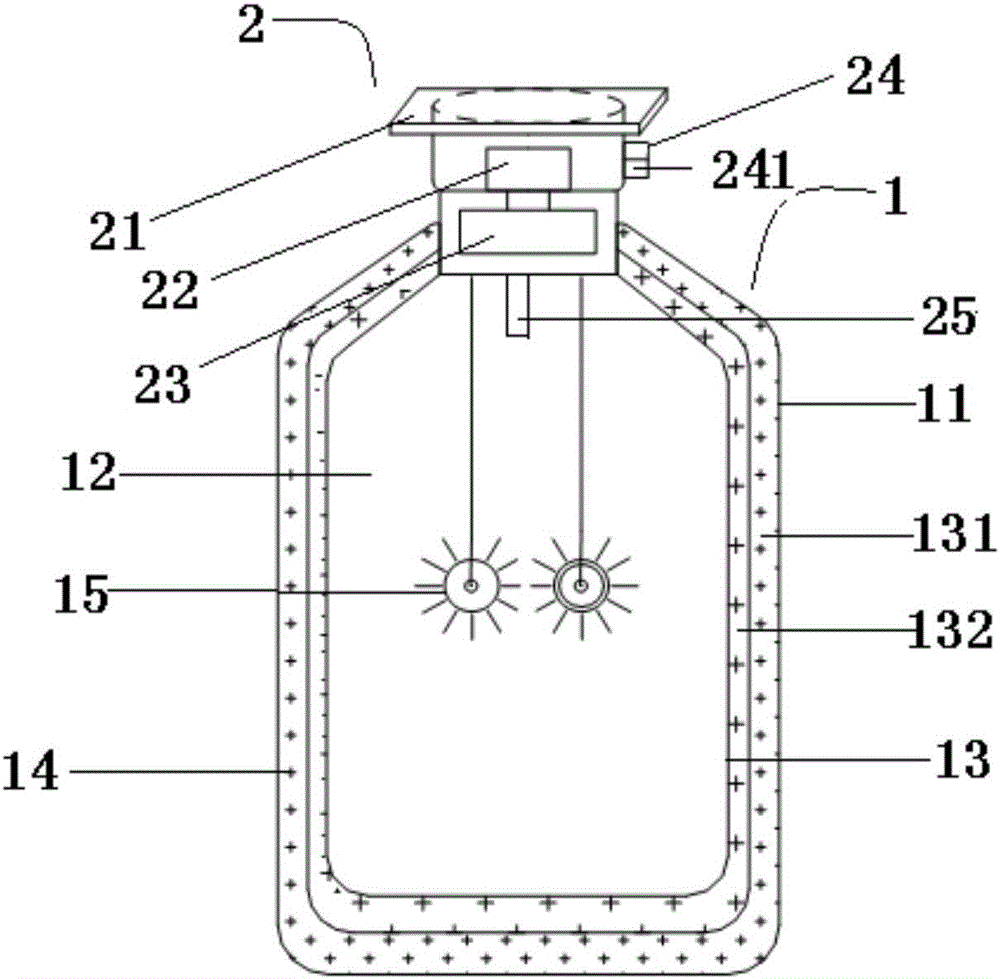

图1为本发明一种瓶子灯的结构示意图。

图2为本发明自动控制照明灯的方法的连接图。

主要元件符号说明

图中，1.瓶体；11.外瓶体；12.内瓶体；13.空腔；131.第一空腔；132.第二空腔；14.可逆热敏消色油墨；15.照明灯；2.瓶盖；21.光伏板；22.逆变器；23.蓄电池；24.开关装置；241.外设开关按钮；25.温度传感器。

如下具体实施方式将结合上述附图进一步说明本发明。

具体实施方式

请参阅图1，一种瓶子灯，包括一瓶体1和一瓶盖2；所述瓶体1采用透明材质制作；所述瓶体1呈双层设置，包括外瓶体11和内瓶体12，所述外瓶体11和内瓶体12之间构成一密闭的空腔13，目的在于所述空腔13内可充满可逆热敏消色油墨14；所述可逆热敏消色油墨14也称为可逆温变消色油墨，常温下显示某种特定颜色，经加温后颜色消失变为无色，冷却后立即恢复到原有颜色，变化过程可逆。所述内瓶体12的内部设置有照明灯15和温度传感器25；照明灯可起到发光作用；所述瓶盖2的上表面设置有光伏板21，所述光伏板21是一种暴露在阳光下便会产生直流电的发电装置；内部设置有逆变器22和蓄电池23；所述逆变器22是把直流电能转变成交流电；所述光伏板21、逆变器22和蓄电池23通过导线连接；所述光伏板21转化的电能通过逆变器22对电流的转化后储存于所述蓄电池23内；所述瓶盖2的侧表面设置有开关装置24，所述开关装置包括温度处理器、控制器、蓝牙传感器、内设开关及外设开关按钮241，所述内设开关用以自动控制照明灯的打开或关闭；所述外设开关按钮241用以手动控制照明灯的打开或关闭。

请参阅图2，所述温度处理器连接所述温度传感器25、控制器和蓝牙传感器；所述温度传感器用以感应内瓶体内部的温度，并发送温度数据至所述温度处理器；所述蓝牙传感器无线连接终端，通过终端控制所述温度处理器设定温度阈值，所述温度阈值与接收所述温度传感器的温度值作对比，对比结果通过蓝牙传感器反馈至所述终端，并通过终端通过所述温度处理器控制所述控制器对内设开关的打开或关闭，用以控制照明灯的打开或关闭。

作为对上述方案的优化，本发明提供了一种自动控制照明灯的方法，步骤如下：

1)设定阈值；首先设置温度，设置的温度为可逆热敏消色油墨14完全褪色的温度。

2)信息发送阶段；内瓶体12的温度达到步骤1)所设置的温度时，所述温度传感器25进行监测，并发送温度信息至所述温度处理器；温度处理器接收到温度信息后，通过蓝牙感应器将温度信息发送至终端；终端接收到温度信息后进入步骤3)，若终端未接收到温度信息则对温度传感器、温度处理器和蓝牙感应器进行检查更新。

3)反馈阶段；终端接收步骤2)发送的温度信息，并选择回复反馈信息，进而对内设开关进行控制。回复信息“关”，进入步骤4)；回复信息“开”，进入步骤5)。

4)控制阶段I；内设开关会被关闭，从而控制照明灯的关闭。

5)控制阶段II；内设开关保持打开的状态，照明灯继续照明。

本发明技术方案通过在瓶盖2的上表面安装的光伏板21将太阳能转换为电能储存在设于瓶盖2内的蓄电池23内，然后蓄电池23给予设置于瓶子内的照明灯15进行供电，使其发光照亮整个瓶子。再加上把瓶子灯的瓶体1作外瓶体11和内瓶体12双层设置，然后在外瓶体11和内瓶体12构成的密闭空腔13内注满可逆热敏消色油墨14，当照明灯15照射瓶体的时候，瓶子灯的外表面会透射出同于所注入的逆热敏消色油墨14本身所带的颜色的光。随着照明灯15工作时间的增长，所产生的热量也会增加，使得整个瓶体1的温度通过热传递的作用也随之上升。瓶体1温度的上升会对可逆热敏消色油墨14产生作用，使热敏消色油墨14本身所带的颜色慢慢变浅；温度上升的越高，褪色的现象越为明显。所以，在颜色褪化的过程中，整个瓶体1透出的光也在一直变化，起到了一种灯光炫彩的效果。再者，通过开关装置24的设置，可以方便对照明灯的关闭。

为了得到灯光更加炫彩，变化的颜色更多化的效果，固将所述空腔13作双层设置，包括第一空腔131和第二空腔132，所述第一空腔131和第二空腔132内分别充满颜色不同的可逆热敏消色油墨14。其中，两种颜色不同的可逆热敏消色油墨14在完全褪色时所需的温度不一样。具体而言，往第一空腔131和第二空腔132内填充满不同颜色的可逆热敏消色油墨14后，通过光照，瓶外会透出混合色的光；随着温度的升高，混合色也会跟随着变化；其次，其中一种颜色会慢慢完全褪去；最后，当两种颜色完全褪去时，瓶子灯透出的光的颜色为所述照明灯15本身发出的光的颜色。这样，在整个温度变化的过程中，瓶子灯所透出的光的颜色也会跟着一齐变化，且颜色变化的种类也更为丰富。

所述内瓶体12的内部设置有多个照明灯15，其中，所述开关装置24可以分别控制每一照明灯15的打开或关闭，所以使用者可以通过控制开启照明灯15的数量来控制瓶内的温度，从而来变化可逆热敏消色油墨14的颜色，使得起到变化瓶外透出的光的颜色。例如，设置照明灯15的个数为两个。同时开启两个照明灯，瓶内的温度会渐渐上升，可逆热敏消色油墨14的颜色也会慢慢变浅，使得整个升温过程中，瓶子所透射的光的颜色一直在变化。当温度达到一定高度时，通过所述开关装置24独立控制的功能，关闭其中一盏照明灯15，瓶内的温度就会慢慢下降，所述可逆热敏消色油墨14的颜色就会按照原有的颜色靠近，也就是说在温度下降的过程中，可逆热敏消色油墨14的颜色会变深。因此，在关闭一盏照明灯15后，瓶子灯的颜色也会跟随变化；从而使瓶子灯发出的光达到了更为炫彩及多变的效果。考虑到照明灯15发热的效果更佳，固所述照明灯15采用钨丝灯。

所述照明灯15固定设置于所述内瓶体12的内部，为了防止瓶子灯在移动的过程中，所述照明灯15会碰撞内瓶体12，产生损坏。

再者，若所述空腔13设置的厚度过后，会增大所述照明灯15产生的灯光穿透瓶体1的阻力，所以将所述空腔13的厚度设为5mm至15mm，较佳的为7mm、8mm和9mm。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
