一种小鸟可筑巢路灯的制作方法

本实用新型涉及一种路灯，尤其涉及一种小鸟可筑巢路灯。

背景技术：

路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具。

大多数鸟类在繁殖季节，在它们的巢区以内，选用植物纤维、树枝、树叶、杂草泥土、兽毛或鸟羽等物，筑成可使鸟卵不致滚散，并能同时均匀受到亲鸟体温的孵化和有利于亲鸟喂雏的巢窝，称为筑巢。筑巢是鸟类繁殖成功的重要环节。筑巢地点因种而异，有的鸟巢筑在隐蔽处，并加以伪装；有的筑在悬崖绝壁上；有的筑在高大树梢细枝杈间；也有的筑在地面、水面、洞穴或建筑物内。多数鸟类筑巢由雌鸟承担，也有雌雄鸟协作筑巢。

现有的路灯主要存在功能单一、小鸟不能筑巢、不能保护生态环境的缺点，因此亟需研发一种多功能、小鸟可以筑巢、保护生态环境的小鸟可筑巢路灯。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的路灯主要功能单一、小鸟不能筑巢、不能保护生态环境的缺点，本实用新型要解决的技术问题是提供一种多功能、小鸟可以筑巢、保护生态环境的小鸟可筑巢路灯。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种小鸟可筑巢路灯，包括有伺服电机、上轴承座、鸟屋、电磁铁、螺母、丝杆、下轴承座、移动板、弹簧、鸟食、拉绳、铁球、三脚架、固定板、振动电机、电动推杆、电动轮、拉线、滑轨、滑块和挡板；地面上设有灯杆，灯杆的右侧上方设有路灯，灯杆的左侧从上到下依次设有伺服电机、上轴承座和下轴承座，上轴承座和下轴承座之间设有丝杆，丝杆的上端与伺服电机相连接，丝杆上设有螺母，螺母与丝杆配合，螺母的左侧连接有鸟屋，鸟屋的左壁开有开口，鸟屋内的左右壁上方对称设有挡板，挡板与鸟屋内左右壁上方铰接连接，挡板与鸟屋内的顶部之间设有弹簧，挡板的底部连接有拉绳，拉绳的下端连接有铁球，鸟屋内的底部设有滑轨，滑轨上设有滑块，滑轨的前端的左右两侧对称设有电动轮，电动轮上绕有拉线，拉线与滑块相连接，滑块的上端连接有固定板，固定板的顶部设有三脚架和电动推杆，且三脚架位于电动推杆的左方，三脚架的顶端设有移动板，三脚架的顶端与移动板的中间铰接连接，电动推杆的顶部与移动板铰接连接，移动板的底部右侧设有振动电机，移动板的顶部的中间设有电磁铁，电磁铁位于铁球的正下方。

优选地，还包括有软垫，移动板的顶部设有软垫。

优选地，还包括有垃圾箱，灯杆的左方设有垃圾箱。

优选地，鸟屋的材质为不锈钢。

工作原理：起初，挡板与鸟屋的顶部之间装有鸟食。当需要对鸟儿进行喂食时，对电磁铁进行通电，电磁铁将铁球吸住，铁球带动拉绳向下移动，拉绳带动挡板转动，打开一个通口，鸟食从通口处落下，鸟儿即可开始进食。当鸟儿进食完毕，电磁铁断电，由于在弹簧的弹力作用下，弹簧拉动挡板复位，封住通口。鸟儿住在鸟屋里，移动板上会留下废弃物，当需要对废弃物进行处理时，启动伺服电机顺转，伺服电机带动丝杆转动，丝杆带动螺母向下移动，螺母带动鸟屋向下移动，当鸟屋移动到适宜的位置时，伺服电机停止工作。启动电动轮反转，拉线带动滑块向左移动，滑块带动固定板和固定板的上端部分向左移动，当移动板移动到适宜的位置时，电动轮停止工作。然后启动电动推杆伸长，电动推杆带动移动板向左上方转动，同时启动振动电机工作，振动电机带动移动板振动，移动板上的废弃物会滑出移动板和鸟屋，当移动板转动到适宜的位置时，电动推杆停止伸长，这样即可更好地将移动板上的废弃物振落下来。当移动板上的废弃物全部清理完毕后，振动电机停止工作。然后启动电动推杆缩回，电动推杆带动移动板向右下方转动，然后启动电动轮顺转，拉线带动滑块向右移动，滑块带动固定板和固定板的上端部分向右移动，当滑块复位后，电动轮停止工作。然后伺服电机反转，伺服电机带动丝杆转动，丝杆带动螺母向上移动，螺母带动鸟屋向上移动，当鸟屋复位后，伺服电机停止工作。

因为还包括有软垫，移动板的顶部设有软垫，所以可以增加鸟屋的舒适度。

因为还包括有垃圾箱，灯杆的左方设有垃圾箱，所以可以对废弃物收集，防止弄脏地面。

因为鸟屋的材质为不锈钢，所以可以延长鸟屋的使用寿命。

（3）有益效果

本实用新型达到了多功能、小鸟可以筑巢、保护生态环境的效果。

附图说明

图1为本实用新型的第一种主视结构示意图。

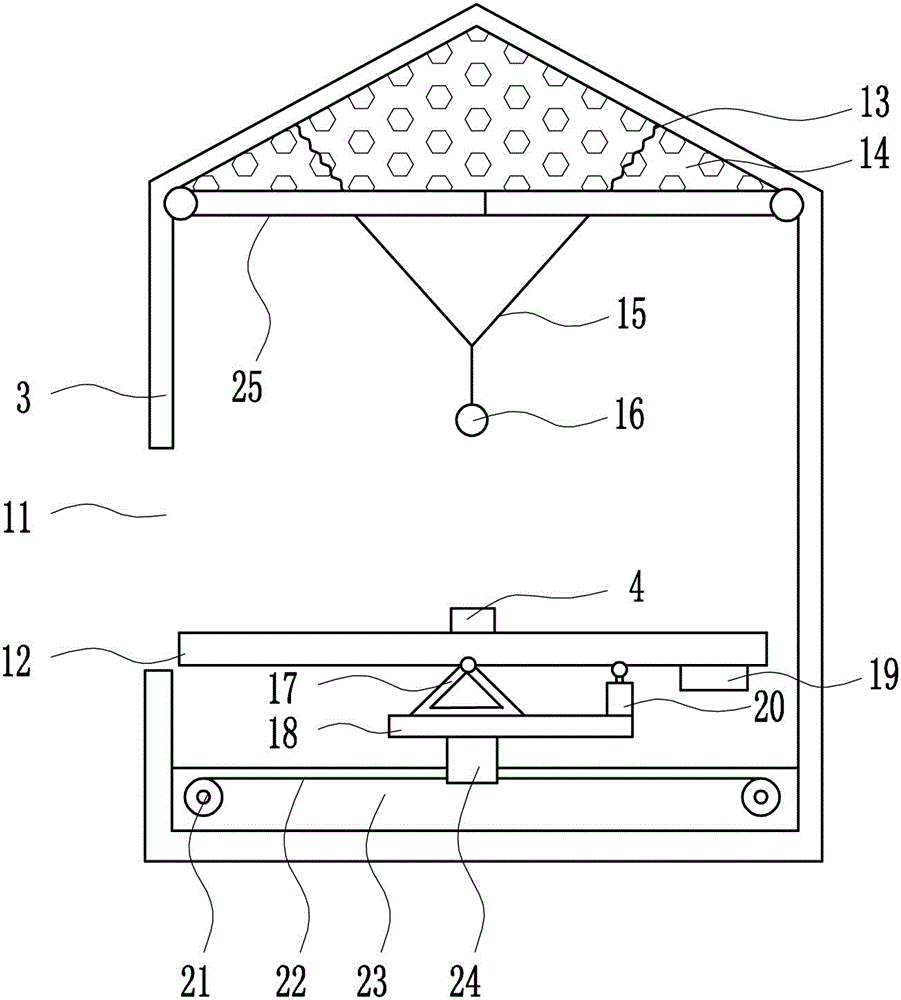

图2为本实用新型鸟屋内的第一种的主视结构示意图。

图3为本实用新型鸟屋内的第二种的主视结构示意图。

图4为本实用新型的第二种主视结构示意图。

附图中的标记为：1-伺服电机，2-上轴承座，3-鸟屋，4-电磁铁，5-地面，6-路灯，7-螺母，8-灯杆，9-丝杆，10-下轴承座，11-开口，12-移动板，13-弹簧，14-鸟食，15-拉绳，16-铁球，17-三脚架，18-固定板，19-振动电机，20-电动推杆，21-电动轮，22-拉线，23-滑轨，24-滑块，25-挡板，26-软垫，27-垃圾箱。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种小鸟可筑巢路灯，如图1-4所示，包括有伺服电机1、上轴承座2、鸟屋3、电磁铁4、螺母7、丝杆9、下轴承座10、移动板12、弹簧13、鸟食14、拉绳15、铁球16、三脚架17、固定板18、振动电机19、电动推杆20、电动轮21、拉线22、滑轨23、滑块24和挡板25；地面5上设有灯杆8，灯杆8的右侧上方设有路灯6，灯杆8的左侧从上到下依次设有伺服电机1、上轴承座2和下轴承座10，上轴承座2和下轴承座10之间设有丝杆9，丝杆9的上端与伺服电机1相连接，丝杆9上设有螺母7，螺母7与丝杆9配合，螺母7的左侧连接有鸟屋3，鸟屋3的左壁开有开口11，鸟屋3内的左右壁上方对称设有挡板25，挡板25与鸟屋3内左右壁上方铰接连接，挡板25与鸟屋3内的顶部之间设有弹簧13，挡板25的底部连接有拉绳15，拉绳15的下端连接有铁球16，鸟屋3内的底部设有滑轨23，滑轨23上设有滑块24，滑轨23的前端的左右两侧对称设有电动轮21，电动轮21上绕有拉线22，拉线22与滑块24相连接，滑块24的上端连接有固定板18，固定板18的顶部设有三脚架17和电动推杆20，且三脚架17位于电动推杆20的左方，三脚架17的顶端设有移动板12，三脚架17的顶端与移动板12的中间铰接连接，电动推杆20的顶部与移动板12铰接连接，移动板12的底部右侧设有振动电机19，移动板12的顶部的中间设有电磁铁4，电磁铁4位于铁球16的正下方。

还包括有软垫26，移动板12的顶部设有软垫26。

还包括有垃圾箱27，灯杆8的左方设有垃圾箱27。

鸟屋3的材质为不锈钢。

工作原理：起初，挡板25与鸟屋3的顶部之间装有鸟食14。当需要对鸟儿进行喂食时，对电磁铁4进行通电，电磁铁4将铁球16吸住，铁球16带动拉绳15向下移动，拉绳15带动挡板25转动，打开一个通口，鸟食14从通口处落下，鸟儿即可开始进食。当鸟儿进食完毕，电磁铁4断电，由于在弹簧13的弹力作用下，弹簧13拉动挡板25复位，封住通口。鸟儿住在鸟屋3里，移动板12上会留下废弃物，当需要对废弃物进行处理时，启动伺服电机1顺转，伺服电机1带动丝杆9转动，丝杆9带动螺母7向下移动，螺母7带动鸟屋3向下移动，当鸟屋3移动到适宜的位置时，伺服电机1停止工作。启动电动轮21反转，拉线22带动滑块24向左移动，滑块24带动固定板18和固定板18的上端部分向左移动，当移动板12移动到适宜的位置时，电动轮21停止工作。然后启动电动推杆20伸长，电动推杆20带动移动板12向左上方转动，同时启动振动电机19工作，振动电机19带动移动板12振动，移动板12上的废弃物会滑出移动板12和鸟屋3，当移动板12转动到适宜的位置时，电动推杆20停止伸长，这样即可更好地将移动板12上的废弃物振落下来。当移动板12上的废弃物全部清理完毕后，振动电机19停止工作。然后启动电动推杆20缩回，电动推杆20带动移动板12向右下方转动，然后启动电动轮21顺转，拉线22带动滑块24向右移动，滑块24带动固定板18和固定板18的上端部分向右移动，当滑块24复位后，电动轮21停止工作。然后伺服电机1反转，伺服电机1带动丝杆9转动，丝杆9带动螺母7向上移动，螺母7带动鸟屋3向上移动，当鸟屋3复位后，伺服电机1停止工作。

因为还包括有软垫26，移动板12的顶部设有软垫26，所以可以增加鸟屋3的舒适度。

因为还包括有垃圾箱27，灯杆8的左方设有垃圾箱27，所以可以对废弃物收集，防止弄脏地面5。

因为鸟屋3的材质为不锈钢，所以可以延长鸟屋3的使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
