一种驱蚊灯的制作方法

本实用新型涉及照明灯具领域，尤其涉及一种驱蚊灯。

背景技术：

驱蚊灯是一种灯光呈黄色、可以滤除紫外线和红外线的灯具，昆虫学家研究蚊子的生理特性时发现蚊子(及许多虫子包括飞蛾)对某些光特别敏感和喜欢，对另外一些光特别厌恶。根据这一原理，研究人员研究出一种蚊虫厌恶的特殊光源材料能将蚊虫驱走。驱蚊灯安全性较高，利用蚊子的驱光性，一般采用波长为530—590nm，即绿光-黄光范围内，是蚊子害怕的光，所以会起到驱逐作用。

在现实的使用过程中，上述的驱蚊灯存在发热量大，光照覆盖空间小等特点，使得光能转化率较低，因此为了增加驱蚊灯的实用性，有必要开发一种散热性能好，光照传播远的驱蚊灯。

技术实现要素：

针对现有技术中的上述不足之处，本实用新型提供了一种驱蚊灯，包括依次连接的灯头、绝缘连接部、主动散热片和灯罩，还包括光源，所述光源位于所述灯罩的内部空腔内，所述主动散热片中心设置有线路通孔，所述的主动散热片靠近光源的一面设置有至少一条散热通道，所述主动散热片的边缘处设置有散热孔，所述散热通道的一个端部与所述散热孔连通。

主动散热片中心的线路通孔用于光源线路的布线，主动散热片与光源距离最近，温度最高，是驱蚊灯散热的最主要部件，热量可以通过散热通道和散热孔与外界的空气形成热传导和热对流，降低驱蚊灯的温度。

进一步地，所述的散热通道的形状为螺旋形，所述散热通道的另一个端部与主动散热片上的线路通孔连通；采用螺旋状结构散热通道设计与直线散热通道相比，具有更大的热交换面积，具有较好的热传递效果，散热通道的一端与主动散热片的线路通孔连接，另一端为散热孔，实现了驱蚊灯的腔室与外界大气的联通，气流的热对流效应会更加显著。所述散热通道的数量为2～20条，作为优选的方案，散热通道的数量最好为6条。优选的，所属的螺旋形状为0.5或0.25圈螺旋。

进一步地，所述的灯罩形状为朝远离光源方向凸起的球面状；球面设计的灯罩可以使光源发出的光传播更远，光照覆盖面积更大，增强驱蚊效果。

进一步地，所述灯罩的内表面分布有折射光线的凸点。凸点的设计将光线按照一定规律的折射到任何部位，从而达到加亮的效果，同时使得在有效的发光面积内，做到能完全消除任何角度的阴影。

进一步地，所述绝缘连接部和主动散热片之间还设置有被动散热片，所述的被动散热片的中心设置有线路通孔，所述线路通孔外壁上环形排列有散热鳍片。特殊的散热鳍片的分布，便于空气流通，散热效果好。鳍片构造充分利用空间增加其散热面积，在达到的灯具要求的输出功率的情况下减轻了灯的负载。加之造型新颖，能构造出多样外形鳍片，以满足不同客户的审美观，具有很强的市场竞争力。

进一步地，所述的主动散热片和被动散热片表面涂有绝缘层，防止触电事故。

进一步地，所述光源通过固定板与所述的主动散热片连接，所述固定板中心设有线路通孔。

进一步地，所述光源包括LED灯板和固定在所述LED灯板上的电珠，所述电珠的发光波长为530—590nm；灯板与灯珠的设计集成度高，拆卸替换方便，发光波长为530—590nm，即绿光-黄光范围内，是蚊子害怕的光，驱蚊作用比较明显。

做为进一步的改进，所述电珠的发光波长为587-630nm，该范围波长内的光线与日光灯光线进行配合使用，可以起到降低空间光线波长的作用，使波长范围降低到530—590nm，起到驱蚊作用的同时亦可兼顾照明的作用，一举两得。

进一步地，所述灯头为螺口灯头或插入式灯头，不同的灯头结构，使得驱蚊灯实用性更强，方便不同的灯座接口连接。

采用上述技术方案，包括以下有益技术效果：

(1)球面设计的灯罩可以使光源发出的光传播更远，光照覆盖面积更大，增强驱蚊效果。

(2)主动散热片是驱蚊灯散热的最主要部件，热量可以通过散热通道和散热孔与外界的空气形成热传导和热对流，降低驱蚊灯的温度。实践表明，经过主动散热片的散热处理，驱蚊灯自身温度可以控制到50℃以下，远低于行业内要求的60℃。

(3)被动散热片特殊的散热鳍片的分布，便于空气流通，散热效果好。鳍片构造充分利用空间增加其散热面积，在达到的灯具要求的输出功率的情况下减轻了灯的负载。

(4)灯具造型新颖，能构造出多样外形鳍片，以满足不同客户的审美观，具有很强的市场竞争力。

(5)发光波长为530—590nm，驱蚊作用比较明显，并且可以配合日光灯一起使用，不会削弱驱蚊功能，兼具照明作用。

附图说明

图1是本实用新型驱蚊灯外观结构示意图；

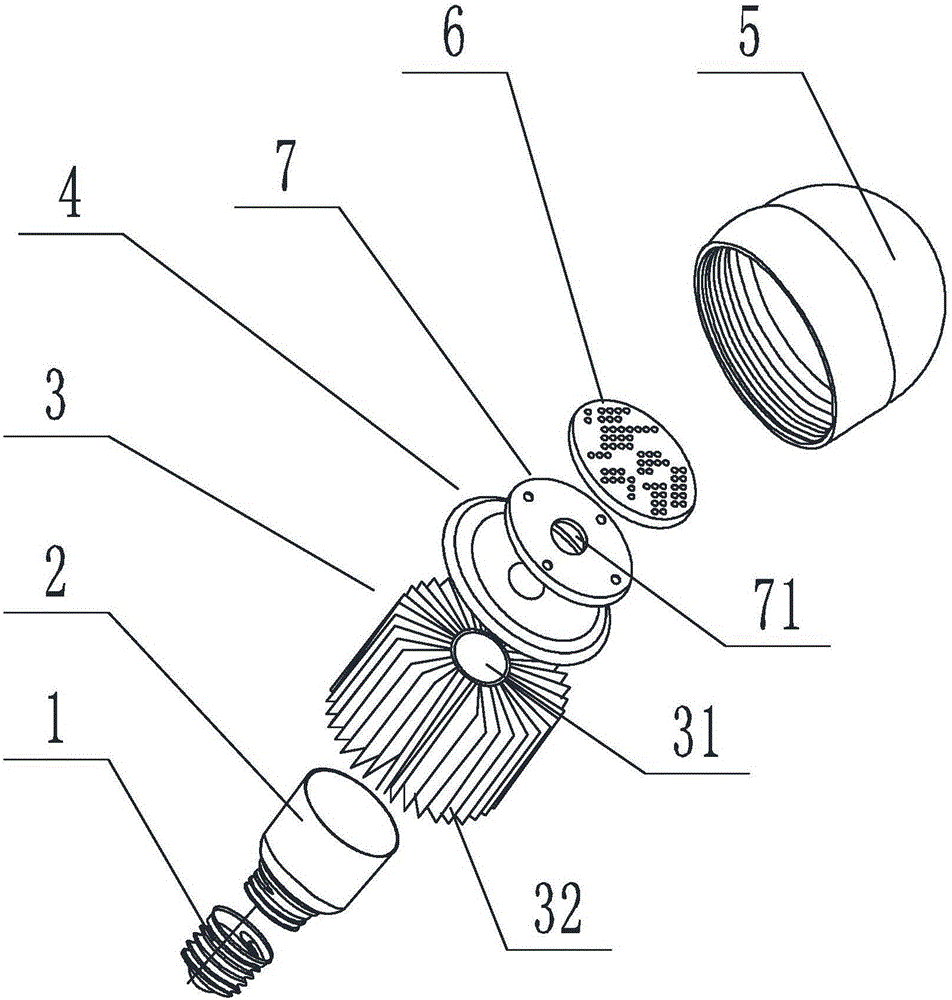

图2是本实用新型驱蚊灯一种实施例各部件组装关系示意图；

图3是本实用新型驱蚊灯主动散热片剖面结构示意图；

图4是本实用新型驱蚊灯另一种实施例各部件组装关系示意图；

图中，

1、灯头；2、绝缘连接部；3、被动散热片；31、线路通孔；32、散热鳍片；4、主动散热片；41、线路通孔；42、散热通道；43、散热孔；5、灯罩；6、光源；7、固定板；71、线路通孔。

具体实施方式

下面通过具体的实施例并结合附图对本实用新型做进一步的详细描述。

图1～图3给出了本实用新型的具体实施方式，本实用新型提供了一种驱蚊灯，包括依次连接的灯头1、绝缘连接部2、主动散热片4和灯罩5，还包括光源6，所述光源6位于所述灯罩5的内部空腔内，所述的主动散热片4的中心设置有线路通孔41，所述的主动散热片4靠近光源5的一面设置有至少一条散热通道42，所述主动散热片4的边缘处设置有散热孔43，所述散热通道42的一个端部与所述散热孔43连通。

主动散热片4中心的线路通孔用于光源线路的布线，主动散热片4与光源距离最近，温度最高，是驱蚊灯散热的最主要部件，热量可以通过散热通道42和散热孔43与外界的空气形成热传导和热对流，降低驱蚊灯的温度。

在本实施方式中，进一步地，如图3所示，所述的散热通道42的形状为螺旋形，所述散热通道42的另一端与主动散热片4的线路通孔41连通；采用螺旋状结构散热通道设计与直线散热通道相比，具有更大的热交换面积，具有较好的热传递效果，散热通道42的一端与主动散热片4的线路通孔41连接，另一端为散热孔43，实现了驱蚊灯的腔室与外界大气的联通，气流的热对流效应会更加显著。所述散热通道42的数量为2～20条，做为优选的方式，所述散热通道42的数量最好为6条。

在本实施方式中，具体地，所述主动散热片4的数量可以为两个，两个主动散热片4相邻连接，之间通过导热性能高的固定板7固定，可以起到双重的散热作用，进一步降低驱蚊灯的温度。

在本实施方式中，进一步地，所述的灯罩5形状为朝远离光源方向凸起的球面状。

在本实施方式中，进一步地，所述灯罩5的内表面分布有折射光线的凸点。凸点的设计将光线按照一定规律的折射到任何部位，从而达到加亮的效果，同时使得在有效的发光面积内，做到能完全消除任何角度的阴影。凸点的分布方式可以呈阵列的形式均匀分布，也可随机分布。

在本实施方式中，进一步地，所述的绝缘连接部和主动散热片之间还设置有被动散热片3，所述的被动散热片3的中心设置有线路通孔31，所述线路通孔31外壁上环形排列有散热鳍片32。特殊的散热鳍片的分布，便于空气流通，散热效果好。鳍片构造充分利用空间增加其散热面积，在达到的灯具要求的输出功率的情况下减轻了灯的负载。加之造型新颖，能构造出多样外形鳍片，以满足不同客户的审美观，具有很强的市场竞争力。

在本实施方式中，进一步地，所述的主动散热片4和被动散热片3表面涂有绝缘层，防止触电事故。

在本实施方式中，进一步地，所述光源6通过固定板7与所述的主动散热片4连接，所述固定板7中心设有线路通孔71。

驱蚊灯的具体组装方式见图2所示：灯头1与绝缘连接部2连接，采用的连接方式可以为卡接、螺接或粘接；接下来依次连接被动散热片3和主动散热片4，各部件之间采用的连接方式同样可以为卡接、螺接或粘接；光源6固定于固定板7上，固定板7固定于主动散热片4上，光源6的电源线依次经过固定板7、主动散热片4、被动散热片3中心的线路通孔701,401,301以及绝缘连接部2，与灯头1连接；最后，将灯罩5安装在主动散热片3上，罩住光源6，完成整个驱蚊灯的安装。

在本实施方式中，进一步地，所述光源6包括LED灯板和固定在所述LED灯板上的电珠，所述电珠的发光波长为530—590nm；灯板与灯珠的设计集成度高，拆卸替换方便，发光波长为530—590nm，即绿光-黄光范围内，是蚊子害怕的光，驱蚊作用比较明显。

在本实施方式中，进一步地，所述灯头1为螺口灯头或插入式灯头，不同的灯头结构，使得驱蚊灯实用性更强，方便不同的灯座接口连接。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，例如，主动散热片的数量并不局限于一个或者两个，根据温度调节的需要以及周围气候环境的变化，可以适当调整数量为两个以上；再如，所述的线路通孔也不限于各部件的中心位置，也并不限制具体的尺寸大小，只要能满足灯源线路的通过即可；再如光源的选择也并不局限于实施例中列举的波长为530—590nm的驱蚊灯源，也可以是其他的照明或者报警类的灯具。总之，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
