一种筒灯的制作方法

本实用新型涉及一种灯具，特别是一种筒灯。

背景技术：

筒灯是一种嵌入天花板内、光线下射式的照明灯具，LED 筒灯是在传统的筒灯的基础上采用LED作为光源开发的产品，具有高效节能、寿命长、健康环保，光效高和安全等优点。现有的 LED 筒灯存在如下问题 ：现有 LED 筒灯灯体高，对安装空间要求高；而且现有 LED 筒灯产品多数结构复杂组装步骤多、安装及拆卸烦琐，而且散热效果不佳，因而有必要设计一种卡接式的LED 超薄筒灯来解决上述问题。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种

本实用新型解决其技术问题所采用的技术方案是：

一种筒灯，包括灯座、基座板、电路板及安装于电路板上的LED灯珠和驱动器，灯座内设有一内腔，该内腔在灯座的一端具有开口，所述基座板设置于灯座上，且基座板上设有通孔，所述电路板安装于基座板上，且驱动器通过通孔位于内腔中，所述电路板及基座板通过螺纹紧固件锁紧于灯座上，所述灯座两侧设有弹性片。

所述内腔的内壁上设有凸出于灯座的端面的定位柱，所述基座板上设有与定位柱配合的定位孔，且电路板上设有连接孔，所述螺纹紧固件穿过连接孔和定位孔与定位柱内的螺孔锁紧。

所述基座板设有通过冲压而形成的凸出于基座板表面的定位环。

所述弹性片包括连接段及连接段两端的过渡段、弹片段及卡片段，所述连接段通过螺钉固定于灯座底面。

本实用新型的有益效果是：本实用新型包括灯座、基座板、电路板及安装于电路板上的LED灯珠和驱动器，灯座内设有一内腔，该内腔在灯座的一端具有开口，所述基座板设置于灯座上，且基座板上设有通孔，所述电路板安装于基座板上，且驱动器通过通孔位于内腔中，所述电路板及基座板通过螺纹紧固件锁紧于灯座上，所述灯座两侧设有弹性片，通过上述结构，本实用新型能够具有下述优点：易制作、生产效率高、用材成本和工艺成本低，结构简单、受力稳定、安全可靠。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的剖面示意图；

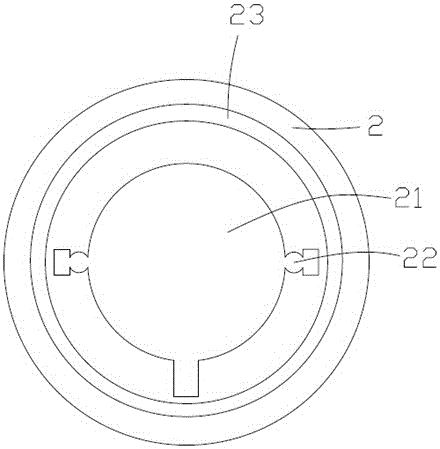

图2是基座板的俯面示意图。

具体实施方式

参照图1、图2，本实用新型公开了一种筒灯，包括圆筒型的灯座1、圆形的基座板2和电路板3，电路板3上面安装有LED灯珠4，而另一面安装有LED灯珠4的驱动器5，灯座1内具有一内腔11，该内腔11在灯座1的一端具有开口，而内腔11的底面设有穿线孔及散热孔，所述基座板2设置于灯座1上且位于内腔11的开口处，且基座板2上设有通孔21，所述电路板3安装于基座板2上，且驱动器5通过通孔21位于内腔11中，所述电路板3及基座板2通过螺纹紧固件锁紧于灯座1上，具体结构在于：所述内腔11的内壁上设有凸出于灯座1的端面的定位柱12，所述基座板2上设有与定位柱12配合的定位孔22，且电路板3上设有连接孔31，所述螺纹紧固件穿过连接孔31和定位孔22与定位柱12内的螺孔锁紧，所述基座板2设有通过冲压而形成的凸出于基座板2表面的定位环23。上述结构与普通的筒灯结构不同在于：本结构的电路板3及LED灯珠4安装于灯座1的外部，当然灯座1上还是设有灯罩(图中未示出)以保护及LED灯珠4和电路板3，而且基座板2是采用金属制成，不仅作为支撑安装件而且具有给电路板3散热的功能，因而散热性好，而且基座板2的安装也很简单，通过定位柱12与定位孔22的配合就可以装到预定位置，然后通过定位环23可以快速将电路板3装到位，最后通过螺钉直接将基座板2、电路板3一体锁固于灯座1上，其生产效率高、用材成本和工艺成本低，结构简单、受力稳定、安全可靠，而且安装及拆卸都简单。

如图所示，所述灯座1两侧设有弹性片，具体结构哦在于：所述弹性片包括连接段及连接段6两端的过渡段7、弹片段8及卡片段9，所述连接段6通过螺钉固定于灯座1底面，普通的筒灯都是采用扭簧来做支撑将筒灯安装于天花板上，扭簧的扭臂通常都会比较长，因而安装时需要转动很大角度，而且装入后通常是扭臂的端部与天花板接触支撑，因而支撑受力点离筒灯本身较远，支撑结构不稳定，筒灯不易安装到位，因而需要人工调整，本结构采用弹性片作为筒灯的卡装结构，安装时弹性片形变小，而且弹性片的两端点距离筒灯本身近，因而力学结构稳定，安装方便。
