一种数控折弯机用翻转式后限位机构的制作方法

本实用新型涉及锻压技术领域，尤其是一种数控折弯机用翻转式后限位机构。

背景技术：

数控折弯机是通过数控系统控制油缸的上下运动，从而带动安装在滑块上的模具上下运动，与安装在工作台上的下模产生挤压，实现对工件的折弯，在对工件进行折弯的过程中，主要通过人工对工件进行限位，不仅费时费力，而且人工操作的不稳定性很容易影响工件的操作位置和折弯精度，而且目前用于折弯机的后侧限位装置调节麻烦，成本高，操作方式也不方便，无法隐藏收纳，导致需要占用折弯机外部很大的空间，空间利用率不高。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的数控折弯机用翻转式后限位机构，解决目前用于折弯机的后侧限位装置调节麻烦，成本高，操作方式也不方便，无法隐藏收纳，导致需要占用折弯机外部很大的空间，空间利用率不高的问题。

本实用新型解决其技术问题所采用的技术方案是：一种数控折弯机用翻转式后限位机构，包括主机座和主机架，所述的主机架顶端固定连接有液压油缸，所述的液压油缸下端连接有工作滑块，所述的主机座上表面开设有内置成型下模的固定槽，所述的主机座上表面位于固定槽后侧开设有限位槽，所述的限位槽内部设置有限位翻转板，所述的主机架内侧面开设有与限位槽相连通的侧向挤压槽，所述的侧向挤压槽内顶面上连接有弹性挤压块，所述的限位槽前端内侧壁上开设有弧形翻转槽，所述的限位槽内底面上开设有复数个相互平行的条形卡槽，所述的限位翻转板两侧壁对应侧向挤压槽位置均固定连接有挤压定位板。

进一步地，所述的弹性挤压块包括下挤压盒和位于下挤压盒上端开口位置的挤压弹簧，所述的下挤压盒通过上端挤压弹簧与侧向挤压槽内顶面相连接，所述的下挤压盒下表面对应卡槽位置均开设有定位槽。

进一步地，所述的限位翻转板下端具有与弧形翻转槽相配合的弧形导向面。

进一步地，所述限位翻转板的厚度与卡槽厚度相同。

本实用新型的有益效果是，本实用新型的一种数控折弯机用翻转式后限位机构通过在主机座上开设内置限位翻转板的限位槽，在主机架内侧开设内置弹性挤压块的侧向挤压槽，利用弹性挤压块上的定位槽和限位槽内底面的卡槽相配合对限位翻转板的位置进行固定，并且利用弹性挤压块可以很方便的将限位翻转板拉伸分离，然后翻转调节位置，适用范围大大提升，而且成本低廉，装卸方便，无需占用多余空间，不使用时还能完全收纳进入限位槽内部，大大提升空间利用率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

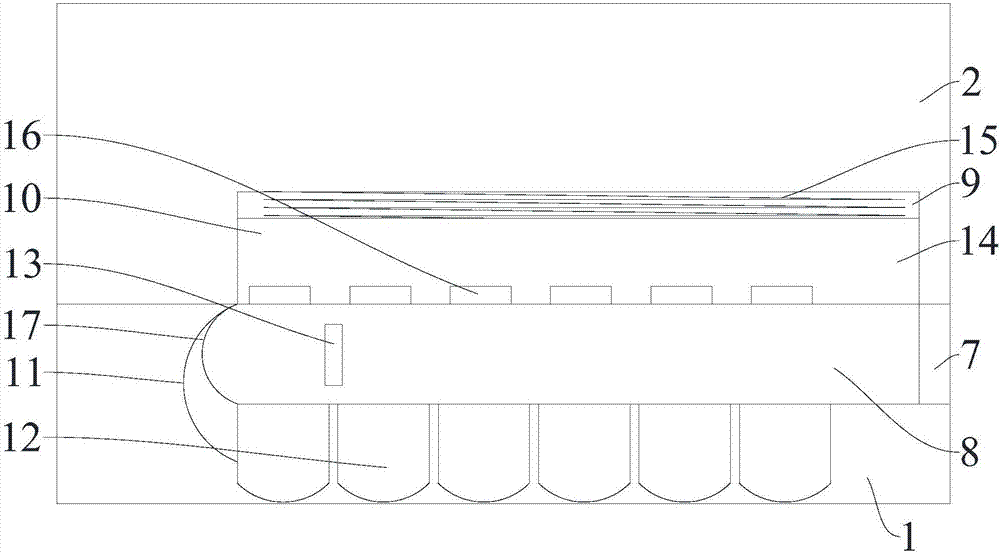

图2是本实用新型的内部结构示意图。

图中:1.主机座，2.主机架，3.液压油缸，4.工作滑块，5.成型下模，6.固定槽，7.限位槽，8.限位翻转板，9.侧向挤压槽，10.弹性挤压块，11.翻转槽，12.卡槽，13.挤压定位板，14.下挤压盒，15.挤压弹簧，16.定位槽，17.导向面。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种数控折弯机用翻转式后限位机构，包括主机座1和主机架2，主机架2顶端固定连接有液压油缸3，液压油缸3下端连接有工作滑块4，主机座1上表面开设有内置成型下模5的固定槽6，主机座1上表面位于固定槽6后侧开设有限位槽7，限位槽7内部设置有限位翻转板8，主机架2内侧面开设有与限位槽7相连通的侧向挤压槽9，侧向挤压槽9内顶面上连接有弹性挤压块10，限位槽7前端内侧壁上开设有弧形翻转槽11，限位槽7内底面上开设有复数个相互平行的条形卡槽12，限位翻转板8两侧壁对应侧向挤压槽9位置均固定连接有挤压定位板13。

进一步地，弹性挤压块10包括下挤压盒14和位于下挤压盒14上端开口位置的挤压弹簧15，下挤压盒14通过上端挤压弹簧15与侧向挤压槽9内顶面相连接，下挤压盒14下表面对应卡槽12位置均开设有定位槽16，进一步地，限位翻转板8下端具有与弧形翻转槽11相配合的弧形导向面17，进一步地，限位翻转板8的厚度与卡槽12厚度相同，本实用新型的一种数控折弯机用翻转式后限位机构通过在主机座1上开设内置限位翻转板8的限位槽7，在主机架2内侧开设内置弹性挤压块10的侧向挤压槽9，利用弹性挤压块10上的定位槽16和限位槽7内底面的卡槽12相配合对限位翻转板8的位置进行固定，并且利用弹性挤压块10可以很方便的将限位翻转板8拉伸分离，然后翻转调节位置，适用范围大大提升，而且成本低廉，装卸方便，无需占用多余空间，不使用时还能完全收纳进入限位槽7内部，大大提升空间利用率。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
