一种采用双腔体、折叠式密封条的幕墙密封结构的制作方法

本实用新型涉及一种幕墙密封结构，特别涉及一种采用双腔体、折叠式密封条的幕墙密封结构，属于幕墙领域。

背景技术：

目前幕墙门扇间的密封处理多采用塑料或橡胶条粘接密封的方式，这种方式的密封结构在长期使用过程中容易开胶，在反复弯曲折叠后，部件容易老化、开裂、变形，最终失去密封的功能。

技术实现要素：

本实用新型采用双腔体、折叠式密封条的幕墙密封结构公开了新的方案，采用折叠型、双腔体设计的密封胶条，解决了现有幕墙密封结构密封性能欠佳的问题。

本实用新型采用双腔体、折叠式密封条的幕墙密封结构包括密封条和幕墙轴边框结构，密封条是横截面呈“人”形的弹性条筒结构，上述横截面呈“人”形弹性条筒结构内中部设有弹性加强筋结构，弹性加强筋结构将密封条内部分隔成相互独立的密封条左腔室和密封条右腔室，幕墙轴边框结构包括护边条结构和幕墙轴框架，护边条结构包括左护边条结构和右护边条结构，幕墙轴框架包括左幕墙轴框架和右幕墙轴框架，密封条左腔室与左护边条结构的外侧中部密封连接，左护边条结构的一端内侧与左幕墙玻璃的连接端固定连接，左护边条结构的另一端的左幕墙玻璃的表面与左幕墙轴框架固定连接，密封条右腔室与右护边条结构的外侧中部密封固定连接，右护边条结构的一端内侧与右幕墙玻璃的连接端固定连接，右护边条结构的另一端的右幕墙玻璃的表面与右幕墙轴框架固定连接。

本实用新型采用双腔体、折叠式密封条的幕墙密封结构采用折叠型、双腔体设计的密封胶条，具有安装误差容错率高，结构性能好的特点。

附图说明

图1是密封条的结构示意图。

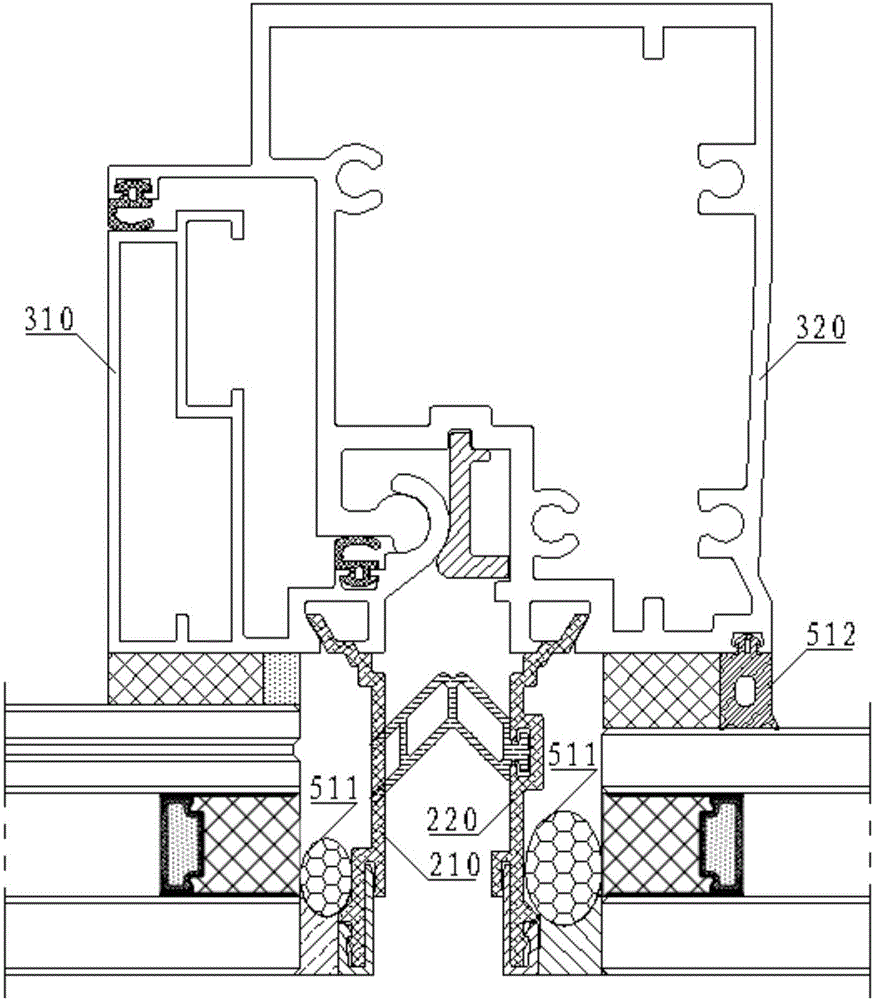

图2是本实用新型幕墙密封结构的示意图。

其中，110是密封条左腔室，120是密封条右腔室，210是左护边条结构，220是右护边条结构，310是左幕墙轴框架，320是右幕墙轴框架，111是密封条边结构，121是凸棱扣结构，511是泡沫棒，512是弹性封条。

具体实施方式

以下结合附图，对本实用新型作进一步说明。

如图1、2所示，本实用新型采用双腔体、折叠式密封条的幕墙密封结构示意图。采用双腔体、折叠式密封条的幕墙密封结构包括密封条和幕墙轴边框结构，密封条是横截面呈“人”形的弹性条筒结构，上述横截面呈“人”形弹性条筒结构内中部设有弹性加强筋结构，弹性加强筋结构将密封条内部分隔成相互独立的密封条左腔室和密封条右腔室，幕墙轴边框结构包括护边条结构和幕墙轴框架，护边条结构包括左护边条结构和右护边条结构，幕墙轴框架包括左幕墙轴框架和右幕墙轴框架，密封条左腔室与左护边条结构的外侧中部密封连接，左护边条结构的一端内侧与左幕墙玻璃的连接端固定连接，左护边条结构的另一端的左幕墙玻璃的表面与左幕墙轴框架固定连接，密封条右腔室与右护边条结构的外侧中部密封固定连接，右护边条结构的一端内侧与右幕墙玻璃的连接端固定连接，右护边条结构的另一端的右幕墙玻璃的表面与右幕墙轴框架固定连接。本方案的密封条采用折叠型、双腔体设计，前后形成两道可靠密封线，折叠型设计可提高加工、施工、安装过程中的尺寸误差容错率和胶条自身的变形要求。双腔体设计形式相较于常规片状密封胶条更加耐用，提高了密封胶条的截面刚度，在提高密封性能同时，保证了胶条的外观平整度，提升幕墙细部的外观视觉效果。

为了使密封条与护边条之间形成有效的密封连接，满足连接的稳定性和保证在长期反复折叠拉伸的情况下不易脱落，本方案在密封条左腔室的连接端设有沿密封条左腔室的两相对侧壁向外延伸的密封条边结构，密封条边结构密封插接在左护边条结构外侧中部对应的槽孔内形成密封连接。这种插接的方式在门扇开合的过程中有效缓解了对密封条的拉伸作用，如果将两者采用密封胶的形式固定，则在采用较长尺寸的密封条边的前提下，弹性条边起到了很好的缓解应力的作用，从而提高了密封条的使用寿命和密封效果。为了满足以上技术要求，本方案的密封条的材质优选是三元乙丙，其细部尺寸可根据幕墙系统的构造尺寸，自行调整设计。所述密封条右腔室的连接端设有横截面呈“T”形的凸棱扣结构，所述凸棱扣结构与所述右护边条结构外侧中部上的凹槽结构配合形成密封固定连接。另外，凸棱扣结构与凹槽结构还可以通过采用密封胶来加强密封连接的稳定性。

为了增强护边条与幕墙玻璃间连接的稳定性，使得连接在幕墙玻璃在开启、关闭或受到扭矩作用时具有一定的韧性，本方案的左护边条结构的一端内侧与左幕墙玻璃连接端通过密封胶粘接固定，左护边条结构的一端内侧与左幕墙玻璃连接端间夹设有泡沫棒，右护边条结构的一端内侧与右幕墙玻璃连接端通过密封胶粘接固定，右护边条结构的一端内侧与右幕墙玻璃连接端间夹设有泡沫棒。进一步，为了增强幕墙玻璃与幕墙轴框架连接的稳定性，使这种连接具有一定的韧性和抗变形能力，本方案的左护边条结构的另一端的左幕墙玻璃的表面与左幕墙轴框架通过密封胶粘接固定，右护边条结构的另一端的右幕墙玻璃的表面与右幕墙轴框架通过密封胶粘接固定。进一步，为了增强连接的弹性并形成一种外部的密封结构，如图2所示，本方案在右护边条结构的另一端的右幕墙玻璃的表面与右幕墙轴框架间还夹设有弹性封条，弹性封条是中空的弹性条筒结构，弹性条筒结构的外侧面上设有卡扣凸棱结构，弹性封条通过卡扣凸棱结构与右幕墙轴框架对应位置上的凹槽结构扣接配合形成固定连接，并封设在上述密封胶连接的外围。

本方案的采用双腔体、折叠式密封条的幕墙密封结构采用折叠型、双腔体设计的密封胶条，前后形成两道可靠密封线，折叠型设计可提高加工、施工、安装过程中的尺寸误差容错率和胶条自身的变形要求。双腔体设计形式相较于常规片状密封胶条更加耐用，提高了密封胶条的截面刚度，在提高密封性能同时，保证了胶条的外观平整度，提升幕墙细部的外观视觉效果。基于以上特征，本方案的采用双腔体、折叠式密封条的幕墙密封结构相比现有的同类产品具有实质性特点和进步。

本方案的采用双腔体、折叠式密封条的幕墙密封结构并不限于具体实施方式中公开的内容，实施例中出现的技术方案可以单独存在，也可以相互包含，本领域技术人员根据本方案结合公知常识作出的简单替换方案也属于本方案的范围。
