本发明属于汽车前侧窗,更具体地说涉及一种具消除外侧表面积雾功能的汽车前侧窗。
背景技术:
夏季开着冷空调驾驶汽车时,汽车前侧窗玻璃外侧的观察后视镜的区域上,往往会有雾生成,足以影响对后视镜的观察,若关闭冷空调或稍许开窗,则雾消散,但人体不适。因此,提供一种具消除外侧表面积雾功能的汽车前侧窗,具有十分重要的意义。
技术实现要素:
本发明的目的是提供一种具消除外侧表面积雾功能的汽车前侧窗。
本发明一种具消除外侧表面积雾功能的汽车前侧窗,包括扇形的窗框,扇形的透明平板玻璃,所述玻璃在观察后视镜的区域外侧表面设置有毛细凹陷群,各所述毛细凹陷前后向形成,各所述毛细凹陷宽度及间距均为0.5-0.7毫米,所述毛细凹陷之底面呈正弦波形状起伏,深度为0.5-2毫米,波长为8-12毫米。
本发明有如下有益效果:
夏季开着冷空调的汽车静止时,借各毛细凹陷的抽提作用,将汽车前侧窗玻璃外侧表面的观察后视镜的区域上的,成雾液珠的表面张力破坏,并吸附在毛细凹陷内,行车时,由前向后的高速气流,顺毛细凹陷自前向后,作正弦波形状起伏地吹动,加强了毛细效应,并将毛细凹陷内液体吹向观察后视镜的区域外,从而保障行车安全,毛细凹陷群不影响对后视镜的观察,也不影响车窗升降。
附图说明
图1是本发明具消除外侧表面积雾功能的汽车前侧窗的侧视结构示意图。

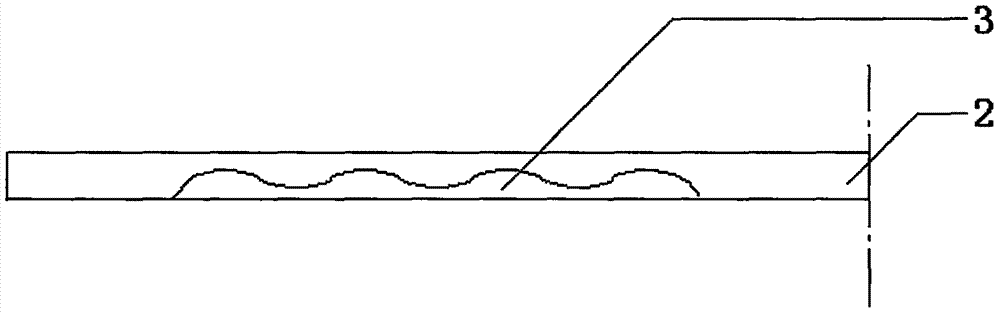

图2是本发明中所述毛细凹陷的俯视结构示意图。
具体实施方式
下面结合附图对本发明作进一步的描述。
图1所示,一种具消除外侧表面积雾功能的汽车前侧窗,包括扇形的窗框1,扇形的透明平板玻璃2,所述玻璃2在观察后视镜的区域外侧表面设置有毛细凹陷3群,各所述毛细凹陷3前后向形成,各所述毛细凹陷3宽度及间距均为0.5-0.7毫米,如小于0.5毫米,则加工困难;如大于0.7毫米,则会影响后视镜的透视性,如大于1毫米,则毛细效应消失,所述毛细凹陷之底面呈正弦波形状起伏,深度为0.5-2毫米,即观察后视镜的区域外侧表面至波谷处的距离为0.5毫米,至波峰处的距离为2毫米,波长为8-12毫米。所述玻璃2的厚度大于4毫米。
