一种移动式水泥装车机水平段接灰板的制作方法

本发明涉及水泥技术领域，具体为一种移动式水泥装车机水平段接灰板。

背景技术：

在水泥胶砂强度检验过程中，根据gb/t17671-1999标准规定，水泥试块脱模后，需要水平或竖直放在20℃士1℃水中养护，并彼此间保持一定间距，以让水与试件的六个面接触，在实际养护过程中为减少侧板的面积，大多采用竖直放的方式进行养护，但试块体积较小只有40*40*160mm，容易歪斜，或由于侧板底部有水垢等杂物的因素，经常造成试块与试块上部分靠在一起，不符合标准规定。

技术实现要素：

本发明的目的在于提供一种移动式水泥装车机水平段接灰板，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种移动式水泥装车机水平段接灰板，包括侧板、上格板、下蓖板和底板，所述底板的顶部固定连接有四个侧板，四个所述侧板之间均为固定连接，两个所述侧板的一侧均设有第二固定机构，所述侧板的内侧设有下蓖板，所述下蓖板的两侧均设有第二固定板，所述第二固定板的一侧开设有与第二固定机构配合的第三卡槽，所述第二固定板与第二固定机构卡接，所述侧板的内侧对称设有固定块，所述侧板的内部卡接有上格板，所述上格板的两侧均设有第一固定板，其中一个所述固定块的内部设有第一固定机构，其中一个所述第一固定板的底部开设有与第一固定机构配合的第一卡槽，所述第一卡槽的一侧开设有与第一固定机构配合的第二卡槽，其中一个所述第一固定板与第一固定机构卡接，所述下蓖板的内部设有第一方框，所述第一方框的内部设有方格，所述上格板的内部设有与第一方框配合的第二方框。

作为本发明的一种优选方案：所述第二固定机构包括连接箱，两个所述侧板的外侧均设有连接箱，所述连接箱的内部滑动连接有第二连接板，所述第二连接板的一侧固定连接有与第三卡槽配合的第二卡块，且第二卡块与侧板滑动连接，所述第二连接板的另一侧固定连接有第二拉杆，所述第二拉杆的外侧套有第二弹簧，所述第二拉杆与连接箱滑动连接。

作为本发明的一种优选方案：所述第一固定机构包括第一连接板，其中一个所述固定块的内部滑动连接有第一卡槽配合的第一连接板，所述第一连接板的一侧固定连接有第一拉杆，所述第一拉杆的外侧套有第一弹簧，所述第一拉杆与固定块滑动连接，所述第一连接板的一侧固定连接有与第二卡槽配合的第一卡块。

作为本发明的一种优选方案：所述第二拉杆的外侧螺纹连接有第一螺母，所述第一拉杆的外侧螺纹连接有第二螺母。

作为本发明的一种优选方案：所述第二固定板的一侧开设有与固定块配合的通槽。

作为本发明的一种优选方案：所述第一方框的高度为10mm，所述第一方框的长度和宽度均为45mm，所述第一方框的厚度为2mm。

作为本发明的一种优选方案：所述方格的高度为3mm，所述方格的厚度为2mm。

作为本发明的一种优选方案：所述上格板与底板之间的距离为80mm。

作为本发明的一种优选方案：所述第二方框的长度和宽度均为45mm，所述第二方框的厚度为3mm。

作为本发明的一种优选方案：所述侧板、上格板、下蓖板和底板均为硬塑料材质。

与现有技术相比，本发明的有益效果是：本发明的结构简单，新颖且实用性强，通过加入了下蓖板、上格板，实现了每条试块之间有一定间距，且不会歪斜，保证每条试块充分与水接触，通过加入了第一固定机构、第一卡槽、第二卡槽，实现了上格板通过第一固定板与第一固定机构固定，通过加入了第二固定机构、第三卡槽，实现了下蓖板通过第二固定板与第二固定机构固定，通过加入了通槽，实现了下蓖板和第二固定板的取出，通过加入了第一螺母、第二螺母，实现了下蓖板、上格板安装固定的稳定。

附图说明

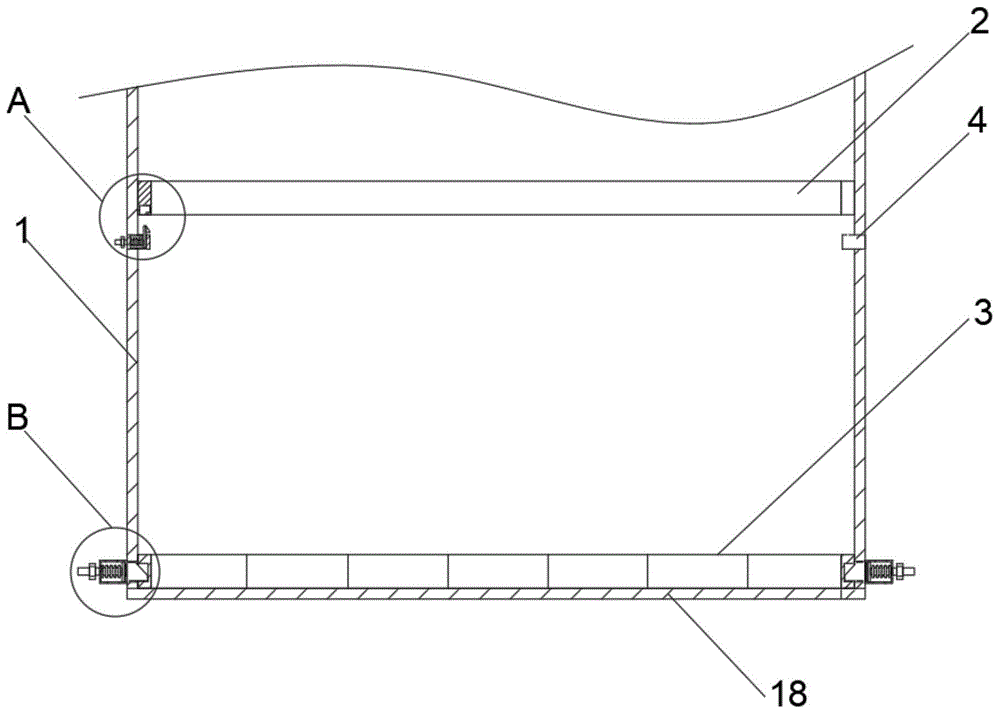

图1为本发明内部结构示意图；

图2为本发明下蓖板俯视图；

图3为本发明上格板俯视图；

图4为本发明下蓖板正视图；

图5为本发明图1中a处放大图；

图6为本发明图1中b处放大图。

图中：1、侧板；2、上格板；3、下蓖板；4、固定块；5、第一固定板；6、第一固定机构；61、第一拉杆；62、第一连接板；63、第一卡块；64、第一弹簧；7、第二固定机构；71、连接箱；72、第二连接板；73、第二弹簧；74、第二拉杆；75、第二卡块；8、第一卡槽；9、第二卡槽；10、第二固定板；11、第三卡槽；12、第一螺母；13、第二螺母；14、第一方框；15、方格；16、第二方框；17、通槽；18、底板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种移动式水泥装车机水平段接灰板，包括侧板1、上格板2、下蓖板3和底板18，底板18的顶部固定连接有四个侧板1，四个侧板1之间均为固定连接，两个侧板1的一侧均设有第二固定机构7，侧板1的内侧设有下蓖板3，下蓖板3的两侧均设有第二固定板10，第二固定板10的一侧开设有与第二固定机构7配合的第三卡槽11，第二固定板10与第二固定机构7卡接，侧板1的内侧对称设有固定块4，侧板1的内部卡接有上格板2，上格板2的两侧均设有第一固定板5，其中一个固定块4的内部设有第一固定机构6，其中一个第一固定板5的底部开设有与第一固定机构6配合的第一卡槽8，第一卡槽8的一侧开设有与第一固定机构6配合的第二卡槽9，其中一个第一固定板5与第一固定机构6卡接，下蓖板3的内部设有第一方框14，第一方框14的内部设有方格15，上格板2的内部设有与第一方框14配合的第二方框16，便于下蓖板3、上格板2保证每条试块之间有一定间距，不会歪斜，保证每条试块充分与水接触，提高了工作效率。

第二固定机构7包括连接箱71，两个侧板1的外侧均设有连接箱71，连接箱71的内部滑动连接有第二连接板72，第二连接板72的一侧固定连接有与第三卡槽11配合的第二卡块75，且第二卡块75与侧板1滑动连接，第二连接板72的另一侧固定连接有第二拉杆74，第二拉杆74的外侧套有第二弹簧73，第二拉杆74与连接箱71滑动连接，便于第二卡块75与第三卡槽11进行固定，提高了下蓖板3固定的稳定性，第一固定机构6包括第一连接板62，其中一个固定块4的内部滑动连接有第一卡槽8配合的第一连接板62，第一连接板62的一侧固定连接有第一拉杆61，第一拉杆61的外侧套有第一弹簧64，第一拉杆61与固定块4滑动连接，第一连接板62的一侧固定连接有与第二卡槽9配合的第一卡块63，便于第一卡块63与第二卡槽9之间进行固定，提高了上格板2的安装效率，第二拉杆74的外侧螺纹连接有第一螺母12，第一拉杆61的外侧螺纹连接有第二螺母13，便于第一螺母12对第二拉杆74的限位，第二螺母13对第一拉杆61的限位，提高了拆卸效率，第二固定板10的一侧开设有与固定块4配合的通槽17，便于第二固定板10利用通槽17而不被固定块4卡住，提高了安装和拆卸效率，第一方框14的高度为10mm，第一方框14的长度和宽度均为45mm，第一方框14的厚度为2mm，便于保持间距，提高了试块的稳定性，方格15的高度为3mm，方格15的厚度为2mm，便于固定试块下部位的同时保证试块充分与水接触，上格板2与底板18之间的距离为80mm，便于上格板2对试块更稳定的固定，第二方框16的长度和宽度均为45mm，第二方框16的厚度为3mm，便于第二方框16与第一方框14相配合，提高了试块的稳定性，侧板1、上格板2、下蓖板3和底板18均为硬塑料材质，提高了侧板1、上格板2、下蓖板3和底板18的耐用。

具体的，在使用时，将第二固定板10与第二卡块75对准，向侧板1内放入下蓖板3，下蓖板3带动第二固定板10移动，第二固定板10利用通槽17，能将第二固定板10顺利从固定块4通过，第二固定板10利用压力带动第二卡块75移动，第二卡块75通过第二连接板72移动并压紧第二弹簧73，当第二卡块75到达第三卡槽11位置时，第二弹簧73复位并通过第二连接板72带动第二卡块75进入第三卡槽11，即可将第二卡块75与第二固定板10固定，第二固定板10对下蓖板3进行固定，需要安装上格板2时，将第一固定板5底部的第一卡槽8与第一卡块63位置对好，向下按压上格板2和第一固定板5，第一卡块63受到第一卡槽8的压力，第一卡块63受力带动第一连接板62移动，第一连接板62带动第一拉杆61移动并压紧第一弹簧64，第一连接板62与第一卡块63进入第一卡槽8内，当第一卡块63到达第二卡槽9位置时，第一弹簧64复位并通过第一连接板62带动第一卡块63进入第二卡槽9，第一卡块63与第二卡槽9固定，即可将上格板2固定，试块养护时试块从上格板2穿过，插入下蓖板3的第一方框14内即可达到简单、易操作的效果，需要拆卸上格板2时，拉动第一拉杆61，第一拉杆61通过第一连接板62带动第一卡块63移动并压紧第一弹簧64，第一卡块63离开第二卡槽9，转动拉动的第一拉杆61外侧的第二螺母13，第二螺母13向内移动，保证第一拉杆61不复位，即可取出上格板2，需要取出下蓖板3时，拉动第二拉杆74，第二拉杆74通过第二连接板72带动第二卡块75离开第三卡槽11，第二连接板72压紧第二弹簧73，向内转动第一螺母12，利用第一螺母12将第二拉杆74的位置固定，防止第二弹簧73复位，即可将下蓖板3和第二固定板10取出，第二固定板10上的通槽17通过固定块4，顺利取出下蓖板3。

在本发明的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本发明中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
