一种热交换机房的通风系统的制作方法

本实用新型属于暖通领域，涉及一种热交换机房的通风系统。

背景技术：

现有的地下机房的设备在工作时都会散发出很多热量，如果机房为了防尘或氯离子等的侵入，就必须保证一定的密封空间，这样机房内的设备的温度就会不断累积而越来越高，严重时导致设备因温度过高而无法正常工作。因此，必须对这些地下机房的设备进行通风散热，传统的通风设计中，为了解决地下机房(特别是热交换机房)的散热问题，通常采用两种方式：如图1-2所示，第一种方式是将室内的热空气排至室外，并从地下车库内进风；第二种方式是从室外引入新风，将室内的热空气通过正压排至地下车库中。

上述第一种方式在夏季或室外温度较高的过渡季节时，能起到较好的排热效果；但在冬季或室外温度较低的过渡季节时，车库的温度普遍高于室外的温度，排热的效果会不理想，而且在冬季将室内热空气白白排出，会造成能量的浪费。

第二种方式在冬季或室外温度较低的过渡季节时，能起到较好的排热效果，且冬季可回收利用余热提高地下车库内的温度；但在夏季或室外温度较高的过渡季节时，室外温度普遍高于车库内温度，排热效果不理想。

技术实现要素：

本实用新型的目的在于提供一种热交换机房的通风系统，提供一种同时适用于夏季和冬季且散热效果好的热交换机房的通风系统。

为解决上述技术问题，本实用新型提供了一种热交换机房的通风系统，包括风机管道、设置于所述风机管道上的风机、第一管道和第二管道，

所述第一管道和所述第二管道均具有三个端口；

所述第一管道的一个端口通过第一阀门与热交换机房连通；

所述第一管道的第二个端口与所述风机管道的入口连通；

所述第一管道的第三个端口通过第三阀门与室外空气连通；

所述第二管道的一个端口与所述风机管道的出口连通；

所述第二管道的第二个端口通过第二阀门与室外空气连通；

所述第二管道的第三个关口通过第四阀门与热交换机房连通；

所述热交换机房包括与地下房间进行空气交换的通气口。

进一步的，所述通风系统还包括第三管道，所述第三管道包括三个端口，其一个端口与室外空气连通，另外两个端口分别通过所述第三阀门与所述第一管道连通、通过所述第二阀门与所述第二管道连通。

优选的，所述第一管道和第二管道为T型管道或Y型管道。

优选的，所述第三管道为F型管道、T型管道或Y型管道。

进一步的，所述通风系统还包括第四管道和第五管道，

所述第一管道的第三个端口通过第三阀门与所述第四管道一端连通，所述第四管道另一端与室外空气连通；

所述第二管道的第二个端口通过第二阀门与所述第五管道一端连通，所述第五管道另一端与室外空气连通。

进一步的，所述第四管道另一端通过第五阀门与室外空气连通；所述第五管道另一端通过第六阀门与所述室外空气连通。

进一步的，所述第四管道与所述第五管道呈十字型交叉，两者在交叉处连通。

进一步的，所述风机管道为多根并行的风机管道，每根风机管道上均设有一台风机。

与现有技术相比，本实用新型提供的一种热交换机房的通风系统，通过不同阀门的开启与关闭，可以同时适用于夏季和冬季的散热，而且散热效果较好，经济适用，同时在冬季还可以提高地下房间如车库的温度。

附图说明

图1是现有技术中热交换机房的通风系统的结构示意图；

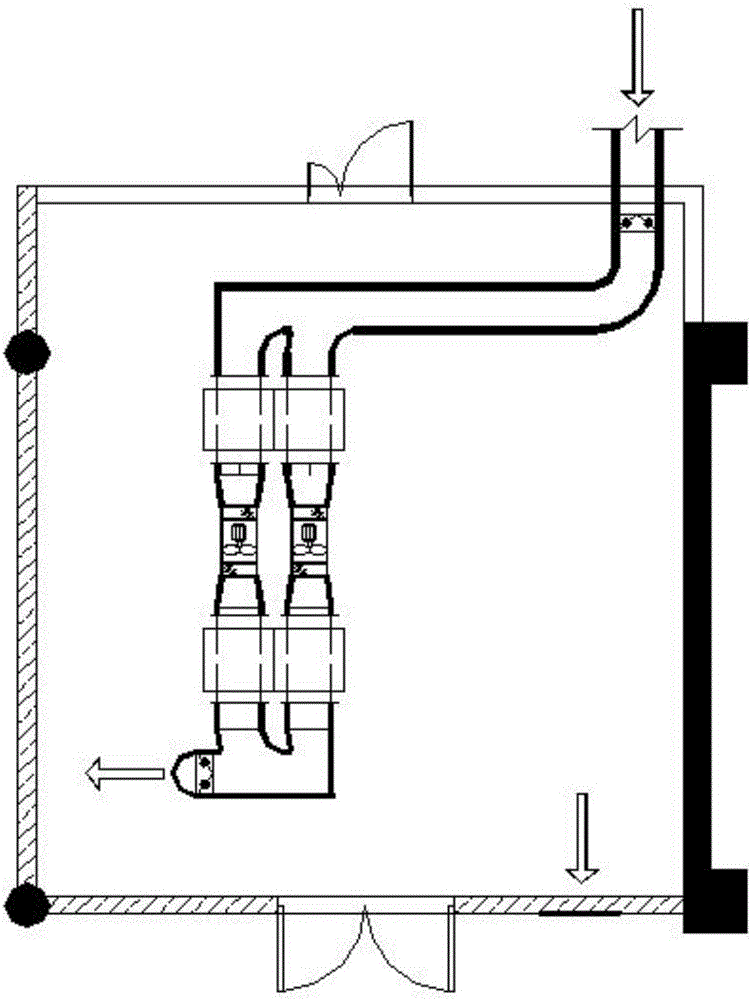

图2是现有技术中另一种热交换机房的通风系统的结构示意图；

图3是本实用新型实施例提供的一种热交换机房的通风系统的示意图；

图4是本实用新型另一实施例提供的一种热交换机房的通风系统的示意图；

图5是本实用新型另一实施例提供的一种热交换机房的通风系统的示意图。

具体实施方式

以下结合附图和具体实施例对本实用新型提出的一种热交换机房的通风系统作进一步详细说明。根据下面说明和权利要求书，本实用新型的优点和特征将更清楚。需说明的是，附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本实用新型实施例的目的。

如图3所示，本实用新型提供了一种热交换机房的通风系统，包括风机管道7、设置于所述风机管道7上的风机8、第一管道1和第二管道2，

所述第一管道1和所述第二管道2均具有三个端口；

所述第一管道1的一个端口通过第一阀门11与热交换机房连通；

所述第一管道1的第二个端口与所述风机管道7的入口连通；

所述第一管道1的第三个端口通过第三阀门13与室外空气连通；

所述第二管道2的一个端口与所述风机管道7的出口连通；

所述第二管道2的第二个端口通过第二阀门22与室外空气连通；

所述第二管道2的第三个关口通过第四阀门24与热交换机房连通；

所述热交换机房包括与地下房间进行空气交换的通气口9。在本方案中，可以通过四个阀门的开关实现夏季与冬季的散热，具体为：

夏季时，室外空气温度较高，而室内的地下房间温度较低。此时，打开第一阀门11和第二阀门22，关闭第三阀门13和第四阀门24，热交换机房内的热空气通过第一阀门11进入通风系统，经过风机管道后从第二阀门22排出至室外空气中，而地下房间内温度较低的冷空气则可以通过通气口9进入热交换机房。这样，就实现了热交换机房在夏季的散热。

冬季时，室外空气温度较低，而室内的地下房间温度较高。此时，打开第三阀门13和第四阀门24，关闭第一阀门11和第二阀门22，室外的冷空气通过第三阀门13进入通风系统，经过风机管道后，从第四阀门24排出至热交换机房内，而热交换机房内原有的热空气通过正压从通气口9排至地下房间内。这样，就实现了热交换机房在冬季的散热，而且，同时，也使得地下房间内的温度升高，使其在冬季变得更加暖和。在本实用新型中，地下房间可以为地下车库。

如图3所示，进一步的，所述通风系统还包括第三管道3，所述第三管道3包括三个端口，其一个端口与室外空气连通，另外两个端口分别通过所述第三阀门13与所述第一管道1连通、通过所述第二阀门22与所述第二管道2连通。在本实施例中，通风系统在夏季和冬季采用同一根管道3与室外空气连通。

优选的，所述第一管道1和第二管道2为T型管道或Y型管道。

优选的，所述第三管道3为F型管道、T型管道或Y型管道。

如图4所示，进一步的，所述通风系统还包括第四管道4和第五管道5，

所述第一管道1的第三个端口通过第三阀门13与所述第四管道4一端连通，所述第四管道4另一端与室外空气连通；

所述第二管道2的第二个端口通过第二阀门22与所述第五管道5一端连通，所述第五管道5另一端与室外空气连通。在本实施例中，夏季出风和冬季进风采用两根不同的管道进行。

进一步的，所述第四管道4另一端通过第五阀门45与室外空气连通；所述第五管道5另一端通过第六阀门56与所述室外空气连通。在本实施例中，还可以设置第五阀门45和第六阀门56来分别控制夏季出风和冬季进风。

如图5所示，在另一实施例中，所述第四管道4与所述第五管道5呈十字型交叉，两者在交叉处连通。在本实施例中，夏季出风和冬季进风在热交换机房内共用一部分管路，但通过第五阀门45和第六阀门56，可以有效的控制通风系统的正常工作，即夏天时，关闭阀门56，打开阀门45排出热空气；冬季时，关闭阀门45，打开阀门56使室外冷空气进入。

进一步的，所述风机管道7为多根并行的风机管道，每根风机管道7上均设有一台风机8。可根据热交换机房的规模和散热要求，设置多台风机并行工作，从而加强散热效率。

本实用新型提供了一种热交换机房的通风系统，通过不同阀门的开启与关闭，可以同时适用于夏季和冬季的散热，而且散热效果较好，经济适用，同时在冬季还可以提高地下房间如车库的温度。

上述描述仅是对本实用新型较佳实施例的描述，并非对本实用新型范围的任何限定，本实用新型领域的普通技术人员根据上述揭示内容做的任何变更、修饰，均属于权利要求书的保护范围。
