一种即热式净饮机的制作方法

本实用新型涉及一种水处理设备，尤其涉及一种即热式净饮机。

背景技术：

饮水机是将纯净水升温或降温并方便人们饮用的装置，目前大多数都采用桶装水来盛水，人们在想喝水的时候加热饮用，但更多时候桶装水是剩水，人体长时间饮用剩下的水，导致身体不舒服，水经过多次加热也会使有利于人体的矿物质消失。因此，应该提供一种新的技术方案解决上述问题。

技术实现要素：

本实用新型的目的是：针对上述不足，提供一种结构合理，使用效果好的一种即热式净饮机。

为实现上述目的，本实用新型采用的技术方案是：

一种即热式净饮机，包括外壳、安装于外壳内部的净饮机主体和源水箱，所述外壳由前盖板、后盖板、框架和底座组成，所述净饮机主体包括一体式滤芯和厚膜加热器，所述源水箱通过源水输出管道与一体式滤芯的源水进口连接，所述一体式滤芯竖直安装于滤芯壳体内部，所述滤芯壳体的顶端配合设有上盖组件，所述滤芯壳体的底端配合设有下盖组件，所述下盖组件上设有源水进口，所述一体式滤芯按照水流的方向从下至上依次包括PP棉滤芯Ⅰ、活性炭滤芯、PP棉滤芯Ⅱ和过滤膜芯，所述PP棉滤芯Ⅰ、活性炭滤芯、PP 棉滤芯Ⅱ和过滤膜芯相连并且复合为一体，该一体式滤芯的中央设有中心导流管，所述中心导流管的末端设有洁净水出口，所述一体式滤芯的洁净水出口通过洁净水输出管道与厚膜加热器连接，所述厚膜加热器的出水管道上设有水温、出水量选择模块。

进一步的技术方案：

所述源水箱和一体式滤芯之间的源水输出管道上设有微型电磁泵。

所述洁净水输出管道上设有进水温度传感器和流量传感器。

所述出水管道上设有出水温度传感器。

所述洁净水输出管道和源水箱之间设有液压回流管。

所述过滤膜芯为卷式超滤膜。

由于上述技术方案的应用，本实用新型与现有技术相比具有如下优点：

1、本实用新型的即热式净饮机，设计其使用的滤芯为一体式的滤芯，该一体式的滤芯是通过将多个滤芯层相连成一体，并整合个在一个滤芯内，使换芯操作更便捷，同时减少了接头的数量，有效防止了渗漏的问题，并且集成化的设计有利于整机的小型化设计，有利于缩小体积，节省空间。

2、本实用新型的即热式净饮机，采用厚膜加热器，可以实现快速制热，不会产生结垢的现象，没有漏电、漏水的安全隐患。

附图说明

附图1为本实用新型的结构示意图。

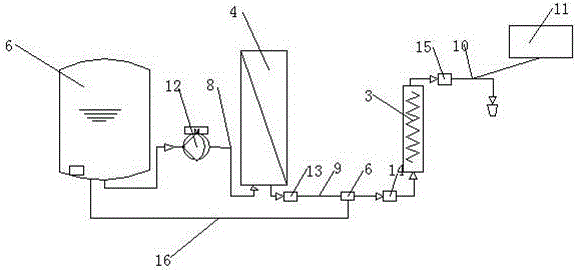

附图2为本实用新型的原理示意图。

附图3为一体式滤芯结构示意图。

以上附图中：1、前盖板，2、框架，3、厚膜加热器，4、一体式滤芯，4-1、滤芯壳体，4-2、上盖组件，4-3、下盖组件，4-4、活性炭滤芯，4-5、PP棉滤芯Ⅰ，4-6、过滤膜芯，4-7、中心导流管，4-8、洁净水出口，4-9、源水进口，4-10、PP棉滤芯Ⅱ，5、后盖板，6、源水箱，7、底座，8、源水输出管道，9、洁净水输出管道，10、出水管道，11、水温、出水量选择模块，12、微型电磁泵，13、进水温度传感器，14、流量传感器,15、出水温度传感器，16、液压回流管。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例一：

如图1-3所示，作为第一个实施例，本实用新型一种即热式净饮机，包括外壳、安装于外壳内部的净饮机主体和源水箱6，所述外壳由前盖板1、后盖板5、框架2和底座7组成，所述净饮机主体包括一体式滤芯4和厚膜加热器3，所述源水箱6通过源水输出管道8与一体式滤芯4的源水进口4-9连接，所述一体式滤芯4竖直安装于滤芯壳体4-1内部，所述滤芯壳体4-1的顶端配合设有上盖组件4-2，所述滤芯壳体4-1的底端配合设有下盖组件4-3，所述下盖组4-3件上设有源水进口4-9，所述一体式滤芯4按照水流的方向从下至上依次包括PP棉滤芯Ⅰ4-5、活性炭滤芯4-4、PP棉滤芯Ⅱ4-10 和过滤膜芯4-6，所述PP棉滤芯Ⅰ4-5、活性炭滤芯4-4、PP棉滤芯Ⅱ4-10和过滤膜芯4-6相连并且复合为一体，该一体式滤芯4的中央设有中心导流管4-7，所述中心导流管4-7的末端设有洁净水出口4-8，所述一体式滤芯4的洁净水出口通过洁净水输出管道9与厚膜加热器3连接，所述厚膜加热器3的出水管道10上设有水温、出水量选择模块11。本实用新型的即热式净饮机，可以提供三种温度，分别是：沸水(90度)，温水(37-40度)，常温水(等于进水温度)。

在另一个实施例中，本实施例是对实施例一的改进，所述源水箱6和一体式滤芯4之间的源水输出管道8上设有微型电磁泵12。

优选的，所述洁净水输出管道9上设有进水温度传感器13和流量传感器14。

所述出水管道10上设有出水温度传感器15。

所述洁净水输出管道9和源水箱6之间设有液压回流管16，其具有稳定系统压力的作用。

在另一个实施例中，本实施例也是对实施例一的改进，所述过滤膜芯4-6为卷式超滤膜。

本实用新型的即热式净饮机，采用厚膜加热器，可以实现快速制热，不会产生结垢的现象，没有漏电、漏水的安全隐。设计其使用的滤芯为一体式的滤芯4，该一体式的滤芯4是通过将多个滤芯层相连成一体，并整合个在一个滤芯内，使换芯操作更便捷，同时减少了接头的数量，有效防止了渗漏的问题，并且集成化的设计有利于整机的小型化设计，有利于缩小体积，节省空间。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进或替换，这些改进或替换也应视为本实用新型的保护范围。
