一种易控制进出水机构及花洒的制作方法

本实用新型涉卫浴行业，尤其是与一种易控制进出水机构及花洒有关。

背景技术：

卫浴行业中，涉及到进出水通路开闭的机构有很多的形式，如常见的厨房花洒控制出水的开关，花洒上控制出水的开关等等，花洒上控制出水的开关，一般都是通过按压或提拉的方式启闭被密封阀体封堵的出水口，现有的方式进水出水机构在水压变大或长时间的处于静压时，作用在密封阀体上的压力会随压力的增大而成倍的增大，特别是针对需要大流量，采用的大的出水口时其压力会更加显著，此时若想要打开密封阀体对出口的封堵，需很大的操作力，导致使用者对产品的使用手感和体验会较差，对于儿童或老人而言操作更加不易，且常因过渡施力致使内部的组件损坏；此外，现有的进出水机构对空间占用大，密封效果较差；因此，现有的进出水机构难以满足控制使用的需求。

技术实现要素：

本实用新型的目的在于解决现有中的问题，提供一种易控制进出 水机构及花洒，其结构简单且易实现，通过阶进式启闭结构，将启闭过程分解成两个动作，使得开关力度轻、操作简便灵活，适用范围广。

为达成上述目的，本实用新型采用如下技术方案：

一种易控制进出水机构，其包括进水本体及与进水本体配合的密封底座，所述进水本体上具有进水口，出水口开设于密封底座上；所述进出水机构包括一活动杆、弹簧件及密封单元；所述活动杆装设在进水本体与密封底座之间形成的过水腔，且贯穿过水腔内形成隔腔部；所述密封单元套设于活动杆上且二者形成有过水间隙，所述活动杆上具有用于启闭过水间隙的封堵部；所述弹簧件装接于活动杆一端；其中，驱动所述活动杆位移，其上封堵部随之位移开启或封堵过水间隙，并联动所述过水腔泄压，以使所述密封单元启闭隔腔部上的过水孔。

进一步地，所述活动杆具有供密封单元套设的限位部，所述限位部的轴向距离大于密封单元上下表面的之间的距离。

进一步地，所述密封单元上且位于过水间隙处分布有泄压槽，该泄压槽连通过水孔与过水腔。

进一步地，所述密封单元还设有一凸环，该凸环由密封单元上表面向封堵部延伸而成，且所述封堵部随活动杆运动作用于该凸环。

进一步地，所述隔腔部上且位于过水孔位置形成一凸起，其供所述密封单元作用，以封堵所述过水孔。

一种花洒，其包括花洒本体，所述花洒本体内装设有进出水机构；还包括有一个驱动结构，其装设于花洒本体外，且与所述活动杆的一 端相接并联动活动杆启闭过水孔。

进一步地，所述驱动结构为杠杆结构，其包括按压板及铰接轴；所述按压板具有形成杠杆摆动的支点、及与活动杆相接的装接座，该支点对应铰接轴设置；其中，按压所述按压板一端，联动所述装接座上活动杆以所述支点形成杠杆摆动，以使所述活动杆启闭过水孔。

本实用新型所述的技术方案相对于现有技术，取得的有益效果是：

(1)本实用新型所提供一种易控制进出水机构及花洒，其结构简单且易实现，通过阶进式启闭结构，将启闭过程分解成两个动作，先进行第一阶的泄压工作，而后进行二阶开启过水，使得启闭的操作力度轻、操作简便灵活且适用范围广，可运用于诸多卫浴产品中；此外，该进出水机构的部件少、成本低；

(2)本实用新型通过限位部的方式来对密封单元来进行启闭操作，结构设计合理、操作直接有效，泄压能力、释压效果好，稳定性佳；

(3)本实用新型提供通过泄压槽的方式来进行泄压过程，不仅简化制作步骤，还能缩小一部分的封堵面积，避免启闭操作力大；

(4)本实用新型提供在密封单元与隔腔部上设置的凸台与凸起，使得封堵面小，封堵密封效果更佳；此外，还能将各部件最小化，对空间的占据小；

(5)本实用新型将运用至花洒上，并与杠杆结构配合，轻松实现进出水过程；相较于现有的花洒进出水启闭，本机构的开启力度轻、 启闭的手感好、密封效果佳。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本新型所述进出水机构的立体分解结构示意图；

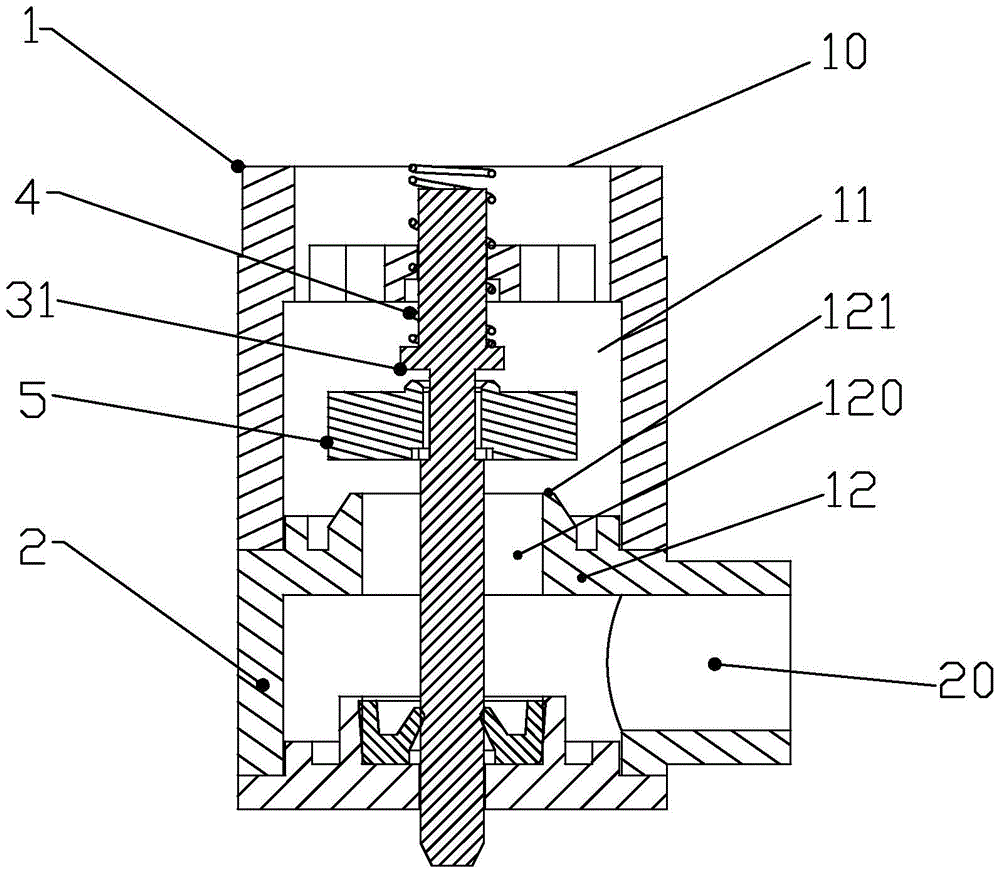

图2为本新型所述进出水机构的剖面结构示意图；

图3为本新型所述活动杆与密封单元配合的剖视结构示意图；

图4为本新型所述密封单元的立体结构示意图一；

图5为本新型所述密封单元的立体结构示意图二；

图6为本新型所述装有进出水机构的花洒的剖视图一；

图7为本新型所述进出水机构的关闭状态示意图；

图8为本新型所述装有进出水机构的花洒的剖视图二；

图9为本新型所述进出水机构的开启状态示意图一；

图10为本新型所述进出水机构的开启状态示意图二。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图5所示，本实用新型所述一种易控制进出水机构及花洒，其包括进水本体1及与进水本体1配合的密封底座2，所述进水本体1上具有进水口10，出水口20开设于密封底座2上；所述进出水机构包括一活动杆3、弹簧件4及密封单元5；

所述活动杆3装设在进水本体1与密封底座2之间形成的过水腔11，且贯穿过水腔11内形成隔腔部12；所述活动杆3具有供密封单元5套设的限位部30，所述限位部30的轴向距离大于密封单元5上下表面51、52的之间的距离；

所述密封单元5套设于活动杆3上且二者形成有过水间隙，所述活动杆3上具有用于启闭过水间隙的封堵部31；所述密封单元5上且位于过水间隙处分布有泄压槽50，该泄压槽50连通过水孔120与过水腔11；所述密封单元5还设有一凸环53，该凸环53由密封单元5上表面向封堵部31延伸而成，且所述封堵部31随活动杆3运动作用于凸环53；所述隔腔部12上且位于过水孔120位置形成一凸起121，其供所述密封单元5作用，以封堵所述过水孔120；

所述弹簧件4装接于活动杆3一端；

其中，驱动所述活动杆3位移，其上封堵部31随之位移开启或封堵过水间隙，并联动所述过水腔11泄压，以使所述密封单元5启闭隔腔部12上的过水孔120。

具体实施方式，如1至图10所示，本实用新型以一种装有上述进出水机构的花洒为例，其主要包括以下部件：进水本体1、密封底座2、活动杆3、弹簧件4密封单元5、花洒本体6、花洒面盖7、按 压板81、支架82及铰接轴83；

装配时，首先制备具有阶层的圆柱体的活动杆3，该阶层为所述限位部30；而后，在密封单元5上开设一用于套接活动杆3的孔位，且在该孔位内壁上均布开设泄压槽50，此外，在密封单元5成型时，在其上表面51在泄压槽50外围设置一圈凸环53，再将密封单元5套接在活动杆3的限位部30内，且限位部30轴向距离大于密封单元5上、下表面51、52之间的距离，以使密封单元5能够在活动杆3的限位部30上下活动；其次，将活动杆3装接在所述隔腔部12，且其中一端套上弹簧件4后，最后，将进水本体1与密封底座2相接于一体形成进出水组件；

安装花洒组件，于花洒本体6背部开设一供按压板81置入的槽体，且槽体内设有一支点82；将按压板81的支点对应支点82，使得按压板81以该支点82形成杠杆运动；随后，把按压板81上的装接座810与活动杆3上套接有弹簧件4的一端相接于一体，最终将花洒面盖7装接在花洒本体6上，以完成整个装配过程；

操作原理：平时不使用时，花洒为处于关闭状态(如图6所示)，水由花洒本体6进入到进水本体1的过水腔11；原始状态(没有按压活动杆3动作时)，此时因弹簧件4和水压的作用(如图7所示)，活动杆3上限位部30的上端抵于密封单元5的凸环53，使泄压槽50关闭，同时也将整个密封单元5压抵在隔腔部12的凸起121上，使得过水孔120被密封，处于关闭状态，出水口20没有出水；

开启时，(如图8所示)，按压所述按压板81一端，通过杠杆原 理，与活动杆3相接的装接座810以支点82为支点被抬起，活动杆3被抬起，此时活动杆3进行两个动作过程，(如图9所示)开始被抬起的是活动杆3的限位部30，其向上移动一定位置，限位部30的上端面脱离所述密封单元5的凸环53，此时将使泄压槽50打开，水流从泄压槽50及过水间隙进入过水孔120，将过水腔11的水压力进行泄压，使密封单元5所受水压作用力变小；此时再向进一步抬起时(如图10所示)，活动杆3带动密封单元5进一步向上移动，密封单元5的下表面52从隔腔部12的凸起121上脱离，此时过水孔120处于打开状态，水流从过水孔120流出后，经密封底座2上的出水口20后，从花洒面盖7的出水胶套内出水；

当然此时如按钮板设置锁止机构(图中未示出)，按下去的时候通过锁止机构进行固定，将持续处于打开状态，当再次按压所述按压板81的另一端，通过杠杆结构与弹簧件4，使得密封单元5随活动杆3运动，并配合水压力将过水孔120关闭；

上述按压板81为其中一种驱动方式，本进出水机构并不限定于此驱动方式，亦可将其反向驱动，顶推活动杆3另一端亦可实现启闭功能。

本实用新型所提供一种易控制进出水机构及花洒，其结构简单且易实现，通过阶进式启闭结构，将启闭过程分解成两个动作，先进行第一阶的泄压工作，而后进行二阶开启过水，使得启闭的操作力度轻、操作简便灵活且适用范围广，可运用于诸多卫浴产品中；此外，该进出水机构的部件少、成本低；本实用新型通过限位部的方式来对密封 单元来进行启闭操作，结构设计合理、操作直接有效，泄压能力、释压效果好，稳定性佳；本实用新型提供通过泄压槽的方式来进行泄压过程，不仅简化制作步骤，还能使得封堵面积不会过大，避免启闭操作力大；本实用新型提供在密封单元与隔腔部上设置的凸台与凸起，使得封堵面小，封堵密封效果更佳；此外，还能将各部件最小化，对空间的占据小；本实用新型将运用至花洒上，并与杠杆结构配合，轻松实现进出水过程；相较于现有的花洒进出水启闭，本机构的开启力度轻、启闭的手感好、密封效果佳。
