二位五通电磁阀中座的制作方法

本实用新型属于电磁阀技术领域，特指一种二位五通电磁阀中座。

背景技术：

中座是电磁阀的重要组成部分，现有的传统的中座在加工制造过程中，由于工艺的缺陷，一般中座上都会形成有多个工艺孔，中座与其他零部件装配成电磁阀前，一般先通过封堵件打入中座上的工艺孔内，将工艺孔封死、堵住，由于工艺孔的位置靠近中座本体的一个侧壁，导致中座本体上与相应的工艺孔距离最近的外侧壁之间的厚度较薄，这样在将封堵件打入中座上的工艺孔内过程中，封堵件会撑开工艺孔导致中座上产生裂痕或破裂，导致漏气，影响中座的正常使用。

技术实现要素：

本实用新型的目的是提供一种结构牢固，密封性好，不易漏气的二位五通电磁阀中座。

本实用新型的目的是这样实现的：

二位五通电磁阀中座，包括中座本体，所述中座本体的一个以上的侧壁上形成有连通中座本体凹腔侧壁的工艺孔，每个工艺孔内设有封堵工艺孔的封堵件，与封堵件对应处且与工艺孔轴线平行的中座本体距离工艺孔最薄的外侧壁上形成有向外凸起的加厚部，加厚部的一侧延伸至工艺孔处的侧壁上、另一侧延伸至封堵件的后部。

在上述技术方案中，所述加厚部包括平直加厚部(L1)和从封堵件的后部 向后厚度逐渐减小的倾斜加厚部(L2)。

在上述技术方案中，所述加厚部的上表面呈拱形的弧形面。

在上述技术方案中，所述加厚部的长度＜工艺孔的深度。

在上述技术方案中，所述封堵件为与工艺孔过盈配合的钢珠或钢柱。

本实用新型相比现有技术突出且有益的技术效果是：

1、本实用新型的与封堵件对应处且与工艺孔轴线平行的中座本体距离工艺孔最薄的外侧壁上形成有向外凸起的加厚部，使相应的中座本体的外侧壁具有较高的强度，在工艺孔内打入封堵件的过程中就不会撑裂中座本体，保证中座本体具有较好的完整性，中座不会出现漏气的情况。

附图说明

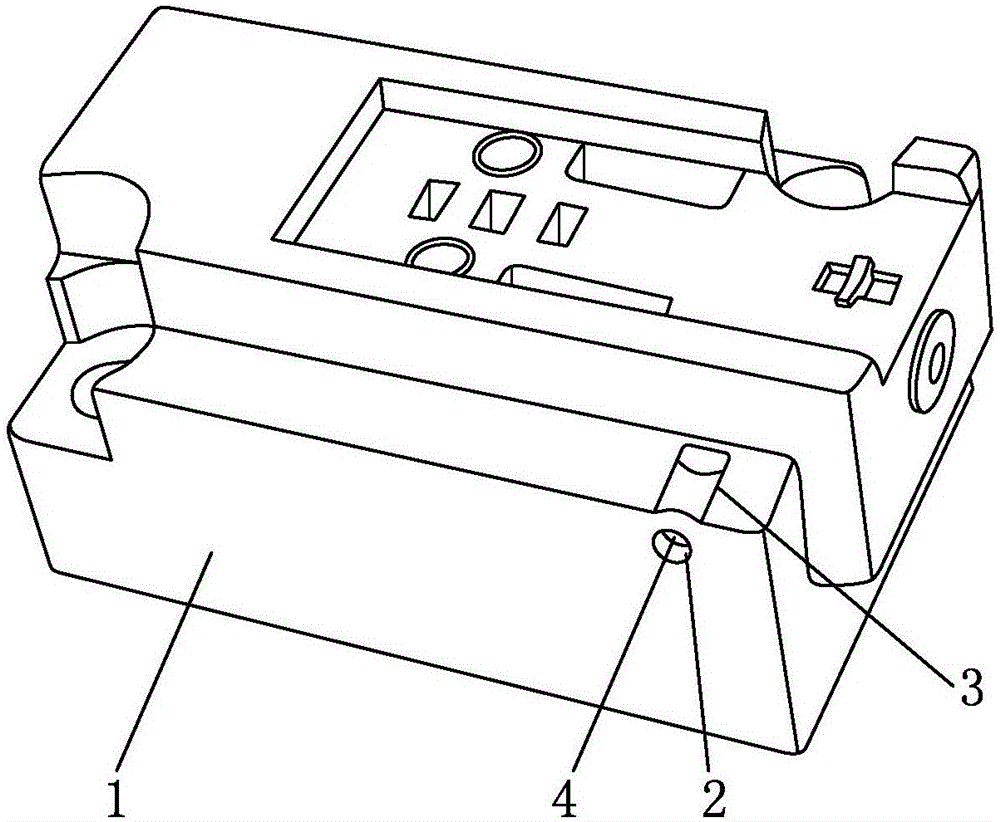

图1是本实用新型的立体结构示意图之一。

图2是本实用新型的立体结构示意图之二。

图3是本实用新型的工艺孔内无安装封堵件的横剖结构示意图。

图4是本实用新型的工艺孔内安装钢珠的纵剖结构示意图。

图5是本实用新型的工艺孔内安装圆柱形滚针的纵剖结构示意图。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1—5：

二位五通电磁阀中座，包括中座本体1，所述中座本体1的一个以上的侧壁上形成有连通中座本体1凹腔侧壁的工艺孔2，每个工艺孔2内设有封堵工艺孔2的封堵件，与封堵件对应处且与工艺孔2轴线平行的中座本体1距离工艺孔2最薄的外侧壁上形成有向外凸起的加厚部3，加厚部3的一侧延伸至工艺孔2处的侧壁上、另一侧延伸至封堵件的后部。

上述的加厚部3包括平直加厚部(L1)和从封堵件的后部向后厚度逐渐减小的倾斜加厚部(L2)。

上述的加厚部3的上表面呈拱形的弧形面。

上述的加厚部3的长度＜工艺孔2的深度。

上述的封堵件为与工艺孔2过盈配合的钢珠4或钢柱。

由于制造工艺的缺陷，中座本体1在加工制造过程中，中座本体1上会无可避免的出现工艺孔2，中座本体1与其他零部件装配成电磁阀前必须通过封堵件将工艺孔2堵住封死，本实用新型采用钢珠4或钢柱5与工艺孔2过盈配合将工艺孔2封堵，由于加厚部3的存在使中座本体1的外侧壁具备较高的强度，钢珠4或钢柱5打入工艺孔2内的过程中就不会撑裂中座本体1。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
